модель 2007 года
- Модель 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]

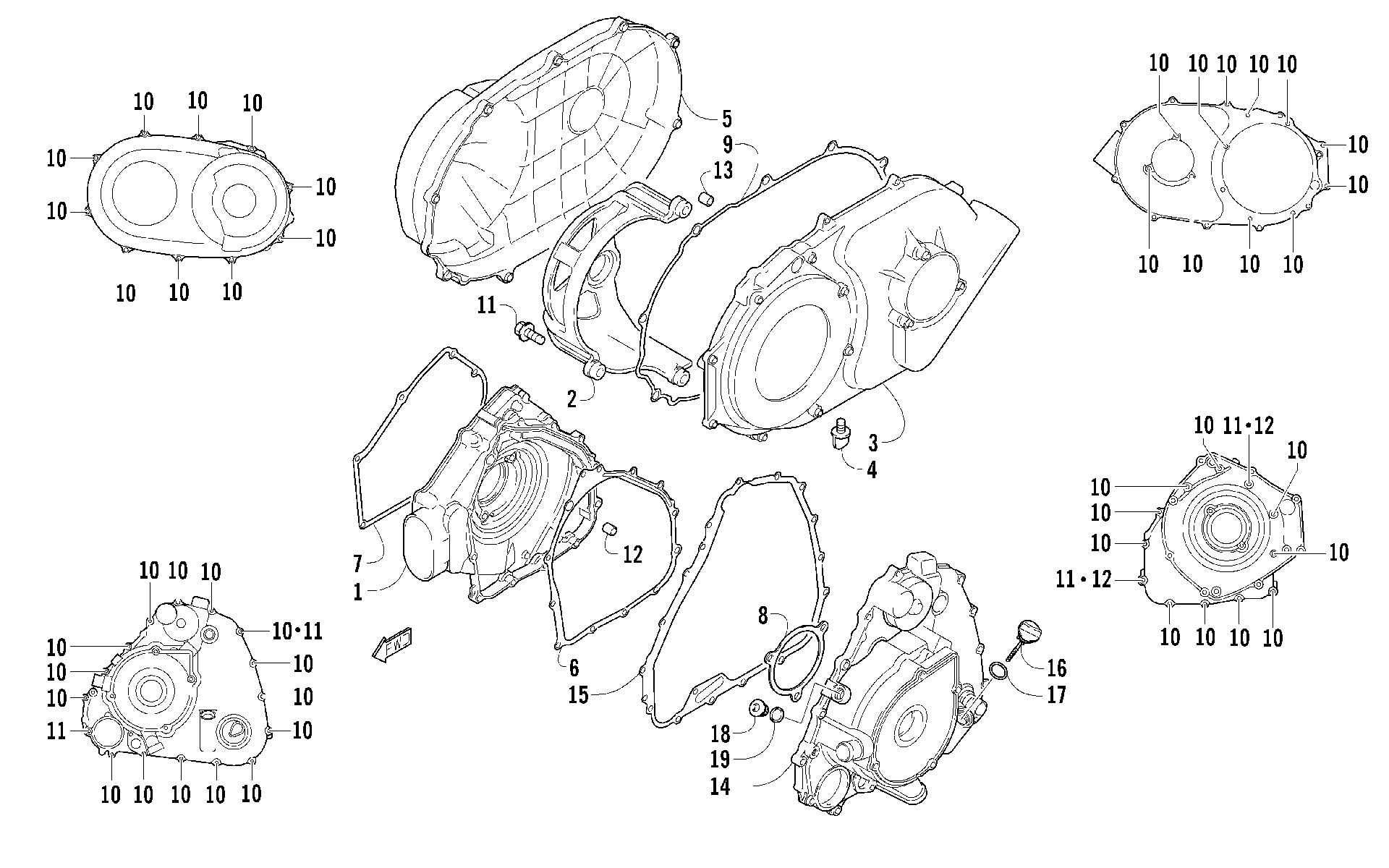

Схема узла крышки сцепления/ремня/магнето [85573] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]
Схема
Детали
![Узел крышки сцепления/ремня/магнето [85573]](/upload/schemas/633c33b4426485.45442997.gif)
Номер
Наименование детали
Цена
1
COVER,CLUTCH art. 3403-066
По запросу
2
HOUSING,V-BELT BEARING art. 3403-067
По запросу
3
COVER,V-BELT INNER art. 3403-068
По запросу
4
PLUG,WATER DRAIN art. 3423-800
По запросу
5
COVER,V-BELT OUTER art. 3403-069
По запросу
6
Прокладка крышки сцепления Arctic Cat art. 3403-070
от 4 890 ₽
7
Прокладка вариатора внутренней крышки Arctic Cat art. 3403-071
от 5 490 ₽
8
Прокладка внутренней крышки вариатора Arctic Cat art. 3403-072
от 1 901 ₽
9
GASKET,V-BELT COVER OUTER art. 3403-073
от 2 762 ₽
10
Screw, Cap art. 3007-369
По запросу
11
Bolt art. 3007-503
По запросу
12
Pin, Dowel art. 3004-822
По запросу
13
PIN art. 3423-610
По запросу
14
COVER,MAGNETO art. 3403-218
По запросу
15
Прокладка Магнето Arctic Cat art. 3403-075
По запросу
16
Щуп масляный Arctic Cat art. 3402-438
По запросу
17
Прокладка art. 3423-055
По запросу
18
PLUG,14MM art. 3402-040
По запросу
19
GASKET art. 3403-200
По запросу
