модель 2007 года
- Модель 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]

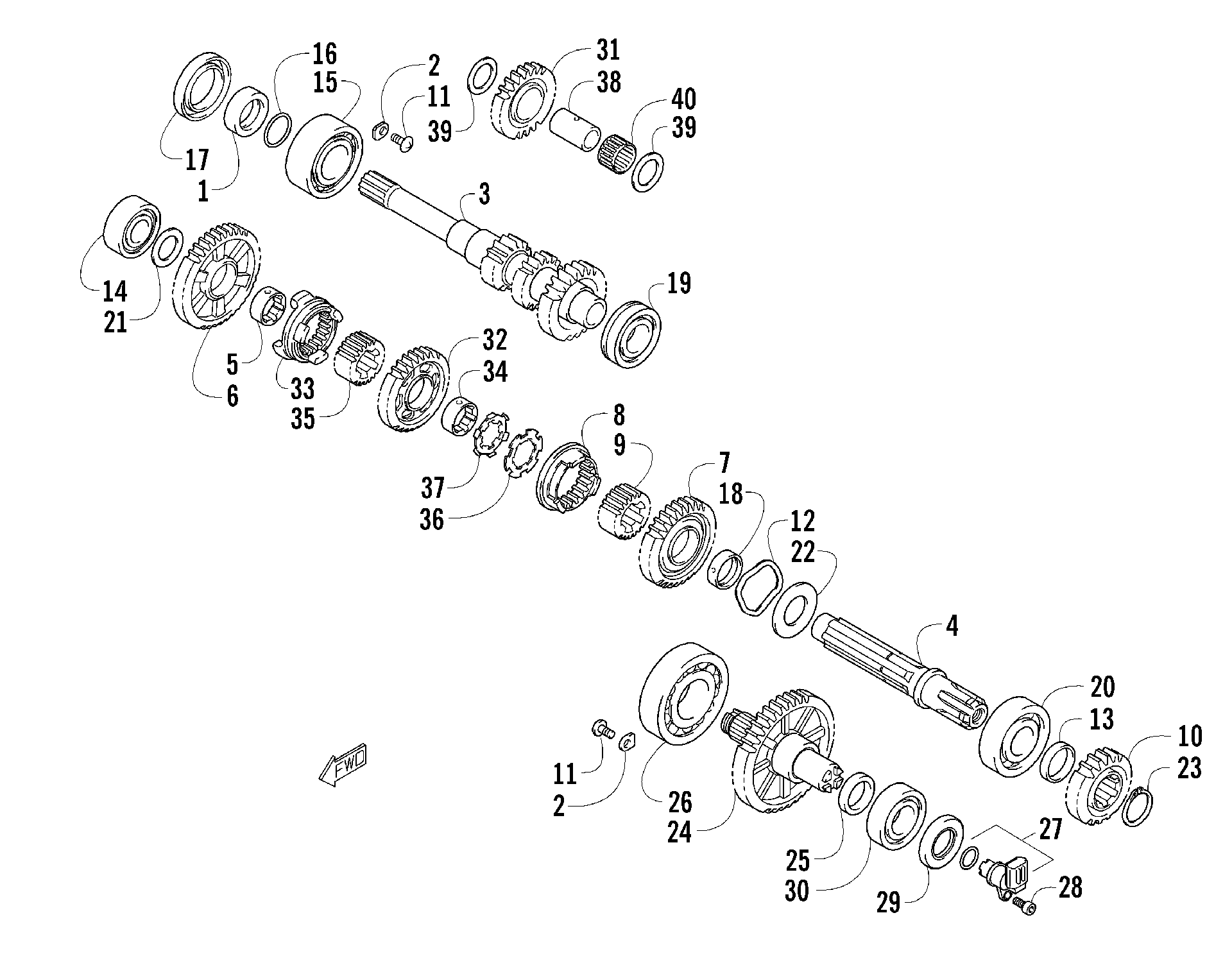

Схема узла вторичной передачи [85582] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]
Схема
Детали
![Узел вторичной передачи [85582]](/upload/schemas/633c5e77a2c827.12858491.gif)
Номер
Наименование детали
Цена
1
SPACER,PRIMARY SHAFT art. 3423-821
По запросу
2
RETAINER, BEARING art. 3446-031
По запросу
3
SHAFT,DRIVE art. 3403-233
По запросу
4
Countershaft art. 3403-143
По запросу
5
Bushing, Reverse Driven Gear art. 3446-380
По запросу
6
GEAR,SUB T/M DRIVEN LOW art. 3403-144
По запросу
7
Gear, Driven - High art. 3403-145
По запросу
8
DOG,GEAR SHIFT HIGH art. 3403-146
По запросу
9
SPACER,SUB T/M SELECT art. 3423-828
По запросу
10
GEAR,SUB T/M DRIVE NO.2 art. 3403-147
По запросу
11
SCREW,6MM art. 3423-370
По запросу
12
WASHER,SUB T/M DRIVEN art. 3423-829
По запросу
13
SPACER,SUB T/M DRIVE GEAR art. 3423-830
По запросу
14
BEARING,CENTER SHAFT LH art. 3402-979
По запросу
15
BEARING, DRIVE SHAFT RH (M30X62X23.8) art. 3402-499
По запросу
16
O RING art. 3423-831
По запросу
17
SEAL,DRIVE SHAFT SPACE art. 3403-148
По запросу
18
BUSH, 4TH DRIVE art. 3423-547
По запросу
19
Подшипник Arctic Cat art. 3004-209
от 4 590 ₽
20
BEARING,M25X62X17 art. 3402-219
По запросу
21
WASHER art. 3423-832
По запросу
22
WASHER art. 3423-833
По запросу
23
Circlip art. 3423-191
По запросу
24
SHAFT,SUB T/M OUTPUT art. 3403-149
По запросу
25
SPACER,M25X34X5.5 art. 3402-207
По запросу
26
BEARING,SUB T/M OUTPUT-R art. 3403-150
По запросу
27
SENSOR,SPEED art. 3530-051
По запросу
28
BOLT art. 3423-889
По запросу
29
SEAL,SUB T/M OUTPUT-L art. 3403-151
По запросу
30
Подшипник Arctic Cat art. 3004-209
от 4 590 ₽
31
GEAR,REVERSE IDLE art. 3403-152
По запросу
32
GEAR,REVERSE DRIVEN art. 3403-153
По запросу
33
DOG,SUB T/M SELECT art. 3403-154
По запросу
34
Bushing, Reverse Driven Gear art. 3446-380
По запросу
35
Spacer, Reverse Select art. 3423-834
По запросу
36
WASHER,LOCK,25MM art. 3423-262
По запросу
37
WASHER,LOCK,25MM art. 3423-266
По запросу
38
SHAFT,REVERSE IDLE art. 3403-155
По запросу
39
SHIM,20MM art. 3402-195
По запросу
40
Bearing, Reverse Idler Gear art. 3403-156
По запросу
