модель 2007 года
- Модель 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]

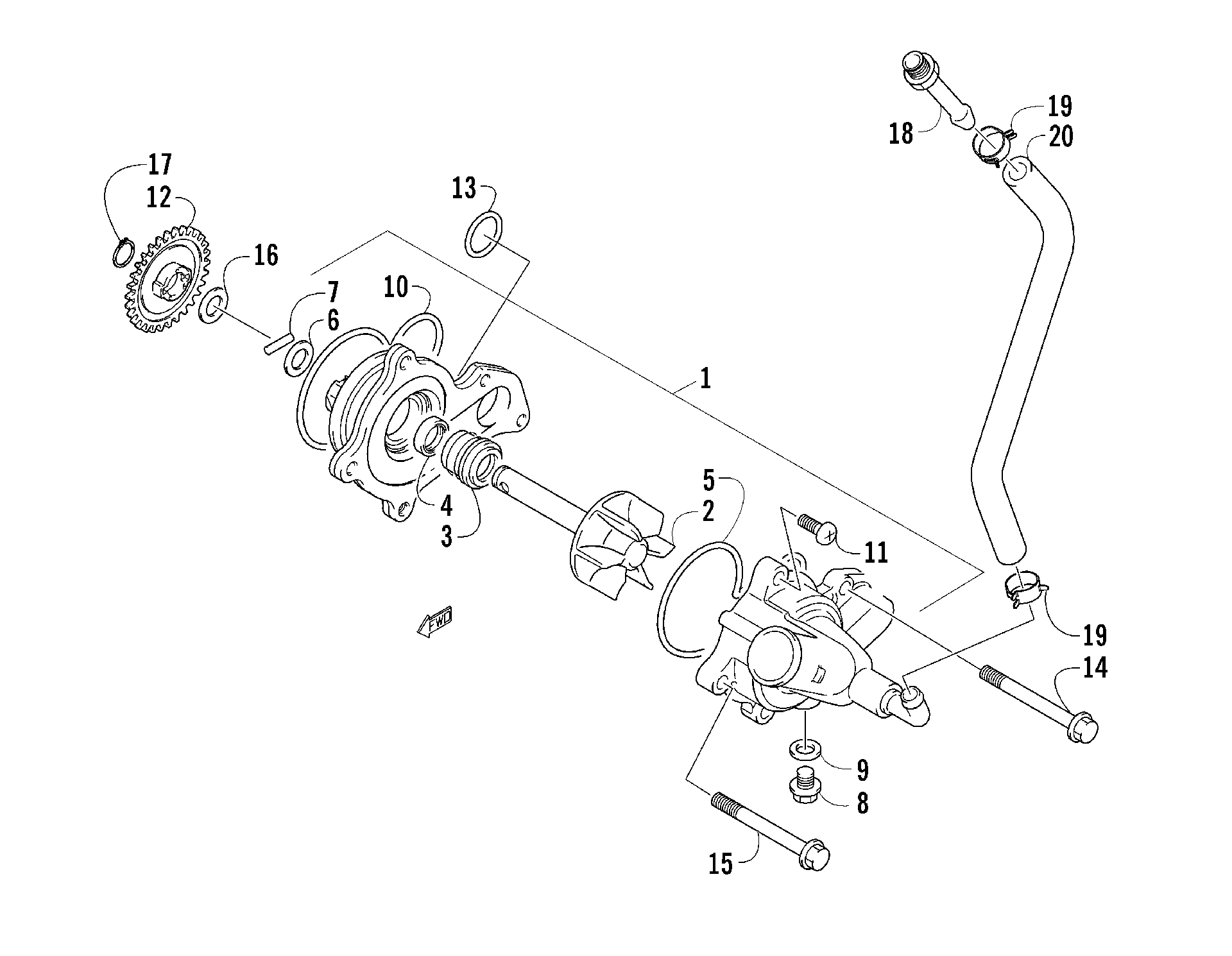

Схема водяной помпы ASSEMBLY [87574] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]
Схема
Детали
![Водяная помпа ASSEMBLY [87574]](/upload/schemas/633c6c009608c7.17648974.gif)
Номер
Наименование детали
Цена
1
Pump, Water - Assembly (inc. 2-11) art. 3403-128
По запросу
2
IMPELLER art. 3413-041
По запросу
3
Seal, Mechanical Water Pump art. 3005-909
По запросу
4
Сальник водяной помпы масляный Arctic Cat art. 3406-143
По запросу
5
O RING art. 3423-816
По запросу
6
WASHER art. 3423-772
По запросу
7
PIN art. 3423-817
По запросу
8
BOLT art. 3423-185
По запросу
9
WASHER art. 3402-436
По запросу
10
O-Ring art. 3423-818
По запросу
11
Screw art. 3007-511
По запросу
12
GEAR,WATER PUMP DRIVEN art. 3403-129
По запросу
13
O-Ring art. 3004-521
По запросу
14
BOLT,CRANKCASE-M6X45 art. 3423-878
По запросу
15
Bolt, Cylinder Head Cover (No. 2) art. 3007-370
По запросу
16
SHIM, 10 X 18 X 0.5 art. 3423-443
По запросу
17
CIRCLIP art. 3423-871
По запросу
18
Fitting, Hose art. 3007-075
По запросу
19
CLIP art. 3423-855
По запросу
20
HOSE,WATER BYPASS art. 3410-022
По запросу
