модель 2007 года
- Модель 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]

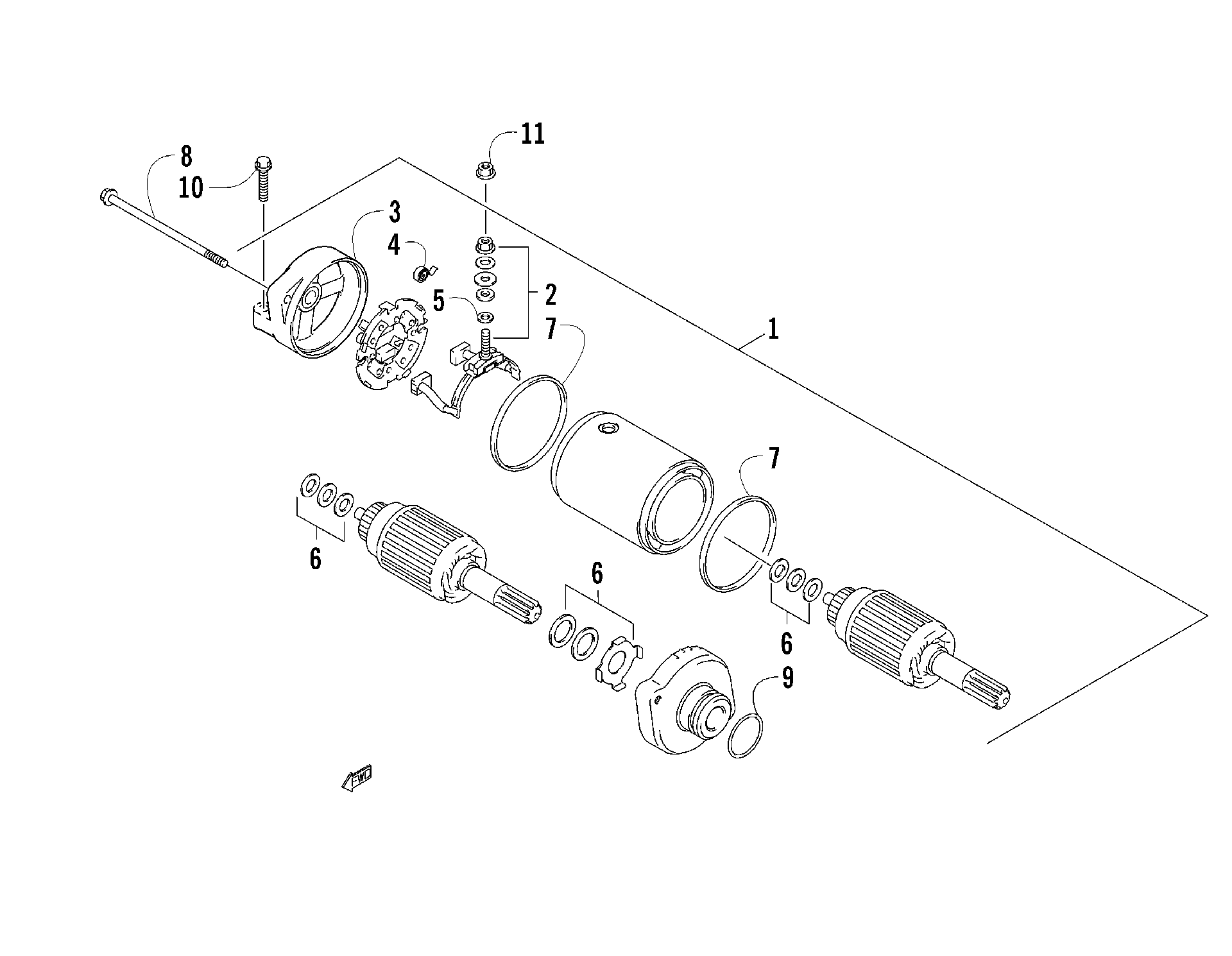

Схема стартера ASSEMBLY [87577] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]
Схема
Детали
![Стартер ASSEMBLY [87577]](/upload/schemas/633c629647e0a4.97833277.gif)
Номер
Наименование детали
Цена
1
MOTOR,STARTER ASSEMBLY (inc. 2-9) art. 3545-020
По запросу
2
Terminal, Brush Set (inc. 3) art. 3008-094
По запросу
3
O-Ring art. 3008-164
По запросу
4
Holder, Brush Set (inc. 5) art. 3008-095
По запросу
5
Spring, Brush art. 3008-096
По запросу
6
Washer Set art. 3008-099
По запросу
7
O-Ring art. 3008-553
По запросу
8
BOLT art. 3423-085
По запросу
9
O RING,D:3,ID:24.5 art. 3423-272
По запросу
10
Screw, Cap art. 3007-369
По запросу
11
NUT,STARTER MOTOR,6MM art. 3423-195
По запросу
