модель 2007 года
- Модель 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]

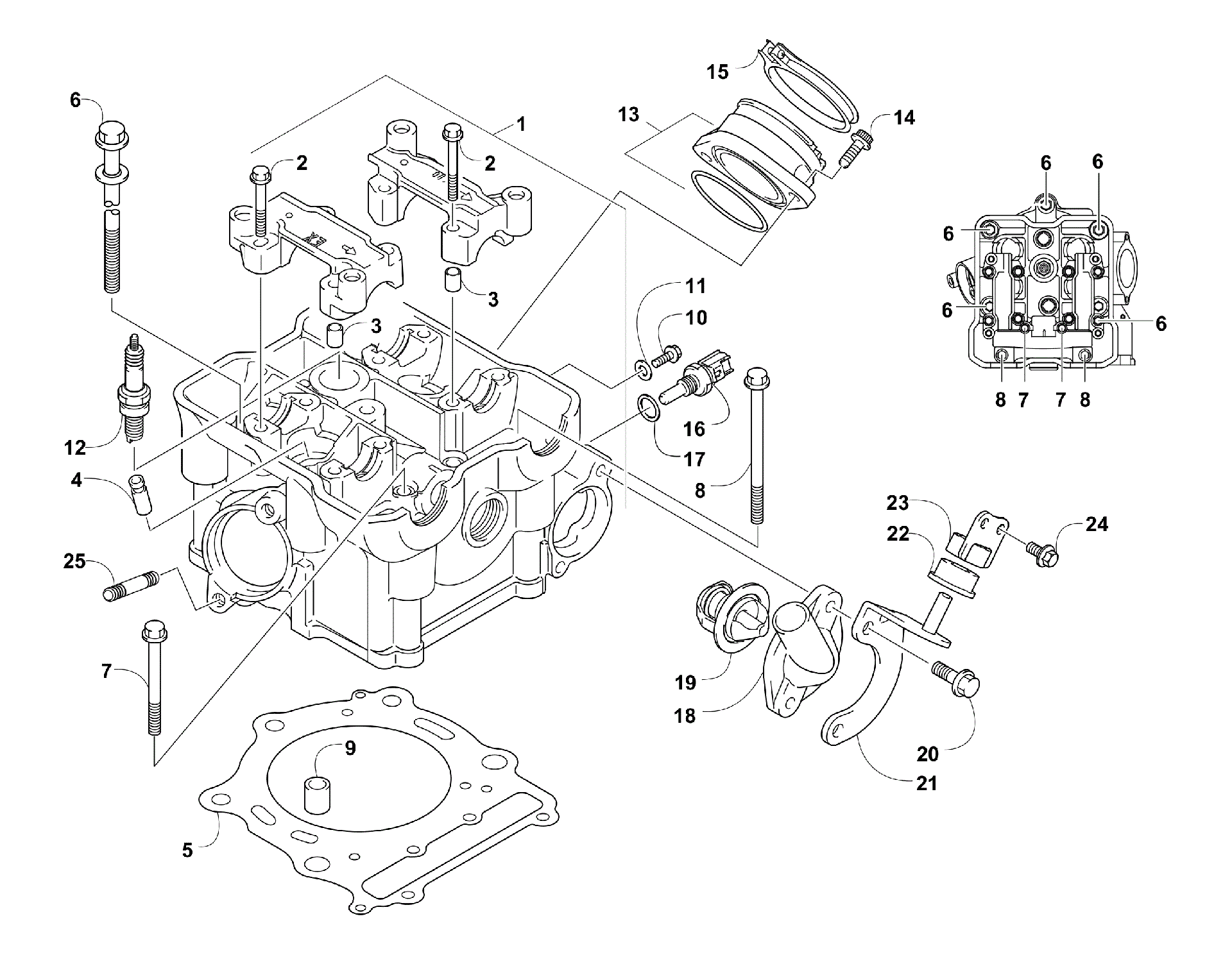

Схема головки блока цилиндров ASSEMBLY [85568] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]
Схема
Детали
![Головка блока цилиндров ASSEMBLY [85568]](/upload/schemas/633c3fcd6d6618.04089635.gif)
Номер
Наименование детали
Цена
1
HEAD,CYLINDER ASSEMBLY (inc. 2-3) art. 3403-055
По запросу
2
BOLT,6X40 art. 3423-794
По запросу
3
PIN,ALIGNMENT,8MM art. 3423-043
По запросу
4
GUIDE,VALVE art. 3403-056
По запросу
5
Прокладка ГБЦ Arctic Cat art. 3403-057
от 7 403 ₽
6
BOLT,CYLINDER HEAD(L:200) art. 3423-795
По запросу
7
Screw, Cap art. 3006-650
По запросу
8
BOLT,6X70 art. 3423-796
По запросу
9
PIN, CYLINDER HEAD KNOCK(ALIGMENT) art. 3423-088
По запросу
10
BOLT, BREATHER PIPE art. 3423-389
По запросу
11
Gasket art. 3003-290
По запросу
12
свеча art. 0217-632
По запросу
13
Патрубок впускной Arctic Cat art. 3403-058
от 10 647 ₽
14
BOLT,INTAKE PIPE art. 3423-797
По запросу
15
CLAMP,M62 art. 3402-236
По запросу
16
SENSOR,WATER PUMP art. 3530-046
По запросу
17
GASKET,WATER TEMP SENSOR art. 3530-047
По запросу
18
COVER art. 3413-038
По запросу
19
Термостат Arctic Cat art. 3413-039
По запросу
20
Bolt art. 3007-377
По запросу
21
PLATE,ENG MTG DAMPER art. 3423-904
По запросу
22
DAMPER,ENG MTG art. 3403-059
По запросу
23
STOPPER,ENG MTG art. 3403-060
По запросу
24
Болт Arctic Cat art. 8408-816
от 110 ₽
25
Bolt, Stud(replaces 3004-279) art. 3007-415
По запросу
