модель 2007 года
- Модель 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]

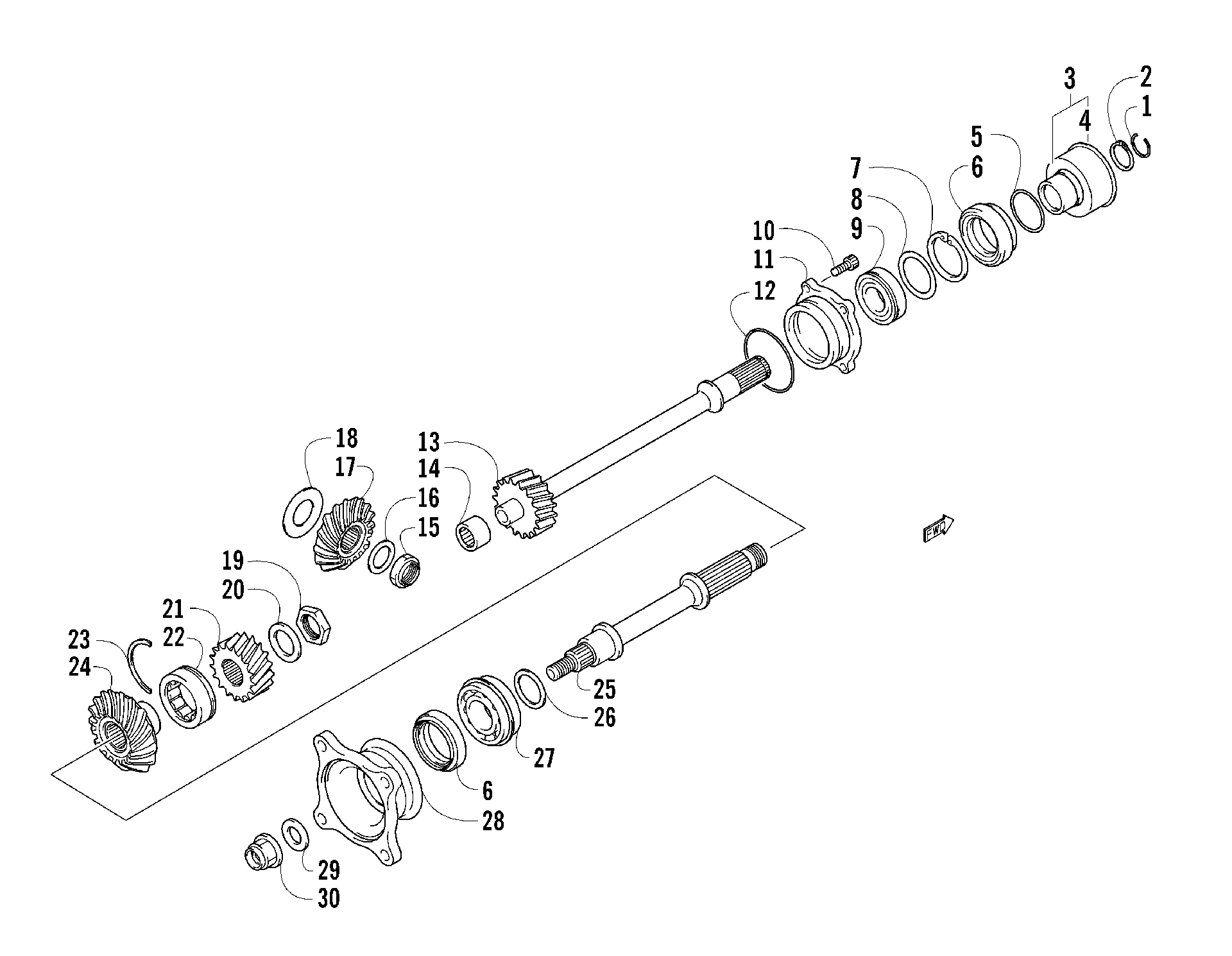

Схема secondary привод ASSEMBLY [87576] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]
Схема
Детали
![Secondary привод ASSEMBLY [87576]](/upload/schemas/633c5d172ec2a5.91448822.gif)
Номер
Наименование детали
Цена
1
CIRCLIP,M21 art. 3423-069
По запросу
2
Circlip art. 3423-191
По запросу
3
COLLAR,FRONT DRIVE (inc. 4) art. 3423-835
По запросу
4
PLATE,OUTPUT OIL SEAL art. 3423-836
По запросу
5
O RING,FR DRIVE OUTPUT art. 3423-837
По запросу
6
Сальник Arctic Cat art. 3402-072
от 3 161 ₽
7
Стопорное кольцо Arctic Cat art. 3423-875
По запросу
8
WASHER,FR DRIVE OUTPUT art. 3423-845
По запросу
9
Подшипник Arctic Cat art. 3004-209
от 4 590 ₽
10
Bolt art. 3007-674
По запросу
11
HOUSING,FRONT OUTPUT SHAFT art. 3403-160
По запросу
12
O RING,FR BEARING HOUSING art. 3423-838
По запросу
13
SHAFT,SEC DRIVEN OUTPUT,FR art. 3403-216
По запросу
14
BEARING,FRONT OUTPUT,RR art. 3403-175
По запросу
15
NUT 20MM art. 3423-023
По запросу
16
Washer art. 3005-372
По запросу
17
GEAR,SEC DRIVE BEVEL art. 3403-157
По запросу
18
SHIM SET, SEC DRIVE BEVEL art. 3423-549
По запросу
19
NUT, SEC DRIVEN GEAR,22MM art. 3423-136
По запросу
20
WASHER, SEC DRIVEN GEAR-M22X36 art. 3423-137
По запросу
21
GEAR,SEC DRIVEN OUTPUT SHAFT art. 3403-215
По запросу
22
BEARING, SEC DRIVEN GEAR,M (30X50X17) art. 3402-515
По запросу
23
C RING,M50 art. 3423-072
По запросу
24
GEAR,SEC DRIVEN BEVEL art. 3403-158
По запросу
25
SHAFT,SEC OUTPUT-REAR art. 3403-161
По запросу
26
SHIM,25MM art. 3402-017
По запросу
26
SHIM,25MM art. 3402-031
По запросу
26
SHIM,25MM art. 3402-030
По запросу
26
SHIM,25MM art. 3402-029
По запросу
26
SHIM,25MM art. 3402-028
По запросу
26
SHIM,25MM art. 3402-024
По запросу
26
SHIM,25MM art. 3402-023
По запросу
26
SHIM,25MM art. 3402-022
По запросу
26
SHIM,25MM art. 3402-020
По запросу
26
SHIM,25MM art. 3402-019
По запросу
26
SHIM,25MM art. 3402-018
По запросу
26
WASHER, SHIFT SHAFT (M25X34X1.0) art. 3423-421
По запросу
26
SHIM,25X34X0.8 art. 3403-217
По запросу
27
BEARING,REAR OUTPUT SHAFT RR art. 3403-210
По запросу
28
FLANGE, RR OUTPUT JOINT art. 3402-514
По запросу
29
WASHER,16MM art. 3423-028
По запросу
30
NUT,16MM art. 3423-025
По запросу
