модель 2021 года
- Модель Star Venture
- Код модели STAR VENTURE (XV19FML)

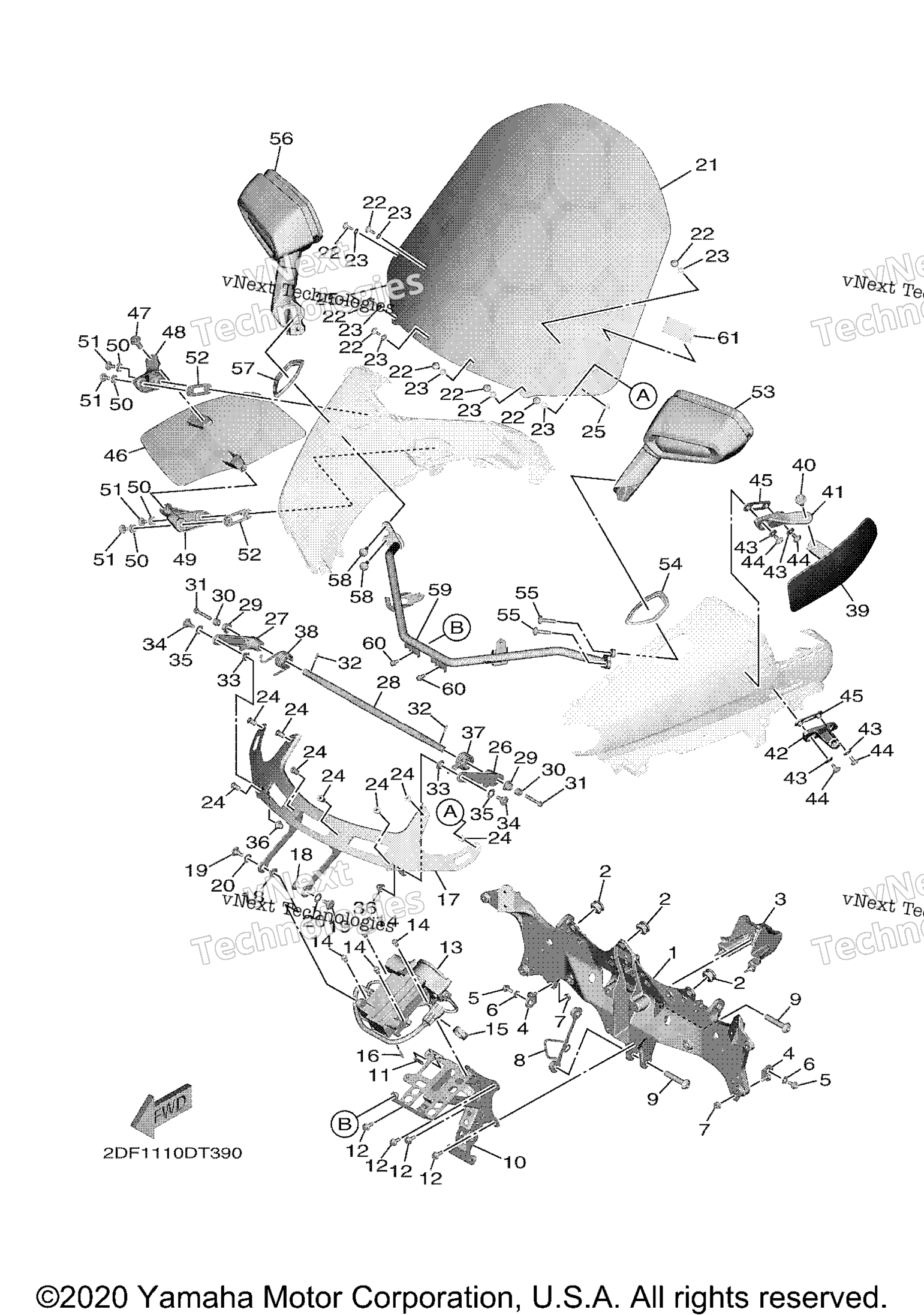

Схема обтекателя 3 для STAR VENTURE (XV19FML)
Схема
Детали
Номер
Наименование детали
Цена
1
Stay 1 art. 2DF-28356-00-00
По запросу
2
Grommet art. 90480-09M21-00
По запросу
3
Cover 3 art. 2DF-28239-01-00
По запросу
4
Stay, Side 1 art. 2DF-2831U-00-00
По запросу
5
Bolt, Hexagon Socket Head art. 90110-06107-00
По запросу
6
Washer, Plate art. 90201-06045-00
По запросу
7
Nut art. 95707-06500-00
По запросу
8
Plate art. 2DF-28336-00-00
По запросу
9
Bolt,Hex. Socket Button art. 90111-10054-00
По запросу
10
Stay, Leg Shield art. 2DF-28332-00-00
По запросу
11
Seal art. 1UF-15379-00-00
По запросу
12
Bolt, Flange Deep Recess art. 95D32-06014-00
По запросу
13
Drive Unit Assy art. 2DF-83306-00-00
По запросу
14
Болт Yamaha art. 95022-06010-00
По запросу
15
Зажим-клипса Yamaha art. 90464-20181-00
от 683 ₽
16
Хомут Yamaha art. 90465-10098-00
от 368 ₽
17
Stay 2 art. 2DF-28322-00-00
По запросу
18
Spacer art. 5JW-28329-00-00
По запросу
19
Bolt, Cowling art. 2DF-28374-10-00
По запросу
20
Шайба Yamaha art. 90202-10044-00
от 368 ₽
21
Windshield art. 2DF-28381-00-00
По запросу
22
Bolt,Hex. Socket Button art. 90111-05051-00
По запросу
23
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
24
Гайка Yamaha art. 90179-05523-00
от 525 ₽
25
Damper, Plate art. 90520-01001-00
По запросу
26
Link 1 art. 2DF-2833C-00-00
По запросу
27
Link 2 art. 2DF-2833D-00-00
По запросу
28
Link 3 art. 2DF-2833P-00-00
По запросу
29
Bush, Solid art. 90381-12003-00
По запросу
30
Collar art. 90387-06330-00
По запросу
31
Bolt, Flange (Small Head) art. 95024-06030-00
По запросу
32
.Pin, Spring art. 91690-30012-00
По запросу
33
Spacer art. 5JW-28329-00-00
По запросу
34
Bolt, Cowling art. 2DF-28374-10-00
По запросу
35
Шайба Yamaha art. 90202-10044-00
от 368 ₽
36
Nut, Crown art. 90176-06082-00
По запросу
37
Spring, Torsion art. 90508-35020-00
По запросу
38
Spring, Torsion art. 90508-35018-00
По запросу
39
Visor, Side 1 art. 2DF-2830C-00-00
По запросу
40
Rivet art. 90269-10006-00
По запросу
41
Bracket art. 2DF-28366-00-00
По запросу
42
Bracket 11 art. 2DF-2833H-00-00
По запросу
43
Washer, Plate art. 90201-064J1-00
По запросу
44
Bolt,Hex. Socket Button art. 90111-06101-00
По запросу
45
Bracket 6 art. 2DF-2836J-00-00
По запросу
46
Visor, Side 2 art. 2DF-2830D-00-00
По запросу
47
Rivet art. 90269-10006-00
По запросу
48
Bracket art. 2DF-28367-00-00
По запросу
49
Bracket 12 art. 2DF-2833J-00-00
По запросу
50
Washer, Plate art. 90201-064J1-00
По запросу
51
Bolt,Hex. Socket Button art. 90111-06101-00
По запросу
52
Bracket 6 art. 2DF-2836J-00-00
По запросу
53
Rear View Mirror Assy (Left) UR SMX FOR BWP1 art. 2DF-26280-00-P2
По запросу
53
Rear View Mirror Assy (Left) UR FOR VPBC5 art. 2DF-26280-00-P3
По запросу
54
Base, Mirror (Left) art. 2DF-2628N-00-00
По запросу
55
Bolt art. 90109-06031-00
По запросу
56
Rear View Mirror Assy (Right) UR SMX FOR BWP1 art. 2DF-26290-00-P2
По запросу
56
Rear View Mirror Assy (Right) UR FOR VPBC5 art. 2DF-26290-00-P3
По запросу
57
Base, Mirror (Right) art. 2DF-2628R-00-00
По запросу
58
Bolt art. 90109-06031-00
По запросу
59
Stay, Mirror 1 art. 2DF-2831W-00-00
По запросу
60
Болт Yamaha art. 95022-06012-00
По запросу
61
Label, Notice Windshield 1 art. 4B5-2815K-00-00
По запросу
