модель 2021 года
- Модель Star Venture
- Код модели STAR VENTURE (XV19FML)

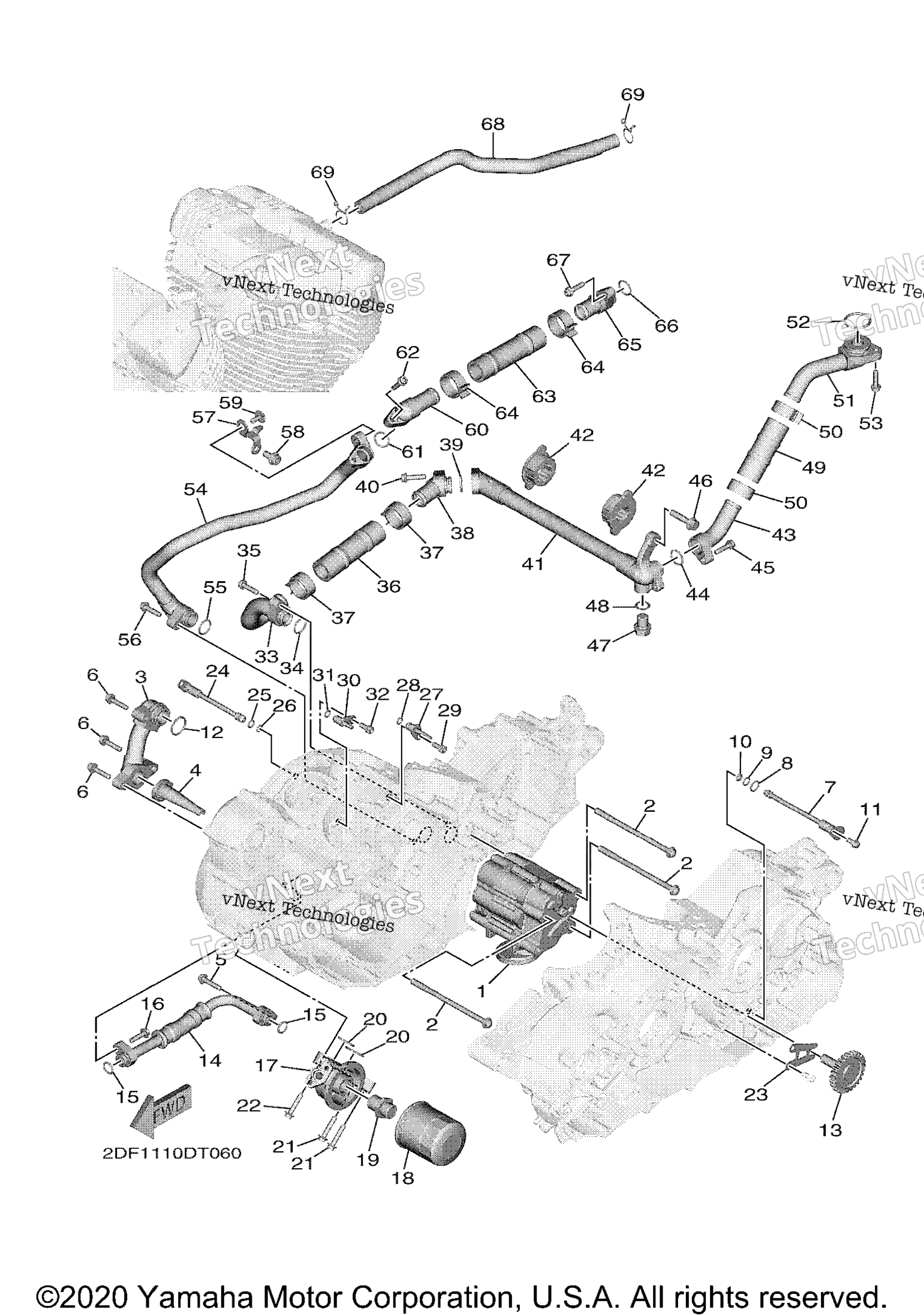

Схема масляного насоса для STAR VENTURE (XV19FML)
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Pump Assy art. 2DF-13300-00-00
По запросу
2
Bolt, Flange art. 90105-08270-00
По запросу
3
Oil Pipe Comp. 2 art. 2DF-13406-00-00
По запросу
4
Seal, Oil Strainer art. 2DF-13415-00-00
По запросу
5
Bolt, Hexagon Socket Head art. 90110-06388-00
По запросу
6
Bolt, Hexagon Socket Head art. 90110-06416-00
По запросу
7
Pipe, Delivery 2 art. 2DF-13171-00-00
По запросу
8
Кольцо резиновое Yamaha art. 93210-12010-00
от 809 ₽
9
O-Ring art. 93210-09525-00
По запросу
10
O-Ring art. 93210-06667-00
По запросу
11
Болт Yamaha art. 95022-06012-00
По запросу
12
O-Ring art. 93210-23326-00
По запросу
13
Driven Gear Assy art. 2DF-13360-00-00
По запросу
14
Pipe, Delivery 1 art. 2DF-13161-00-00
По запросу
15
Уплотнительное кольцо art. 93210-13657-00
от 987 ₽
16
Bolt, Hexagon Socket Head art. 90110-06387-00
По запросу
17
Plate, Adaptor art. 2DF-13461-00-00
По запросу
18
Фильтр масляный Yamaha art. 5GH-13440-80-00
от 2 230 ₽
19
Bolt, Union art. 90401-20012-00
По запросу
20
O-Ring art. 93210-23326-00
По запросу
21
Bolt, Hexagon Socket Head art. 90110-06346-00
По запросу
22
Bolt, Hexagon Socket Head art. 90110-06415-00
По запросу
23
Plate, Stopper 1 art. 2DF-1357N-00-00
По запросу
24
Pipe, Delivery 3 art. 1D7-13181-00-00
По запросу
25
Кольцо резиновое Yamaha art. 93210-08003-00
По запросу
26
O-Ring art. 93210-07540-00
По запросу
27
Nozzle art. 5C7-13352-00-00
По запросу
28
O-Ring art. 93210-07540-00
По запросу
29
Bolt, Hexagon Socket Head art. 91312-06014-00
По запросу
30
Nozzle art. 5C7-13454-00-00
По запросу
31
O-Ring art. 93210-07540-00
По запросу
32
Bolt, Hexagon Socket Head art. 91312-06014-00
По запросу
33
Pipe art. 2DF-13582-00-00
По запросу
34
O-Ring art. 93210-18006-00
По запросу
35
Bolt, Hexagon Socket Head art. 90110-06411-00
По запросу
36
Hose, Oil 2 art. 2DF-13465-00-00
По запросу
37
Clip art. 90467-270A0-00
По запросу
38
Joint 1 art. 2DF-13815-00-00
По запросу
39
O-Ring art. 93210-18006-00
По запросу
40
Bolt, Hexagon Socket Head art. 90110-06411-00
По запросу
41
Pipe, Delivery 5 art. 2DF-1316E-00-00
По запросу
42
Damper art. 2DF-13159-00-00
По запросу
43
Joint 2 art. 2DF-13816-00-00
По запросу
44
O-Ring art. 93210-18006-00
По запросу
45
Bolt, Hexagon Socket Head art. 90110-06411-00
По запросу
46
Bolt, Flange art. 95D37-08025-00
По запросу
47
Сливная пробка Yamaha art. 90340-14132-00
По запросу
48
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
49
Hose, Oil 1 art. 2DF-13464-00-00
По запросу
50
Clip art. 90467-270A0-00
По запросу
51
Pipe, Oil 2 art. 2DF-13418-01-00
По запросу
52
O-Ring art. 93210-29198-00
По запросу
53
Bolt, Hexagon Socket Head art. 90110-06411-00
По запросу
54
Pipe, Oil 1 art. 2DF-13416-02-00
По запросу
55
O-Ring art. 93210-18006-00
По запросу
56
Bolt, Hexagon Socket Head art. 90110-06411-00
По запросу
57
Stay art. 2DF-13151-00-00
По запросу
58
Bolt art. 90109-085E2-00
По запросу
59
Bolt,Hex. Socket Button art. 90111-06121-00
По запросу
60
Joint art. 2DF-13595-02-00
По запросу
61
O-Ring art. 93210-18006-00
По запросу
62
Bolt, Hexagon Socket Head art. 90110-06411-00
По запросу
63
Hose art. 2DF-13467-00-00
По запросу
64
Clip art. 90467-270A0-00
По запросу
65
Pipe art. 2DF-13284-01-00
По запросу
66
O-Ring art. 93210-18006-00
По запросу
67
Bolt, Hexagon Socket Head art. 90110-06411-00
По запросу
68
Hose, Air art. 2DF-13543-00-00
По запросу
69
Clip art. 90467-170A2-00
По запросу
