модель 2021 года
- Модель Star Venture
- Код модели STAR VENTURE (XV19FML)

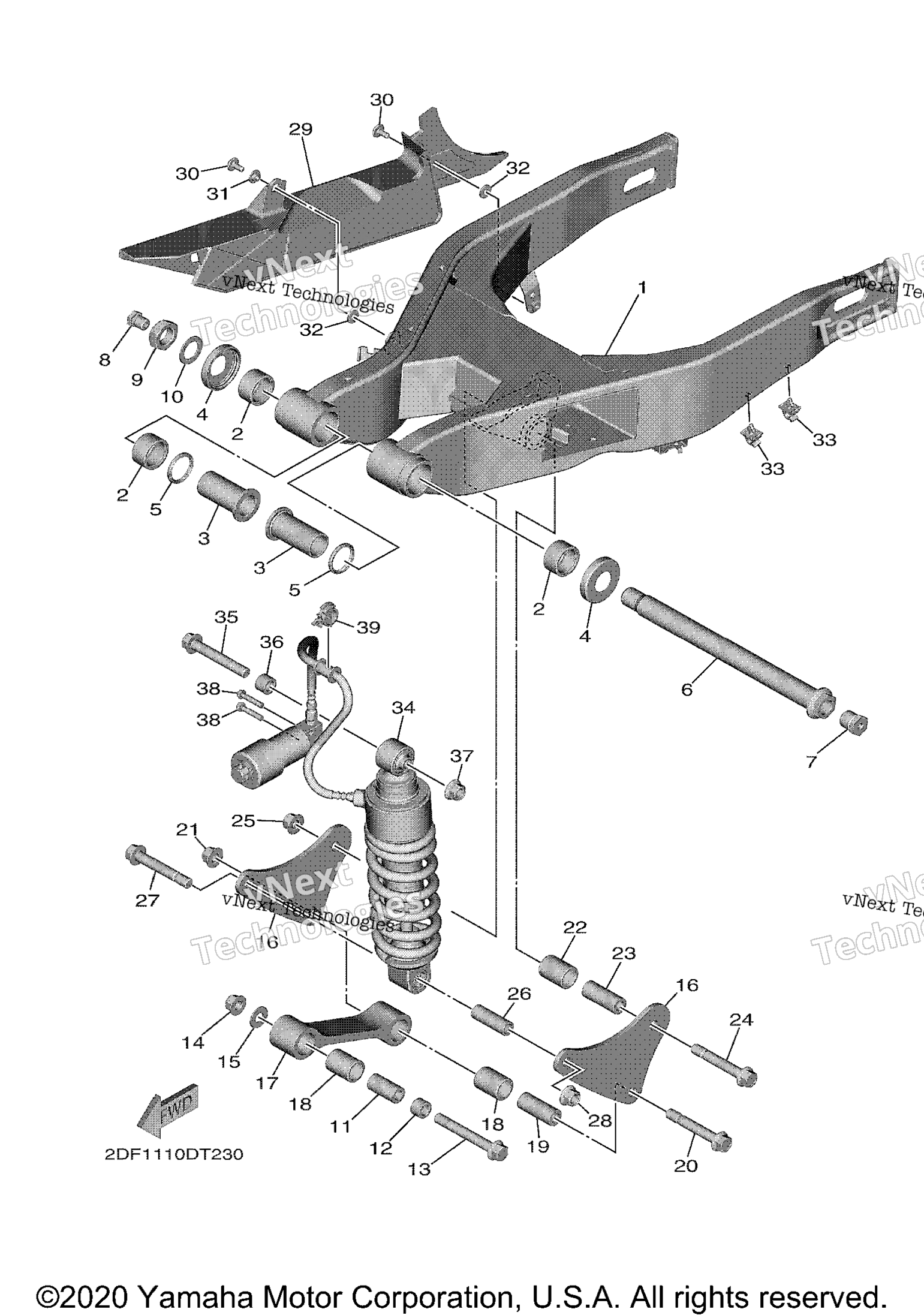

Схема заднего рычага и подвески для STAR VENTURE (XV19FML)
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Arm Comp YB art. 2DF-22110-00-00
По запросу
2
Bearing art. 93317-330A1-00
По запросу
3
Bush art. 2DF-22184-00-00
По запросу
4
Cover, Thrust 1 art. 2C0-22128-00-00
По запросу
5
Oil Seal art. 93106-30002-00
По запросу
6
Shaft, Pivot art. 2DF-22141-00-00
По запросу
7
Bush 1 art. 2DF-22123-00-00
По запросу
8
Bush 2 art. 2DF-22124-00-00
По запросу
9
Nut, Self-Locking art. 90185-22009-00
По запросу
10
Washer, Plate art. 90201-22021-00
По запросу
11
Collar art. 90387-12605-00
По запросу
12
Collar art. 90387-12607-00
По запросу
13
Bolt, Flange art. 90105-12064-00
По запросу
14
Nut, Self-Locking art. 95602-12200-00
По запросу
15
Washer, Plate art. 90201-12045-00
По запросу
16
Arm, Relay art. 2DF-2217A-00-00
По запросу
17
Arm 1 art. 2DF-2217M-00-00
По запросу
18
Подшипник Yamaha art. 93317-42060-00
По запросу
19
Collar art. 90387-12606-00
По запросу
20
Bolt, Flange art. 90105-12057-00
По запросу
21
Nut, Self-Locking art. 95602-12200-00
По запросу
22
Подшипник Yamaha art. 93317-42060-00
По запросу
23
Collar art. 90387-12606-00
По запросу
24
Bolt, Flange art. 90105-12057-00
По запросу
25
Nut, Self-Locking art. 95602-12200-00
По запросу
26
Collar art. 90387-12047-00
По запросу
27
Bolt, Flange art. 90105-12057-00
По запросу
28
Nut, Self-Locking art. 95602-12200-00
По запросу
29
Case, Chain 2 art. 2DF-22312-00-00
По запросу
30
Bolt,Hex. Socket Button art. 90111-06097-00
По запросу
31
Collar art. 90387-06048-00
По запросу
32
Washer, Plate art. 90201-063A5-00
По запросу
33
Clamp art. 90464-07259-00
По запросу
34
Shock Absorber Assy, Rear art. 2DF-22210-00-00
По запросу
35
Bolt, Flange art. 90105-12119-00
По запросу
36
Collar art. 90387-12607-00
По запросу
37
Nut, Self-Locking art. 95602-12200-00
По запросу
38
Болт с фланцем art. 95027-06030-00
По запросу
39
Clamp art. 90464-18246-00
По запросу
