модель 2021 года
- Модель Star Venture
- Код модели STAR VENTURE (XV19FML)

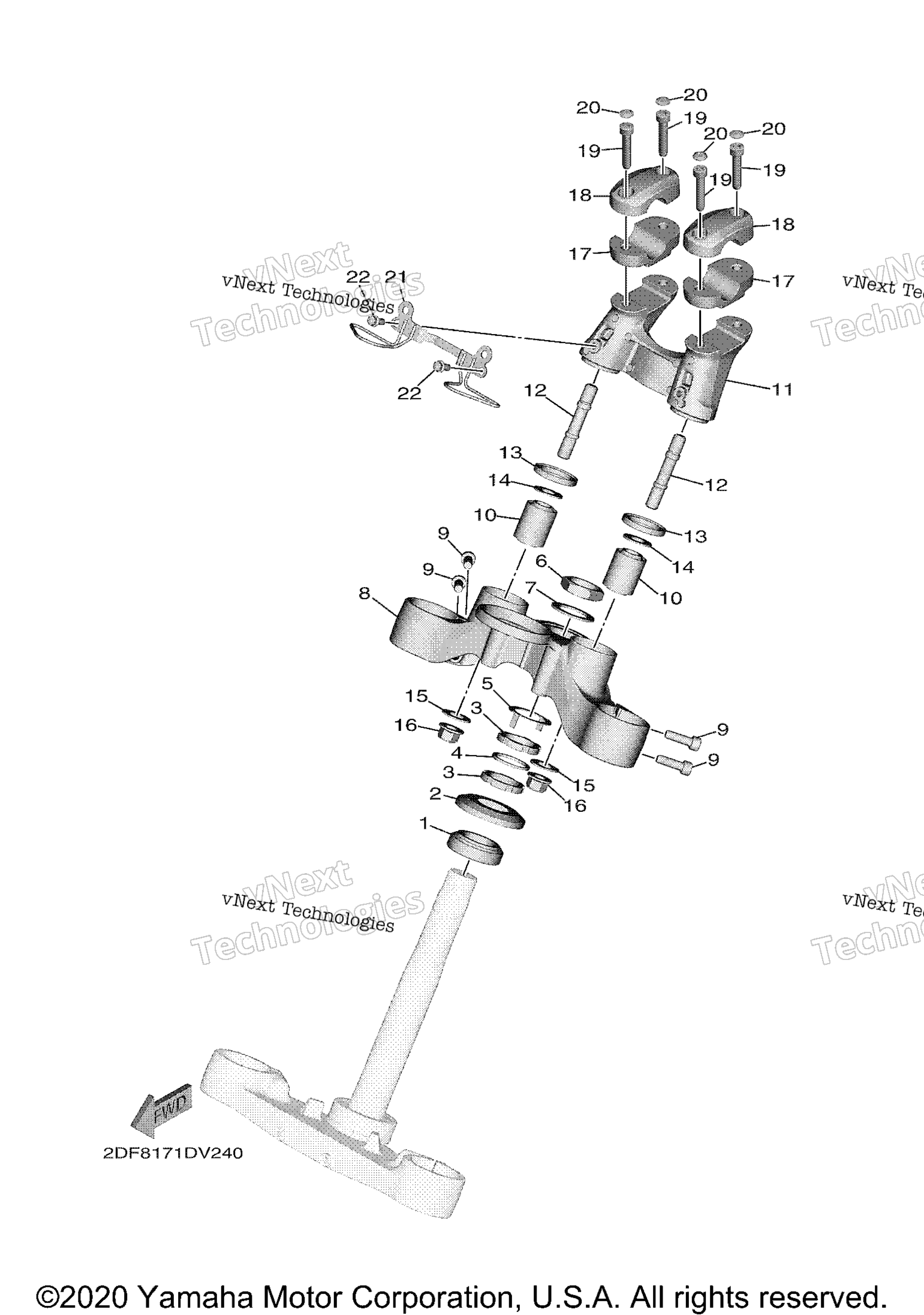

Схема рулевого управления для STAR VENTURE (XV19FML)
Схема
Детали
Номер
Наименование детали
Цена
1
Bearing art. 93332-00091-00
По запросу
2
Cover, Ball Race 2 art. 2DF-23416-00-00
По запросу
3
Nut art. 90179-30006-00
По запросу
4
Washer, Plate art. 90202-30235-00
По запросу
5
Washer, Special art. 4XV-23418-00-00
По запросу
6
Nut art. 90170-28419-00
По запросу
7
Washer, Plate art. 90201-281U8-00
По запросу
8
Crown, Handle art. 2DF-23435-01-00
По запросу
9
Bolt, Hexagon Socket Head art. 91317-08025-00
По запросу
10
Bush, Rear Shock Absorber art. 1NU-22216-00-00
По запросу
11
Holder, Handle Lower art. 2DF-23442-00-00
По запросу
12
Bolt, Stud art. 90116-12021-00
По запросу
13
Damper art. 2DF-23445-00-00
По запросу
14
Washer, Plate art. 90201-14220-00
По запросу
15
Washer, Plate art. 90201-12067-00
По запросу
16
Nut, Self-Locking art. 95602-12200-00
По запросу
17
Holder , Handle Lower 1 art. 2DF-2344E-00-00
По запросу
18
Holder, Handle Upper art. 2DF-23441-00-00
По запросу
19
.Bolt, Hexagon Socket Head art. 91314-08040-00
По запросу
20
Cap, Bolt art. 341-23469-00-00
По запросу
21
Stay 3 art. 2DF-2317M-00-00
По запросу
22
Болт Yamaha art. 95022-06012-00
По запросу
Другие схемы модели
Рулевое управление
