модель 2021 года
- Модель Star Venture
- Код модели STAR VENTURE (XV19FML)

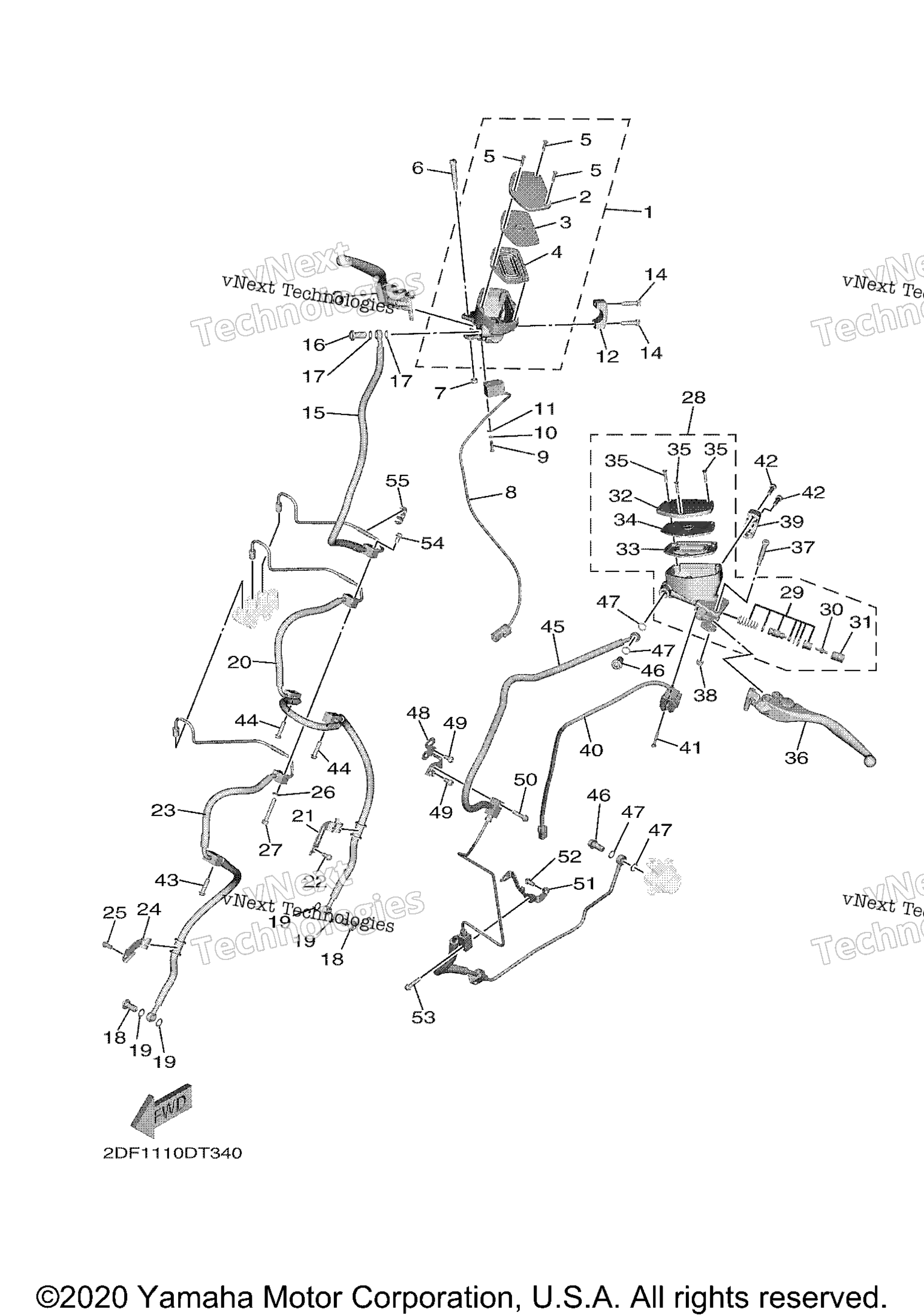

Схема переднего главного цилиндра тормоза для STAR VENTURE (XV19FML)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy 2 art. 2DF-2580A-00-00
По запросу
2
. .Cap, Reservoir art. 2DF-25852-00-00
По запросу
3
. .Bush,Diaphragm art. 2DF-25855-00-00
По запросу
4
. .Diaphragm, Reservoir art. 2DF-25854-00-00
По запросу
5
. .Screw art. 2DF-2589H-00-00
По запросу
6
Bolt, Lever art. 2DF-2589F-00-00
По запросу
7
Nut, U art. 95604-06100-00
По запросу
8
Front Stop Switch Assy art. 2DF-83980-01-00
По запросу
9
Screw, Pan Head art. 98580-04014-00
По запросу
10
Washer, Spring art. 92907-04100-00
По запросу
11
Шайба металлическая art. 92907-04600-00
По запросу
12
Bracket, Master Cylinder art. 4NK-25867-20-00
По запросу
13
Lever 2 art. 2DF-83922-00-00
По запросу
14
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
15
Brake Hose Assy art. 2DF-2584A-00-00
По запросу
16
Bolt, Union art. 90401-10172-00
По запросу
17
Gasket art. 90430-10005-00
По запросу
18
Bolt, Union art. 90401-10172-00
По запросу
19
Gasket art. 90430-10005-00
По запросу
20
Hose, Brake art. 2DF-2584B-00-00
По запросу
21
Holder, Brake Hose 2 art. 2DF-25876-00-00
По запросу
22
Bolt, Button Head art. 92017-06012-00
По запросу
23
Hose, Brake art. 2DF-2584C-00-00
По запросу
24
Holder, Brake Hose 3 art. 2DF-25887-00-00
По запросу
25
Bolt, Button Head art. 92017-06012-00
По запросу
26
Шайба Yamaha art. 92907-06600-00
от 221 ₽
27
Болт Yamaha art. 91317-06040-00
от 368 ₽
28
Master Cylinder Sub Assy art. 2DF-26401-00-00
По запросу
29
. .Cylinder Kit, Master (Clutch art. 2DF-26402-00-00
По запросу
30
. .Rod, Push art. 1D7-26464-00-00
По запросу
31
. .Bush art. 3GM-26455-00-00
По запросу
32
. .Cap, Reservoir art. 2DF-25852-00-00
По запросу
33
. .Diaphragm, Reservoir art. 2DF-25854-00-00
По запросу
34
. .Bush,Diaphragm art. 2DF-25855-00-00
По запросу
35
. .Screw art. 2DF-2589H-00-00
По запросу
36
Lever 1 art. 2DF-83912-00-00
По запросу
37
Bolt, Lever art. 2DF-2589F-00-00
По запросу
38
Nut, U art. 95604-06100-00
По запросу
39
Bracket, Master Cylinder art. 4NK-25867-20-00
По запросу
40
Switch art. 2DF-82917-00-00
По запросу
41
Screw, With Washer art. 97602-04230-00
По запросу
42
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
43
Bolt, Button Head art. 92017-06025-00
По запросу
44
Bolt, Button Head art. 92017-06025-00
По запросу
45
Hose, Clutch 1 art. 2DF-26472-00-00
По запросу
46
Bolt, Union art. 90401-10172-00
По запросу
47
Gasket art. 90430-10005-00
По запросу
48
Bracket art. 2DF-26296-00-00
По запросу
49
Bolt, Button Head art. 92017-06012-00
По запросу
50
Болт Yamaha art. 95027-06025-00
от 473 ₽
51
Stay art. 2DF-26292-00-00
По запросу
52
Bolt, Button Head art. 92017-06012-00
По запросу
53
Болт Yamaha art. 95027-06025-00
от 473 ₽
54
Bolt, Flange art. 95027-06010-00
По запросу
55
Clamp art. 90464-07003-00
По запросу
