модель 2021 года
- Модель Star Venture
- Код модели STAR VENTURE (XV19FML)

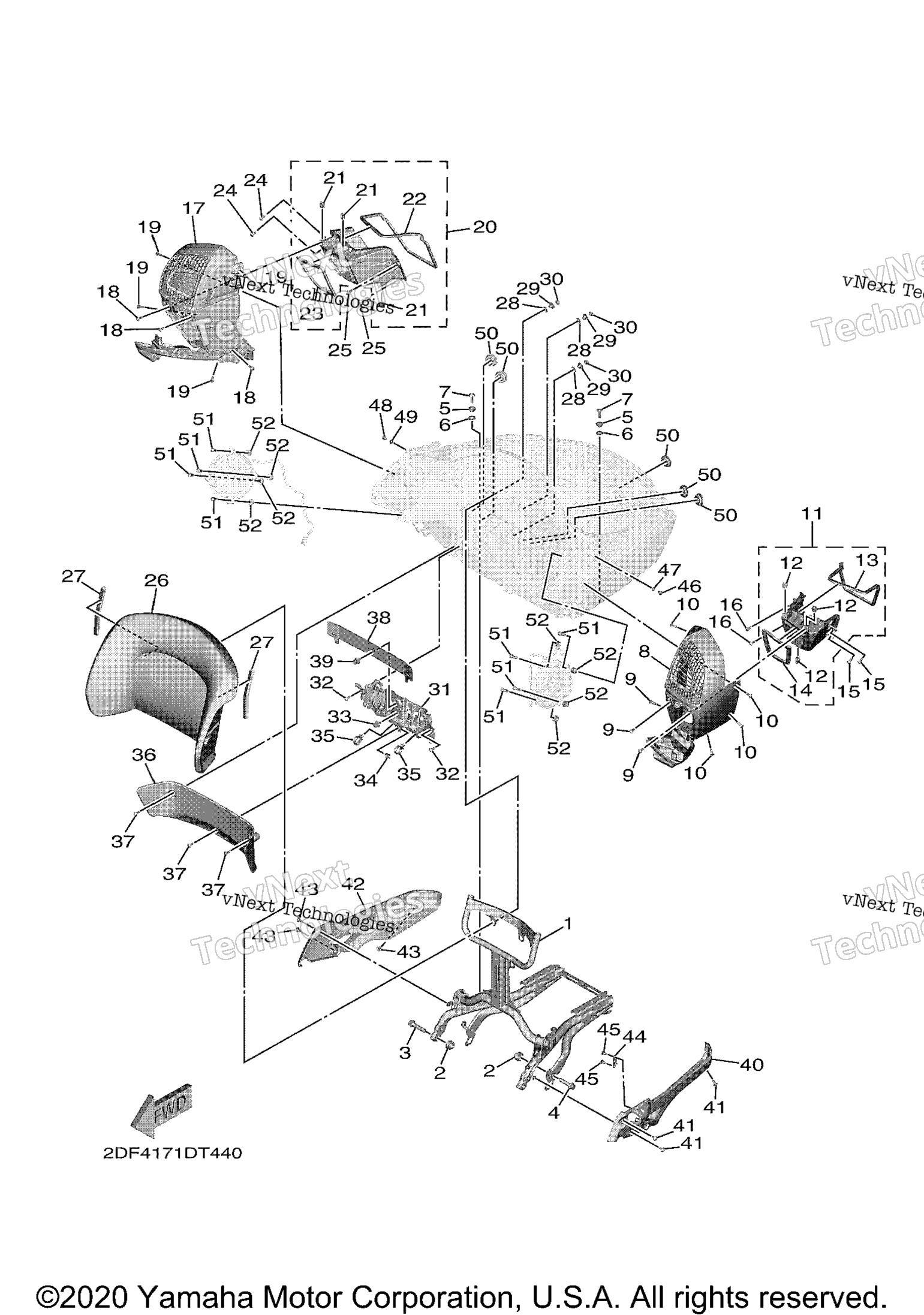

Схема travel сумка 2 для STAR VENTURE (XV19FML)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame, Travel Trunk art. 2DF-28475-00-00
По запросу
2
Collar Assy art. 2DF-2510C-00-00
По запросу
3
Bolt, Flange art. 90105-10315-00
По запросу
4
Bolt, Flange art. 90105-10474-00
По запросу
5
Collar art. 90387-06328-00
По запросу
6
Washer, Plate art. 90202-10004-00
По запросу
7
Bolt,Hex. Socket Button art. 90111-06156-00
По запросу
8
Side Box Assy., 1 art. 2DF-2840V-00-00
По запросу
9
Bolt,Hex. Socket Button art. 90111-05009-00
По запросу
10
Bolt,Hex. Socket Button art. 90111-05009-00
По запросу
11
Box, Side 1 art. 2DF-2846C-00-00
По запросу
12
. Nut, Spring art. 90183-05073-00
По запросу
13
. .Plate, Rubber 1 art. 2DF-28483-00-00
По запросу
14
. .Seal 6 art. 2DF-2848F-00-00
По запросу
15
Screw, Binding art. 90154-05004-00
По запросу
16
Screw, Binding art. 90154-05004-00
По запросу
17
Side Box Assy., 2 art. 2DF-2840W-00-00
По запросу
18
Bolt,Hex. Socket Button art. 90111-05009-00
По запросу
19
Bolt,Hex. Socket Button art. 90111-05009-00
По запросу
20
Box, Side 2 art. 2DF-2846D-00-00
По запросу
21
. Nut, Spring art. 90183-05073-00
По запросу
22
. .Plate, Rubber 1 art. 2DF-28483-00-00
По запросу
23
. .Seal 7 art. 2DF-2849F-00-00
По запросу
24
Screw, Binding art. 90154-05004-00
По запросу
25
Screw, Binding art. 90154-05004-00
По запросу
26
Back Rest Assy art. 2DF-F840F-10-00
По запросу
27
Damper art. 4B5-2174Y-00-00
По запросу
28
Washer, Plate art. 90202-10120-00
По запросу
29
Collar art. 90387-06237-00
По запросу
30
Гайка Yamaha art. 95702-06500-00
По запросу
31
Cover, 8 art. 2DF-2845P-00-00
По запросу
32
Screw, Binding art. 90154-05004-00
По запросу
33
Заклепка Yamaha art. 90269-07076-00
По запросу
34
Nut, Spring art. 90183-05073-00
По запросу
35
Clamp art. 90464-21003-00
По запросу
36
Cover, 9 art. 2DF-2841W-00-00
По запросу
37
Screw, Binding art. 90154-05004-00
По запросу
38
Plate, Rubber 4 art. 2DF-28499-00-00
По запросу
39
Заклепка Yamaha art. 90269-07076-00
По запросу
40
Cover 5 art. 2DF-2842A-00-00
По запросу
41
Bolt,Hex. Socket Button art. 90111-05002-00
По запросу
42
Cover 6 art. 2DF-2843C-00-00
По запросу
43
Bolt,Hex. Socket Button art. 90111-05002-00
По запросу
44
Plate art. 2DF-2843L-00-00
По запросу
45
Screw, Round Tapping art. 90160-05018-00
По запросу
46
Bolt art. 97017-06008-00
По запросу
47
Washer, Plate art. 90201-06107-00
По запросу
48
Bolt art. 97017-06008-00
По запросу
49
Washer, Plate art. 90201-06107-00
По запросу
50
Seal 5 art. 2DF-2847F-00-00
По запросу
51
Bolt, Button Head art. 92017-06020-00
По запросу
52
Nut art. 90179-06520-00
По запросу
