модель 2021 года
- Модель Star Venture
- Код модели STAR VENTURE (XV19FML)

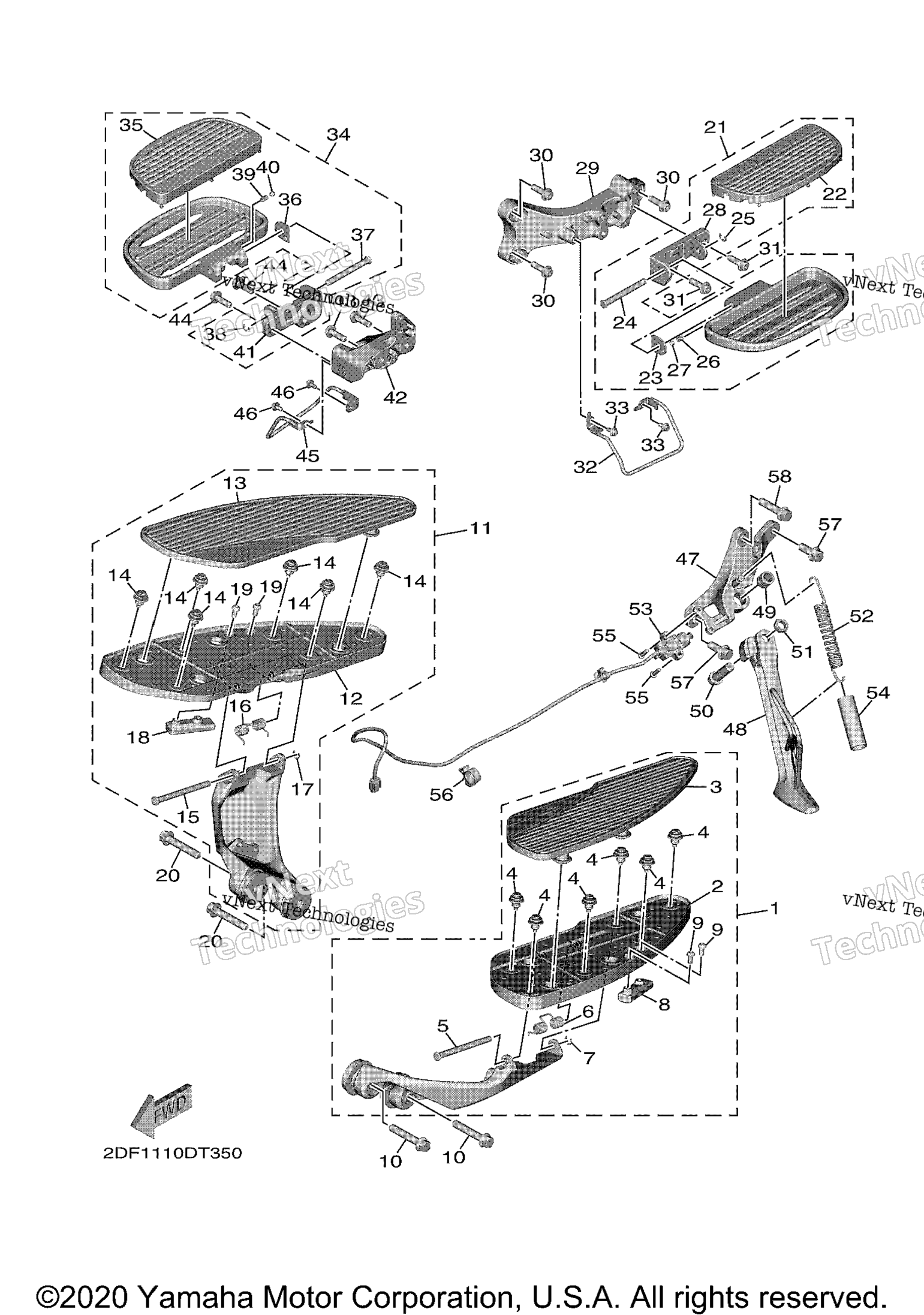

Схема подножки и подставки для STAR VENTURE (XV19FML)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Footrest Assy (Left) art. 2DF-27410-00-00
По запросу
2
. .Footrest 3 art. 2DF-27451-00-00
По запросу
3
. .Cover, Footrest art. 2DF-27413-00-00
По запросу
4
. .Damper, Footrest art. 2DF-27414-00-00
По запросу
5
. .Shaft art. 1D7-27427-00-00
По запросу
6
. .Spring, Return art. 1D7-27426-00-00
По запросу
7
. .Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
8
. .Mole 1 art. 2DF-27496-00-00
По запросу
9
. .Bolt,Hex. Socket Button art. 90111-06103-00
По запросу
10
Bolt, Flange art. 90105-10083-00
По запросу
11
Front Footrest Assy (Right) art. 2DF-27420-00-00
По запросу
12
. .Footrest 4 art. 2DF-27461-00-00
По запросу
13
. .Cover, Footrest art. 2DF-27423-00-00
По запросу
14
. .Damper, Footrest art. 2DF-27414-00-00
По запросу
15
. .Shaft art. 1D7-27427-00-00
По запросу
16
. .Spring, Return art. 1D7-27426-00-00
По запросу
17
. .Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
18
. .Mole 1 art. 2DF-27496-00-00
По запросу
19
. .Bolt,Hex. Socket Button art. 90111-06103-00
По запросу
20
Bolt, Flange art. 90105-10083-00
По запросу
21
Rear Footrest Assy 1 art. 2DF-27430-00-00
По запросу
22
. .Cover, Rear Footrest art. 2DF-27433-00-00
По запросу
23
. .Washer, Special art. 4YE-27437-01-00
По запросу
24
. .Shaft art. 4YE-27427-01-00
По запросу
25
. .Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
26
. .Spring, Compression art. 90501-13720-00
По запросу
27
. .Ball art. 93501-04011-00
По запросу
28
. .Bracket, Footrest 1 art. 2DF-27452-00-00
По запросу
29
Bracket 1 art. 2DF-27432-00-00
По запросу
30
Bolt, Hexagon Socket Head art. 90110-08231-00
По запросу
31
Bolt, Hexagon Socket Head art. 90110-08231-00
По запросу
32
Bar, Footrest 1 art. 2DF-27471-00-00
По запросу
33
Bolt, Hexagon Socket Head art. 90110-05076-00
По запросу
34
Rear Footrest Assy 1 art. 2DF-27430-00-00
По запросу
35
. .Cover, Rear Footrest art. 2DF-27433-00-00
По запросу
36
. .Washer, Special art. 4YE-27437-01-00
По запросу
37
. .Shaft art. 4YE-27427-01-00
По запросу
38
. .Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
39
. .Spring, Compression art. 90501-13720-00
По запросу
40
. .Ball art. 93501-04011-00
По запросу
41
. .Bracket, Footrest 1 art. 2DF-27452-00-00
По запросу
42
Bracket 2 art. 2DF-27442-00-00
По запросу
43
Bolt, Hexagon Socket Head art. 90110-08231-00
По запросу
44
Bolt, Hexagon Socket Head art. 90110-08231-00
По запросу
45
Bar, Footrest 2 art. 2DF-27472-00-00
По запросу
46
Bolt, Hexagon Socket Head art. 90110-05076-00
По запросу
47
Bracket, Side Stand art. 2DF-27321-00-00
По запросу
48
Stand, Side art. 2DF-27311-00-00
По запросу
49
Collar art. 90387-1215U-00
По запросу
50
Bolt, Flange art. 90105-12018-00
По запросу
51
Nut, Self-Locking art. 90185-12119-00
По запросу
52
Spring, Tension art. 90506-23024-00
По запросу
53
Switch, Side Stand art. 2DF-82566-00-00
По запросу
54
Hose (L70) art. 90445-212G3-00
По запросу
55
Винт Yamaha art. 98507-05016-00
По запросу
56
Clamp art. 90464-25009-00
По запросу
57
Bolt, Flange art. 90105-102A3-00
По запросу
58
Bolt, Flange art. 90105-10464-00
По запросу
