модель 2021 года
- Модель Star Venture
- Код модели STAR VENTURE (XV19FML)

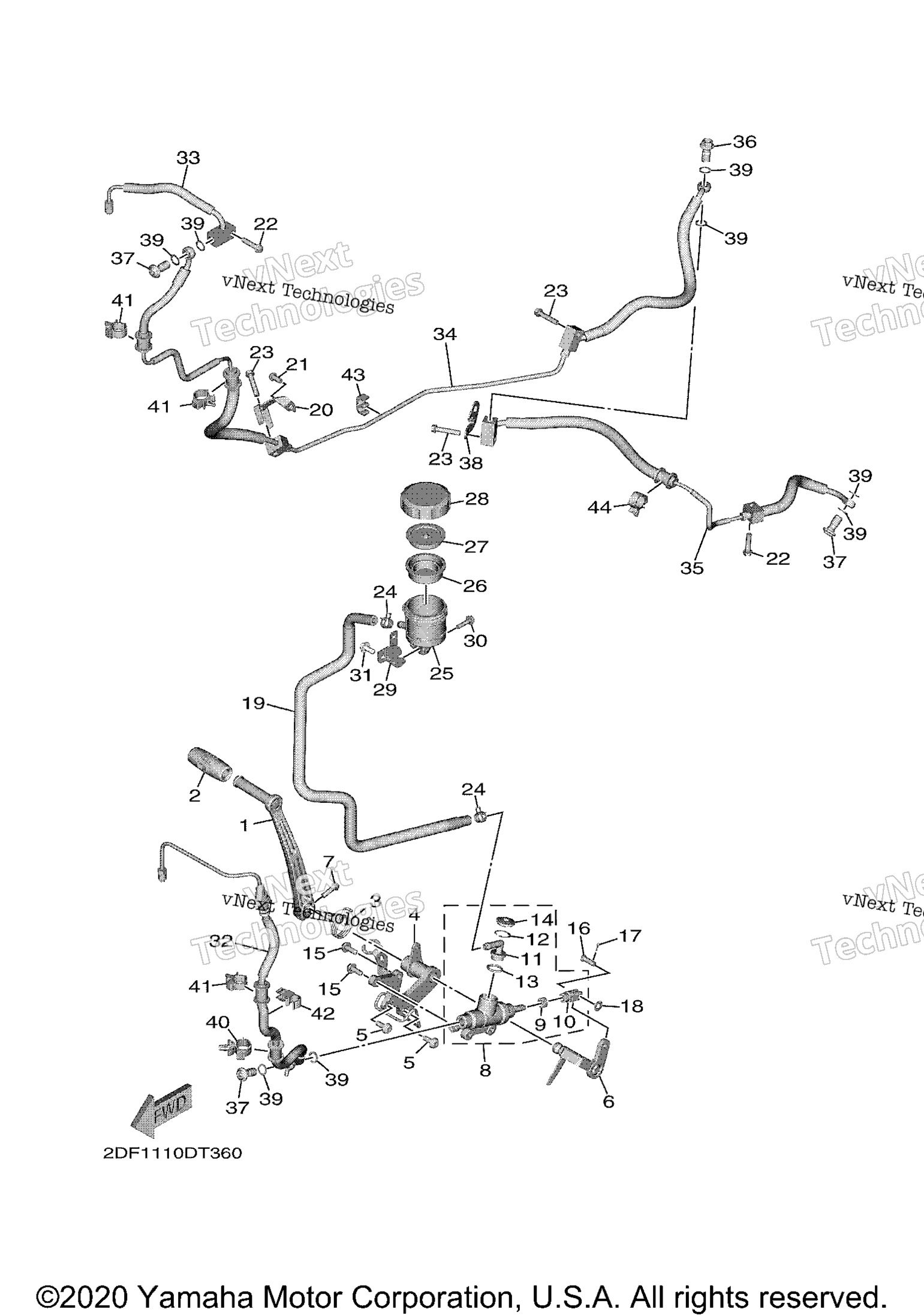

Схема заднего главного цилиндра тормоза для STAR VENTURE (XV19FML)
Схема
Детали
Номер
Наименование детали
Цена
1
Pedal, Brake art. 2DF-27211-00-00
По запросу
2
Cover, Shift Pedal art. 5VN-18113-00-00
По запросу
3
Spring, Return art. 1TP-27216-00-00
По запросу
4
Bracket, Master Cylinder art. 2DF-25867-00-00
По запросу
5
Bolt,Hex. Socket Button art. 90111-06059-00
По запросу
6
Lever art. 2DF-27262-00-00
По запросу
7
Болт Yamaha art. 95022-06020-00
По запросу
8
Rr. Master Cylinder Assy art. 2DF-2583V-00-00
По запросу
9
. Nut art. 95317-08700-00
По запросу
10
. .Joint art. 4XV-27222-01-00
По запросу
11
. .Joint art. 4ML-2582A-50-00
По запросу
12
. .Circlip art. 2VN-25866-00-00
По запросу
13
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
14
. .Cover, Dust art. 3FV-2589A-00-00
По запросу
15
Bolt,Hex. Socket Button art. 90111-06059-00
По запросу
16
Pin, Clevis art. 91701-06018-00
По запросу
17
Штифт-фиксатор Yamaha art. 91490-16020-00
По запросу
18
Шайба Yamaha art. 92990-06200-00
от 473 ₽
19
Hose, Reservoir art. 2DF-25895-00-00
По запросу
20
Holder, Brake Hose 4 art. 2DF-2587A-00-00
По запросу
21
Bolt, Button Head art. 92017-06012-00
По запросу
22
Bolt, Flange art. 95022-06025-00
По запросу
23
Болт с фланцем art. 95027-06030-00
По запросу
24
Clip art. 90467-11044-00
По запросу
25
Tank, Reservoir art. 2CR-25894-00-00
По запросу
26
Diaphragm, Reservoir art. 3FV-25854-00-00
По запросу
27
Bush,Diaphragm art. 2CR-25855-00-00
По запросу
28
Cap, Reservoir art. 3GM-25852-50-00
По запросу
29
Plate, Reservoir art. 2DF-25896-00-00
По запросу
30
Bolt, Flange art. 90105-05006-00
По запросу
31
Bolt, Hexagon Socket Head art. 90110-06245-00
По запросу
32
Hose, Brake 4 art. 2DF-2581J-00-00
По запросу
33
Hose, Brake 5 art. 2DF-2581K-00-00
По запросу
34
Hose, Brake 6 art. 2DF-2582J-00-00
По запросу
35
Hose, Brake 7 art. 2DF-2582K-00-00
По запросу
36
Bolt, Union art. 90401-10020-00
По запросу
37
Bolt, Union art. 90401-10172-00
По запросу
38
Bracket art. 2DF-27332-00-00
По запросу
39
Gasket art. 90430-10005-00
По запросу
40
Зажим Yamaha art. 90464-16012-00
По запросу
41
Зажим Yamaha art. 90464-16006-00
По запросу
42
Clamp art. 90464-12008-00
По запросу
43
Clamp art. 90464-07006-00
По запросу
44
Зажим Yamaha art. 90464-16006-00
По запросу
