модель 2021 года
- Модель Star Venture
- Код модели STAR VENTURE (XV19FML)

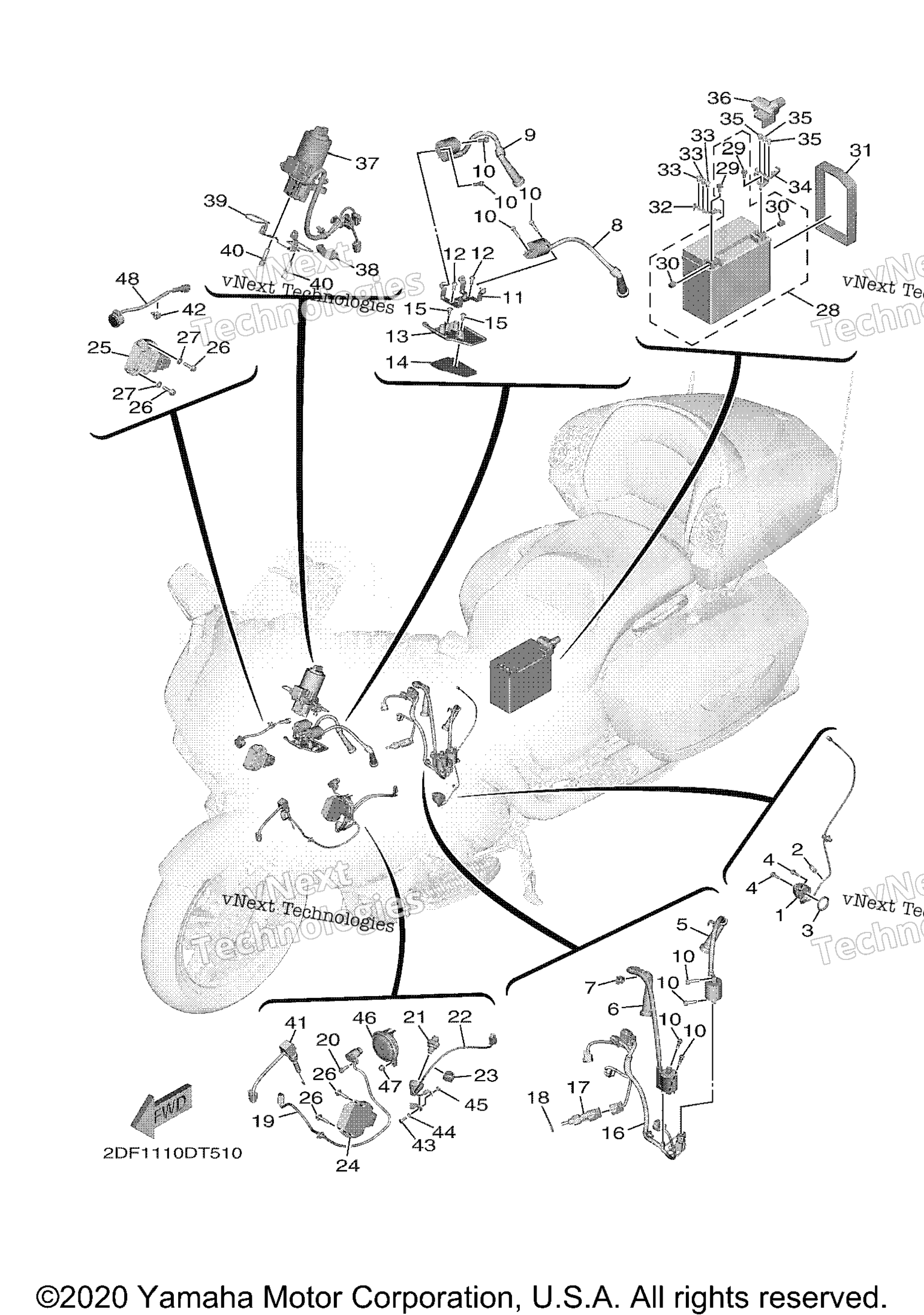

Схема электрооборудования 1 для STAR VENTURE (XV19FML)
Схема
Детали
Номер
Наименование детали
Цена
1
Neutral Switch Assy art. 2DF-82540-00-00
По запросу
2
Clamp art. 90464-14003-00
По запросу
3
Кольцо уплотнительное Yamaha art. 93210-29196-00
По запросу
4
Bolt, Hexagon Socket Head art. 90110-05038-00
По запросу
5
Ign. Coil Sub-Assy art. 2DF-82330-02-00
По запросу
6
Ign. Coil Sub-Assy art. 2DF-82330-12-00
По запросу
7
Clamp art. 90464-13133-00
По запросу
8
Ign. Coil Sub-Assy art. 2DF-82330-02-00
По запросу
9
Ign. Coil Sub-Assy art. 2DF-82330-32-00
По запросу
10
Bolt, Hexagon Socket Head art. 91380-06020-00
По запросу
11
Bracket, Coil art. 2DF-21359-00-00
По запросу
12
Bolt, Button Head art. 92017-06012-00
По запросу
13
Plate 2 art. 2DF-28397-00-00
По запросу
14
Sheet 1 art. 2DF-21266-00-00
По запросу
15
Винт Yamaha art. 97707-50014-00
от 830 ₽
16
Lead Wire Assy art. 2DF-81441-00-00
По запросу
17
Thermo Unit art. 5PX-83591-00-00
По запросу
18
Washer, Plate art. 90201-12172-00
По запросу
19
Sensor, Cam Position art. 2DF-85896-01-00
По запросу
20
Болт Yamaha art. 91317-06016-00
По запросу
21
Oil Pressure Switch Assy art. 1WS-82504-01-00
По запросу
22
Lead Wire Assy art. 2DF-81315-00-00
По запросу
23
Clamp art. 90464-16003-00
По запросу
24
Rectifier & Regulator Assy art. 2CR-81960-01-00
По запросу
25
Rectifier & Regulator Assy art. 2CR-81960-01-00
По запросу
26
Bolt, Flange art. 95822-06025-00
По запросу
27
Washer, Plate art. 90201-063A5-00
По запросу
28
Battery Assy (Ytx20l-Bs) art. 2DF-82100-23-00
По запросу
29
. .Bolt, Special art. 2DF-81892-00-00
По запросу
30
. .Nut art. 2DF-82557-00-00
По запросу
31
Band, Battery art. 4AS-82131-01-00
По запросу
32
Terminal 1 art. 2DF-82103-00-00
По запросу
33
Screw, Pan Head art. 98502-06008-00
По запросу
34
Terminal art. 2DF-8215C-00-00
По запросу
35
Screw, Pan Head art. 98502-06008-00
По запросу
36
Cap art. 2DF-82532-00-00
По запросу
37
Main Switch Assy art. 2DF-82510-00-00
По запросу
38
Protecter, Wire Harness art. 2D1-82589-02-00
По запросу
39
Guide, Cable art. 2DF-23389-00-00
По запросу
40
Bolt art. 90109-08196-00
По запросу
41
Stop Switch Assy art. 2DF-82530-00-00
По запросу
42
Зажим Yamaha art. 90464-06005-00
от 221 ₽
43
Bolt, Hexagon art. 97017-05012-00
По запросу
44
Washer, Plate art. 92907-05600-00
По запросу
45
Nut art. 95317-05600-00
По запросу
46
Horn art. 2DF-83371-00-00
По запросу
47
.Nut, Self-Locking art. 95604-06200-00
По запросу
48
Buzzer art. 2DF-83383-00-00
По запросу
Другие схемы модели
Электрооборудование 1
