модель 2021 года
- Модель Star Venture
- Код модели STAR VENTURE (XV19FML)

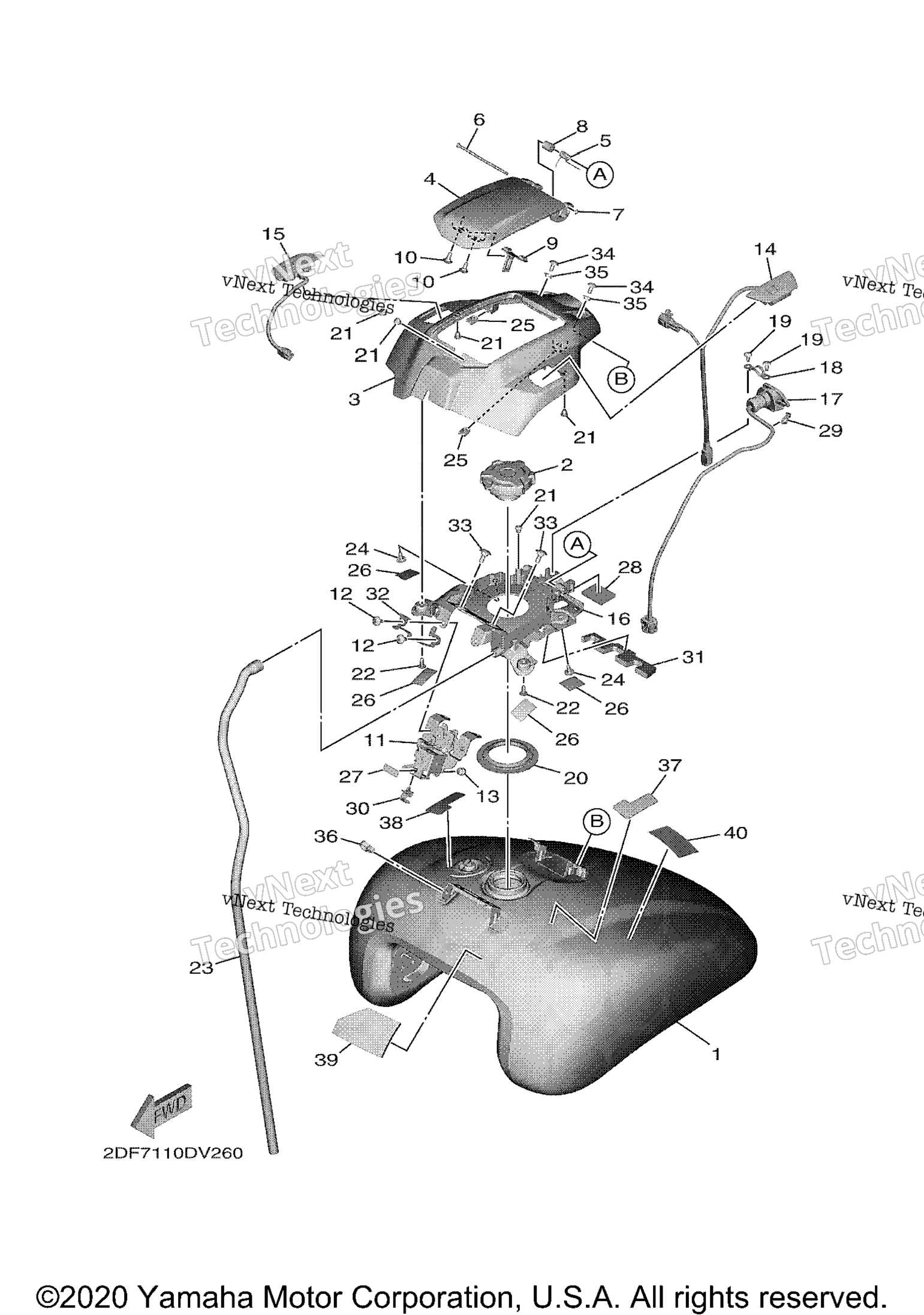

Схема топливного бака для STAR VENTURE (XV19FML)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR FOR BWP1 art. 2DF-YK241-00-P6
По запросу
1
Fuel Tank Comp UR FOR VPBC5 art. 2DF-YK241-00-P4
По запросу
2
Cap Assy art. 2DF-24610-00-00
По запросу
3
Cover, Tank art. 2DF-241B1-00-00
По запросу
4
Lid, Fuel art. 2DF-274A8-00-00
По запросу
5
Spring, Torsion art. 90508-15012-00
По запросу
6
Pin art. 2DF-24374-00-00
По запросу
7
Circlip art. 99080-03600-00
По запросу
8
Damper 3 art. 2DF-2834E-00-00
По запросу
9
Hook 2 art. 2DF-2814J-00-00
По запросу
10
Bolt,Hex. Socket Button art. 90111-05011-00
По запросу
11
Lock Assy art. 2DF-21780-00-00
По запросу
12
Bolt,Hex. Socket Button art. 90111-05058-00
По запросу
13
Damper 2 art. 5A8-21639-00-00
По запросу
14
Switch Assy art. 2DF-8259E-00-00
По запросу
15
Switch Assy art. 2DF-8259F-00-00
По запросу
16
Cover, Filler art. 2DF-2414A-01-00
По запросу
17
Cord, Head Set 1 art. 2DF-88196-00-00
По запросу
18
Stay art. 2DF-24216-00-00
По запросу
19
Screw, Round Tapping art. 90160-05018-00
По запросу
20
Seal art. 2DF-2414G-00-00
По запросу
21
Plug art. 90338-07180-00
По запросу
22
Винт Yamaha art. 97707-50012-00
от 168 ₽
23
Pipe, Overflow art. 2DF-24318-00-00
По запросу
24
Bolt,Hex. Socket Button art. 90111-05059-00
По запросу
25
Nut, Spring art. 90183-050A6-00
По запросу
26
Damper, Seat art. 5GJ-24723-00-00
По запросу
27
Damper art. 5B6-23455-00-00
По запросу
28
Damper, Plate art. 90520-06008-00
По запросу
29
Clamp art. 90464-36005-00
По запросу
30
Clamp art. 90464-09129-00
По запросу
31
Damper art. 2DF-28371-00-00
По запросу
32
Stay, Plate art. 2DF-23486-00-00
По запросу
33
Bolt art. 90109-06253-00
По запросу
34
Bolt,Hex. Socket Button art. 90111-05002-00
По запросу
35
Collar art. 90387-05066-00
По запросу
36
Clamp art. 90464-13133-00
По запросу
37
Seal 3 art. 2DF-241A3-00-00
По запросу
38
Seal 4 art. 2DF-241A4-00-00
По запросу
39
Damper, Plate 3 art. 2DF-2414K-00-00
По запросу
40
Label, Warning General Info art. 29P-2816R-01-00
По запросу
