модель 2021 года
- Модель Star Venture
- Код модели STAR VENTURE (XV19FML)

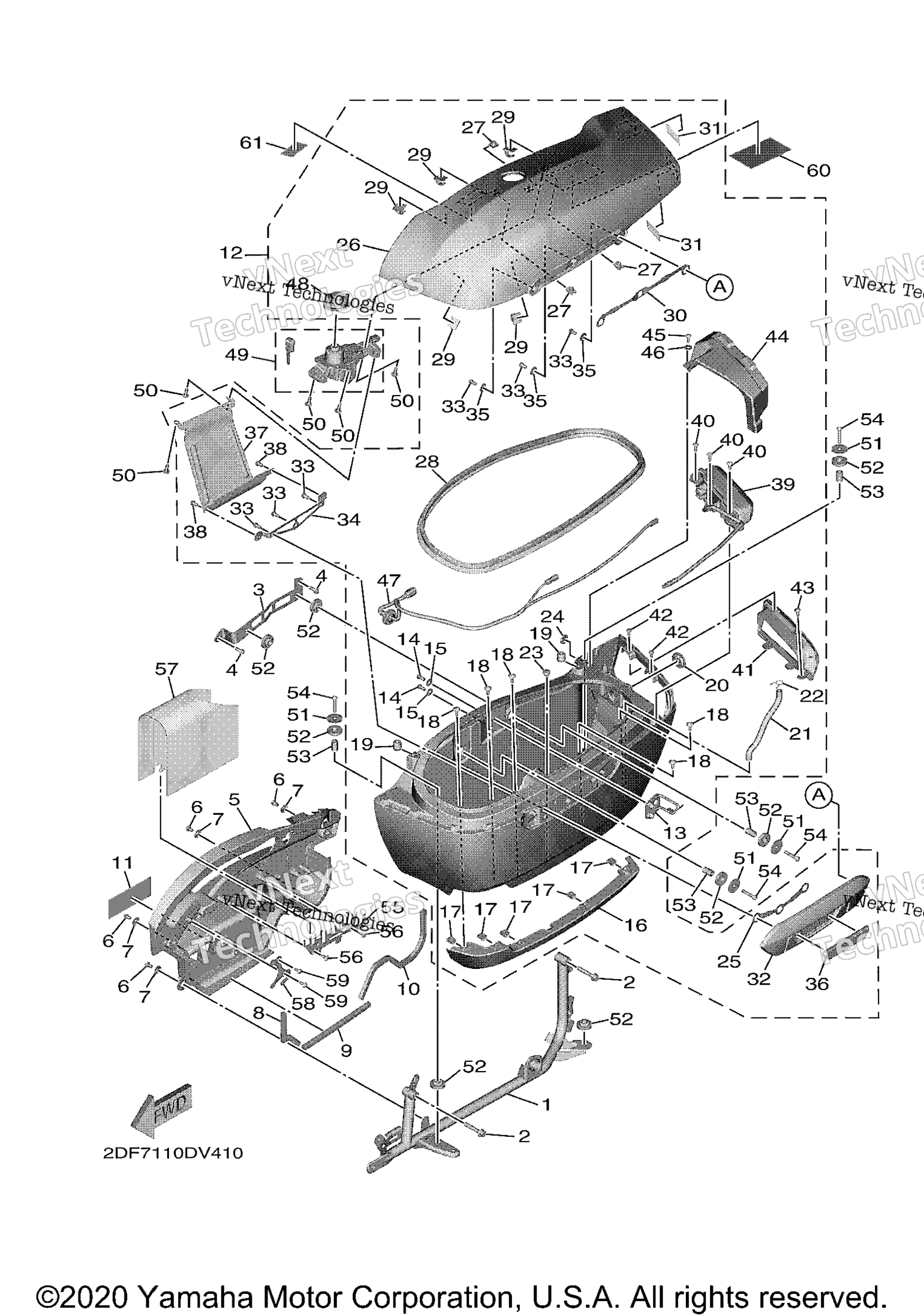

Схема кофр для STAR VENTURE (XV19FML)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame, Saddlebag 1 art. 2DF-28473-00-00
По запросу
2
Bolt, Flange Deep Recess art. 95D32-08045-00
По запросу
3
Stay, Front Guard 1 art. 2DF-28413-00-00
По запросу
4
Болт с фланцем art. 90105-06696-00
По запросу
5
Cover, Side Box 1 art. 2DF-2846T-00-00
По запросу
6
Болт Yamaha art. 95022-06012-00
По запросу
7
Collar art. 90387-06071-00
По запросу
8
Damper 3 art. 2DF-28425-00-00
По запросу
9
Damper, Plate art. 90520-08005-00
По запросу
10
Damper, 4 art. 2DF-28455-00-00
По запросу
11
Damper, Plate 1 art. 4GY-2414H-00-00
По запросу
12
Saddlebag Assy 1 UR FOR VPBC5 art. 2DF-28410-04-P2
По запросу
12
Saddlebag Assy 1 UR FOR BWP1 art. 2DF-28410-04-P4
По запросу
13
. .Hook 3 art. 2DF-28494-00-00
По запросу
14
Болт Yamaha art. 92017-06014-00
По запросу
15
. Washer, Plate art. 90201-06055-00
По запросу
16
. .Cover 3 art. 2DF-2843J-01-00
По запросу
17
. Nut, Spring art. 90183-05073-00
По запросу
18
. Bolt,Hex. Socket Button art. 90111-05021-00
По запросу
19
. .Damper 1 art. 2DF-28415-00-00
По запросу
20
. Seal 5 art. 2DF-2847F-00-00
По запросу
21
. .Hose (L170) art. 84M-1243F-00-00
По запросу
22
. .Clip art. 90467-12M11-00
По запросу
23
. Plug art. 90338-10132-00
По запросу
24
. .Seal 4 art. 2DF-2846F-00-00
По запросу
25
. .Stay, 7 art. 2DF-284BE-00-00
По запросу
26
. . Saddlebag 3 UR FOR BWP1 art. 2DF-28448-00-P5
По запросу
26
. . Saddlebag 3 UR FOR VPBC5 art. 2DF-28448-00-P3
По запросу
27
. .Nut, Spring art. 90183-062A0-00
По запросу
28
. .Seal 2 art. 2DF-28429-00-00
По запросу
29
. .Clamp art. 2DF-81128-00-00
По запросу
30
. .Stay, 9 art. 2DF-284BG-00-00
По запросу
31
. .Seal, 16 art. 2DF-284BP-00-00
По запросу
32
. .Hinge Sub-Assy., 1 art. 2DF-2843S-01-00
По запросу
33
. .Bolt,Hex. Socket Button art. 90111-06103-00
По запросу
34
. .Bracket, Hinge art. 2DF-2846M-00-00
По запросу
35
Шайба, пластина art. 90201-06557-00
По запросу
36
. .Rear Reflector Assy art. 2DF-85130-00-00
По запросу
37
. .Cover, Hinge 1 art. 2DF-2846K-00-00
По запросу
38
. .Bolt, Button Head art. 92017-06010-00
По запросу
39
. .Rear Flasher Light Assy 1 art. 2DF-83330-00-00
По запросу
40
. Screw, Truss Head Tapping art. 97707-50016-00
По запросу
41
. .Garnish, Flasher 1 art. 2DF-833A1-00-00
По запросу
42
Винт Yamaha art. 98907-05012-00
По запросу
43
. Screw, Truss Head Tapping art. 97707-50016-00
По запросу
44
. .Lid 1 art. 2DF-2844B-00-00
По запросу
45
. Screw, Truss Head Tapping art. 97707-50016-00
По запросу
46
. Washer, Plate art. 90202-07015-00
По запросу
47
. .Wire, Lead art. 2DF-86176-01-00
По запросу
48
. .Cap,1 art. 2DF-2845W-00-00
По запросу
49
Lock Assy art. 2DF-W2849-11-00
По запросу
50
Bolt,Hex. Socket Button art. 90111-06041-00
По запросу
51
Washer, Plate art. 90201-065G8-00
По запросу
52
Grommet art. 90480-20447-00
По запросу
53
Collar art. 90387-08111-00
По запросу
54
Bolt, Button Head art. 92017-06035-00
По запросу
55
Plate, 11 art. 2DF-2849V-00-00
По запросу
56
Винт Yamaha art. 97707-50014-00
от 830 ₽
57
Damper art. 2DF-82176-00-00
По запросу
58
Plate, 12 art. 2DF-2849W-00-00
По запросу
59
Винт Yamaha art. 97707-50014-00
от 830 ₽
60
Label, Caution art. 4XY-28446-02-00
По запросу
61
Label, Tire art. BL3-21668-A0-00
По запросу
