модель 2021 года
- Модель Star Venture
- Код модели STAR VENTURE (XV19FML)

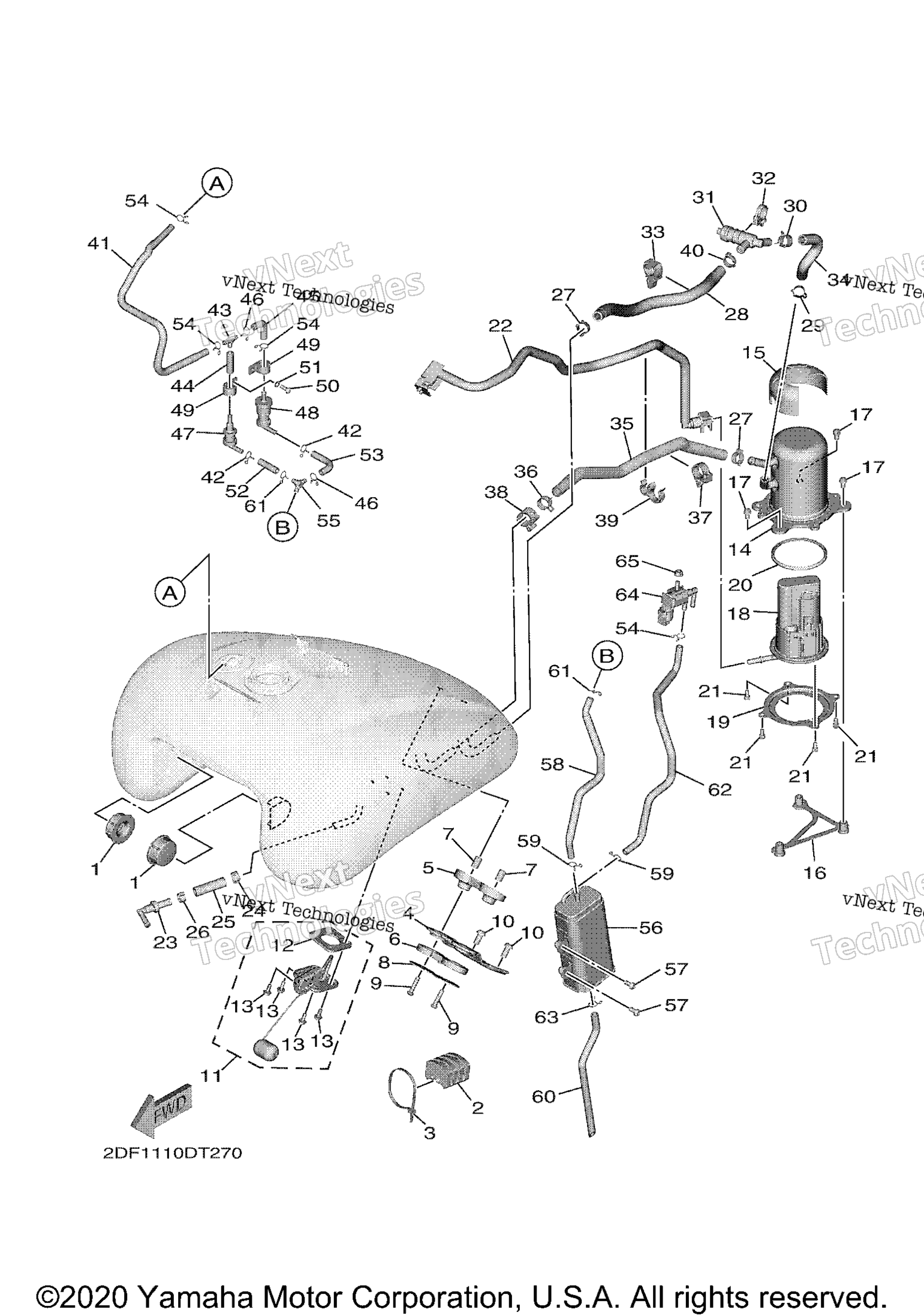

Схема топливной системы TANK 2 для STAR VENTURE (XV19FML)
Схема
Детали
Номер
Наименование детали
Цена
1
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
2
Damper, Locating 3 art. 2DF-24183-00-00
По запросу
3
Clamp art. 90464-80002-00
По запросу
4
Bracket, Tank Fitting art. 2DF-2413Y-00-00
По запросу
5
Damper, Locating 1 art. 2DF-24181-00-00
По запросу
6
Damper, Locating 2 art. 2DF-24182-00-00
По запросу
7
Collar art. 90387-06553-00
По запросу
8
Washer, Special art. 2DF-24186-00-00
По запросу
9
Bolt, Button Head art. 92012-06025-00
По запросу
10
Bolt, Button Head art. 92012-08016-00
По запросу
11
Sender Assy art. 2DF-85701-01-00
По запросу
12
. .Gasket, Sender Unit art. 5G3-85753-00-00
По запросу
13
Болт с шайбой Yamaha art. 90119-05071-00
от 830 ₽
14
Pump Case Comp art. 2DF-244A0-00-00
По запросу
15
Damper, Locating 5 art. 2DF-24185-01-00
По запросу
16
Bracket, Seat art. 2DF-2412F-00-00
По запросу
17
Болт Yamaha art. 95022-06012-00
По запросу
18
Fuel Pump Comp art. 2DF-13907-00-00
По запросу
19
Bracket, Fuel Pump art. 2DF-24491-00-00
По запросу
20
O-Ring art. 1RC-24486-00-00
По запросу
21
Болт Yamaha art. 91312-05010-00
от 630 ₽
22
Pipe, Fuel 1 art. 2DF-13971-01-00
По запросу
23
Pipe, Joint art. 2DF-24461-00-00
По запросу
24
Clip art. 90467-150A6-00
По запросу
25
Pipe 4 art. 2DF-24314-01-00
По запросу
26
Clip art. 90467-150A6-00
По запросу
27
Clip art. 5PX-2411M-00-00
По запросу
28
Pipe, Fuel 1 art. 2DF-24311-00-00
По запросу
29
Clip art. 5PX-2411M-00-00
По запросу
30
Clip art. 90467-160A2-00
По запросу
31
Fuel Pipe Joint Comp. 2 art. 1D7-24305-00-00
По запросу
32
Зажим Yamaha art. 90464-20010-00
По запросу
33
Зажим Yamaha art. 90464-20237-00
По запросу
34
Pipe 2 art. 2DF-24312-00-00
По запросу
35
Pipe 3 art. 2DF-24313-00-00
По запросу
36
Clip art. 90467-160A2-00
По запросу
37
Clamp art. 90464-20016-00
По запросу
38
Cover 1 art. 5JW-14723-00-00
По запросу
39
Clamp art. 90464-19001-00
По запросу
40
Clip art. 5PX-2411M-00-00
По запросу
41
Pipe 6 art. 2DF-24316-00-00
По запросу
42
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
43
Way 3 art. 90413-07007-00
По запросу
44
Pipe, Fuel 1 art. 5UX-24311-00-00
По запросу
45
Pipe 4 art. 5YU-24314-00-00
По запросу
46
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
47
Roll Over Valve Assy art. 3UH-24180-00-00
По запросу
48
Roll Over Valve Assy art. 5RB-24180-00-00
По запросу
49
Зажим Yamaha art. 90464-15014-00
По запросу
50
Bolt, Button Head art. 92012-05014-00
По запросу
51
Washer, Plate art. 92907-05600-00
По запросу
52
Pipe, Fuel 1 art. 5UX-24311-00-00
По запросу
53
Pipe 11 art. 2DF-24322-00-00
По запросу
54
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
55
Way 3 art. 90413-06002-00
По запросу
56
Canister Assy art. 2DF-24170-00-00
По запросу
57
Bolt, Button Head art. 92017-06012-00
По запросу
58
Pipe 12 art. 2DF-24323-00-00
По запросу
59
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
60
Pipe 13 art. 2DF-24324-00-00
По запросу
61
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
62
Pipe 14 art. 2DF-24325-00-00
По запросу
63
Clip art. 90467-11106-00
По запросу
64
Solenoid Valve Assy art. BG4-86120-00-00
По запросу
65
Гайка Yamaha art. 95702-06500-00
По запросу
