модель 2021 года
- Модель Star Venture
- Код модели STAR VENTURE (XV19FML)

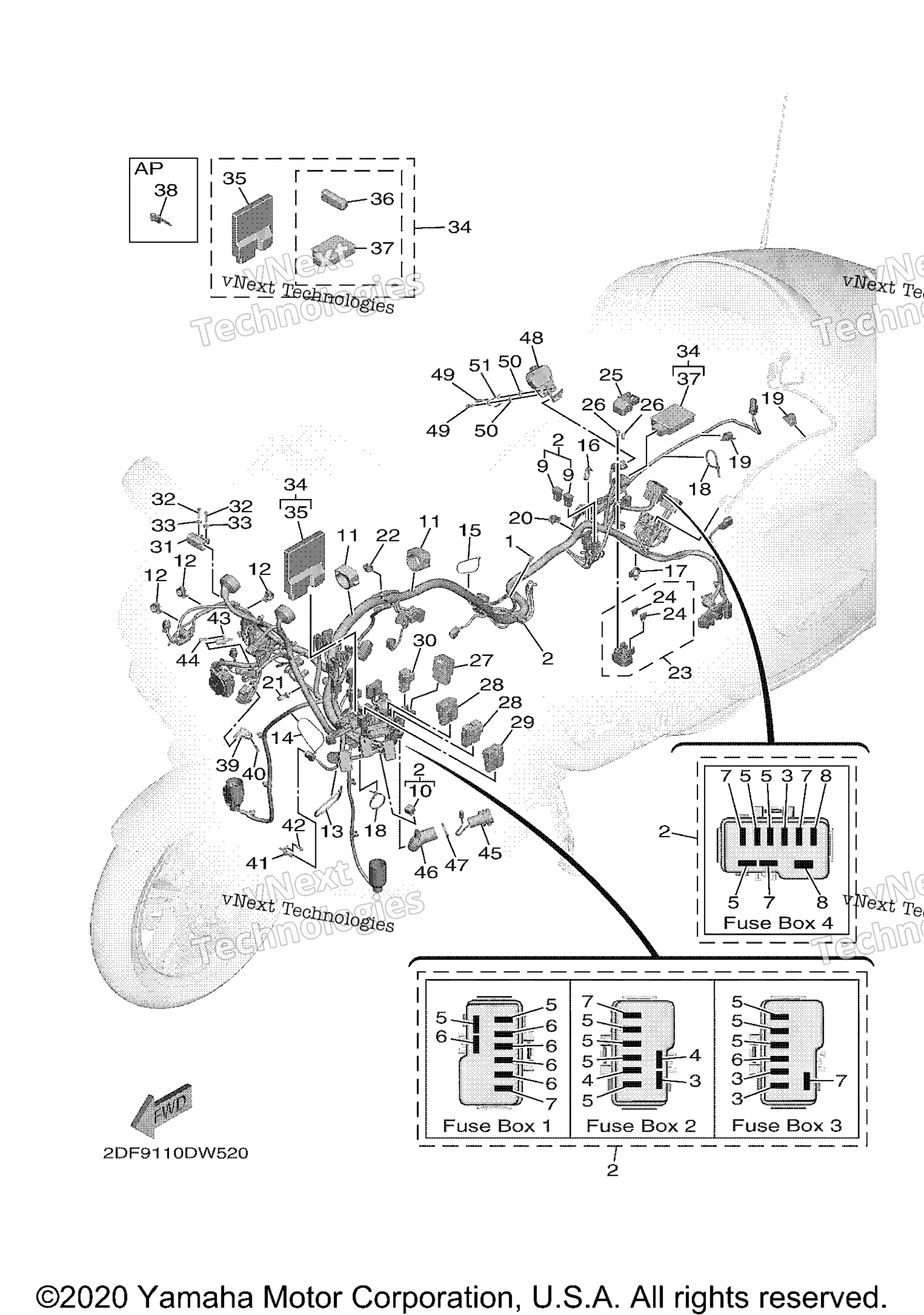

Схема электрооборудования 2 для STAR VENTURE (XV19FML)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Hexagon art. 90153-06044-00
По запросу
2
Wire Harness Assy art. 2DF-82590-12-00
По запросу
3
Предохранитель 3А art. 67F-82151-30-00
По запросу
4
Предохранитель электрический 5А Yamaha art. 67F-82151-20-00
от 788 ₽
5
. .Fuse (7.5A-Bl) art. 5JJ-82151-00-00
По запросу
6
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
7
Предохранитель 15А art. 67F-82151-50-00
По запросу
8
. .Fuse (30A-Bl) art. 5JJ-82151-60-00
По запросу
9
. .Fuse (50A) art. 5JW-82151-10-00
По запросу
10
. .Diode Assy art. 3XV-81980-00-00
По запросу
11
Clamp art. 90464-40002-00
По запросу
12
Зажим Yamaha art. 90464-16006-00
По запросу
13
Clamp art. 90464-80002-00
По запросу
14
Band art. 3MA-82591-00-00
По запросу
15
Хомут пластмассовый art. 90460-15126-00
По запросу
16
Зажим пластиковый art. 25G-83936-01-00
По запросу
17
Зажим-клипса Yamaha art. 90464-20181-00
от 683 ₽
18
Band art. 1UA-82591-00-00
По запросу
19
Clamp art. 90464-13185-00
По запросу
20
Clamp art. 90464-11003-00
По запросу
21
Clamp art. 90464-20016-00
По запросу
22
Clamp art. 90464-14010-00
По запросу
23
Starter Relay Assy art. 2DF-81940-00-00
По запросу
24
. .Fuse (15A-Blue) art. 36Y-82151-00-00
По запросу
25
Cover, Lead Wire art. 5SL-82119-10-00
По запросу
26
Болт с фланцем art. 95027-06008-00
По запросу
27
Relay Assy (G8r-30Y-V3) art. 5VK-81950-32-00
По запросу
28
Relay Assy art. 5XT-81950-00-00
По запросу
29
Relay Assy art. 5XT-81950-00-00
По запросу
30
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
31
Sensor, Lean Angle art. 5VU-82576-02-00
По запросу
32
Bolt, Hexagon Socket Head art. 91312-04025-00
По запросу
33
Washer, Plate art. 90201-04030-00
По запросу
34
Remote Control Unit Set art. 2DF-W862A-01-00
По запросу
35
. .Engine Control Unit Assy art. 2DF-8591A-01-00
По запросу
36
. .Xmtr. Comp art. 2DF-86261-01-00
По запросу
37
. .Receiver Complete art. 2DF-86265-00-00
По запросу
38
Blank Key AP art. 2DF-82511-09-00
По запросу
39
Датчик давления воздуха Yamaha art. 1WS-82380-00-00
По запросу
40
Bolt, Hexagon Socket Head art. 91317-05020-00
По запросу
41
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
42
Bolt, Button Head art. 92012-05014-00
По запросу
43
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
44
Bolt, Button Head art. 92012-05014-00
По запросу
45
Прикуриватель Yamaha art. 23P-8254B-00-00
от 9 230 ₽
46
Cover, Connector art. 538-82599-10-00
По запросу
47
Clamp (101.0x7.0) art. 90464-25004-00
По запросу
48
Switch art. 2DF-82627-00-00
По запросу
49
Bolt, Button Head art. 92017-06020-00
По запросу
50
Washer, Plate art. 90201-06045-00
По запросу
51
Plate 2 art. 2DF-82389-10-00
По запросу
