модель 2021 года
- Модель Star Venture
- Код модели STAR VENTURE (XV19FML)

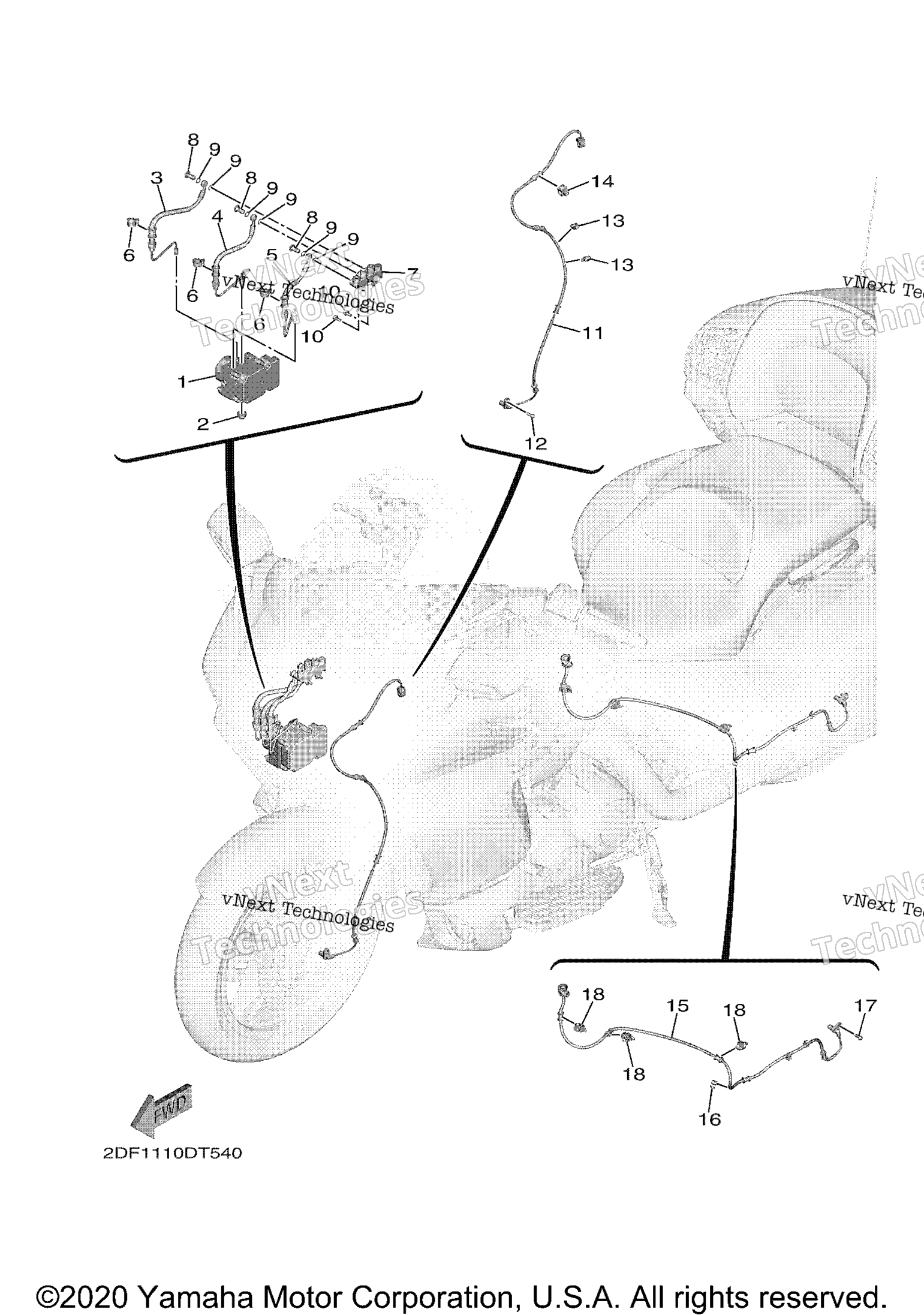

Схема электрооборудования 4 для STAR VENTURE (XV19FML)
Схема
Детали
Номер
Наименование детали
Цена
1
Hydraulic Unit Assy art. 2DF-85930-09-00
По запросу
2
Cap, Damper art. 2CR-85916-00-00
По запросу
3
Pipe, Brake 2 art. 2DF-25882-00-00
По запросу
4
Pipe, Brake 4 art. 2DF-2588A-00-00
По запросу
5
Pipe, Brake 3 art. 2DF-25883-00-00
По запросу
6
Зажим Yamaha art. 90464-16006-00
По запросу
7
Joint art. 2DF-25885-00-00
По запросу
8
Bolt, Union art. 90401-10172-00
По запросу
9
Gasket art. 90430-10005-00
По запросу
10
Bolt, Flange Deep Recess art. 95D37-06014-00
По запросу
11
Wheel Sensor Assy, Front art. 2DF-85970-01-00
По запросу
12
Bolt, Button Head art. 92012-06016-00
По запросу
13
Clamp art. 90464-12013-00
По запросу
14
Clamp art. 90464-08011-00
По запросу
15
Wheel Sensor Assy, Rear art. 2DF-85980-01-00
По запросу
16
Скоба art. 90468-15139-00
По запросу
17
Bolt, Button Head art. 92012-06016-00
По запросу
18
Clamp art. 90464-10014-00
По запросу
