модель 2021 года
- Модель Star Venture
- Код модели STAR VENTURE (XV19FML)

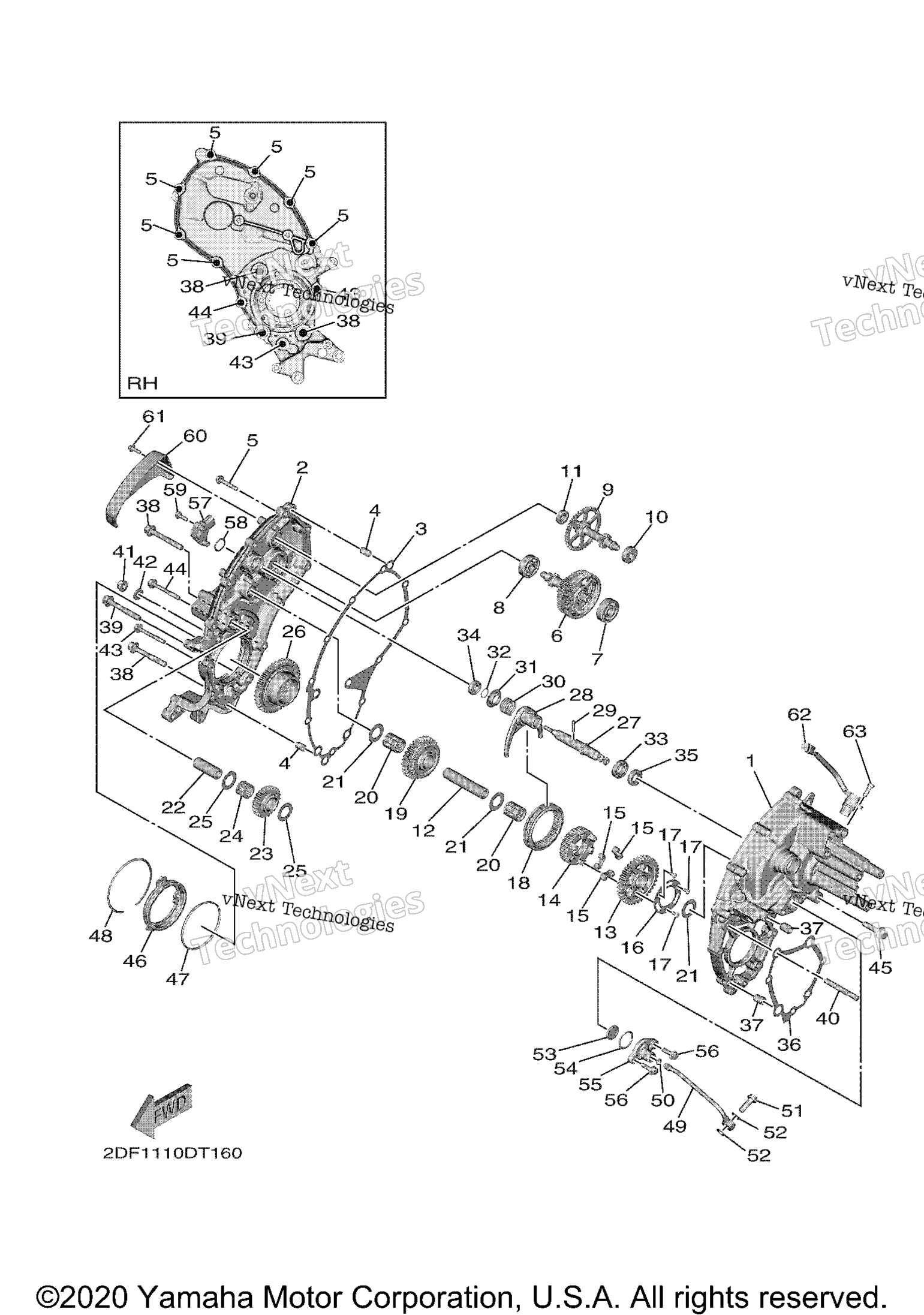

Схема средней передачи привода для STAR VENTURE (XV19FML)
Схема
Детали
Номер
Наименование детали
Цена
1
Case, Transfer 1 art. 2DF-17541-00-00
По запросу
2
Cover, Cap art. 2DF-15417-00-00
По запросу
3
Gasket art. 2DF-15457-00-00
По запросу
4
Штифт корпуса подшипника сцепления Yamaha art. 99530-10116-00
По запросу
5
Bolt, Hexagon Socket Head art. 90110-06403-00
По запросу
6
Reduction Gear Assy 1 art. 2DF-176B0-00-00
По запросу
7
Bearing art. 93306-30101-00
По запросу
8
Подшипник Yamaha art. 93306-30003-00
По запросу
9
Reduction Gera Assy. 2 art. 2DF-176C0-00-00
По запросу
10
Bearing art. 93306-00013-00
По запросу
11
Bearing art. 93306-90004-00
По запросу
12
Shaft 1 art. 2DF-1761A-00-00
По запросу
13
Gear, Driven art. 2DF-17841-00-00
По запросу
14
Boss art. 2DF-17622-00-00
По запросу
15
Damper, Slider art. 2DF-17655-00-00
По запросу
16
Plate, Side 1 art. 2DF-16118-00-00
По запросу
17
Screw art. 90149-04003-00
По запросу
18
Clutch, Dog art. 2DF-17285-00-00
По запросу
19
Gear, Reverse Pinion 1 art. 2DF-17143-00-00
По запросу
20
Bearing art. 93310-41783-00
По запросу
21
Washer, Plate art. 90201-17257-00
По запросу
22
Shaft 2 art. 2DF-1761E-00-00
По запросу
23
Gear 2 art. 2DF-1760E-00-00
По запросу
24
Bearing art. 93310-41760-00
По запросу
25
Washer, Plate art. 90201-17257-00
По запросу
26
Gear, Reverse Wheel 1 art. 2DF-17243-00-00
По запросу
27
Shaft, Shift 2 art. 2DF-18155-00-00
По запросу
28
Fork, Shift 1 art. 2DF-18311-00-00
По запросу
29
Pin, Dowel art. 93605-20004-00
По запросу
30
Spring, Compression art. 90501-121A3-00
По запросу
31
Seat,Spring art. 2DF-17644-00-00
По запросу
32
Circlip art. 93440-14155-00
По запросу
33
Bearing art. 93306-90201-00
По запросу
34
Bearing art. 93306-90001-00
По запросу
35
Oil Seal art. 93102-15008-00
По запросу
36
Gasket 1 art. 2DF-17929-00-00
По запросу
37
Pin, Dowel art. 91812-16001-00
По запросу
38
Bolt 1 art. 2DF-15481-00-00
По запросу
39
Bolt 2 art. 2DF-15482-00-00
По запросу
40
Bolt, Stud art. 90116-08089-00
По запросу
41
Nut art. 90179-08045-00
По запросу
42
Шайба Yamaha art. 90201-094G1-00
По запросу
43
Болт Yamaha art. 95812-06050-00
от 326 ₽
44
Bolt, Flange art. 90105-06220-00
По запросу
45
Bolt, With Washer art. 90119-08171-00
По запросу
46
Housing, Oil Seal art. 2DF-15359-00-00
По запросу
47
O-Ring art. 93210-74001-00
По запросу
48
Circlip art. 93450-85173-00
По запросу
49
Pipe, Delivery 4 art. 2DF-13191-00-00
По запросу
50
O-Ring art. 93210-06010-00
По запросу
51
Bolt, Union art. 90401-08015-00
По запросу
52
Gasket art. 90430-08119-00
от 578 ₽
53
Strainer, Oil art. 2DF-13411-00-00
По запросу
54
Уплотнительное кольцо Yamaha art. 93210-26001-00
от 473 ₽
55
Cover, Strainer art. 2DF-13417-00-00
По запросу
56
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
57
Sensor, Gear Position art. 2DF-85899-00-00
По запросу
58
O-Ring art. 93210-17008-00
По запросу
59
Bolt, Hexagon Socket Head art. 90110-05038-00
По запросу
60
Cover art. 2DF-17076-00-00
По запросу
61
Bolt, Hexagon Socket Head art. 90110-05073-00
По запросу
62
Sensor, Speed art. 2DF-83755-01-00
По запросу
63
Болт Yamaha art. 91317-06016-00
По запросу
