модель 2003 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2003MCDFCUSB)

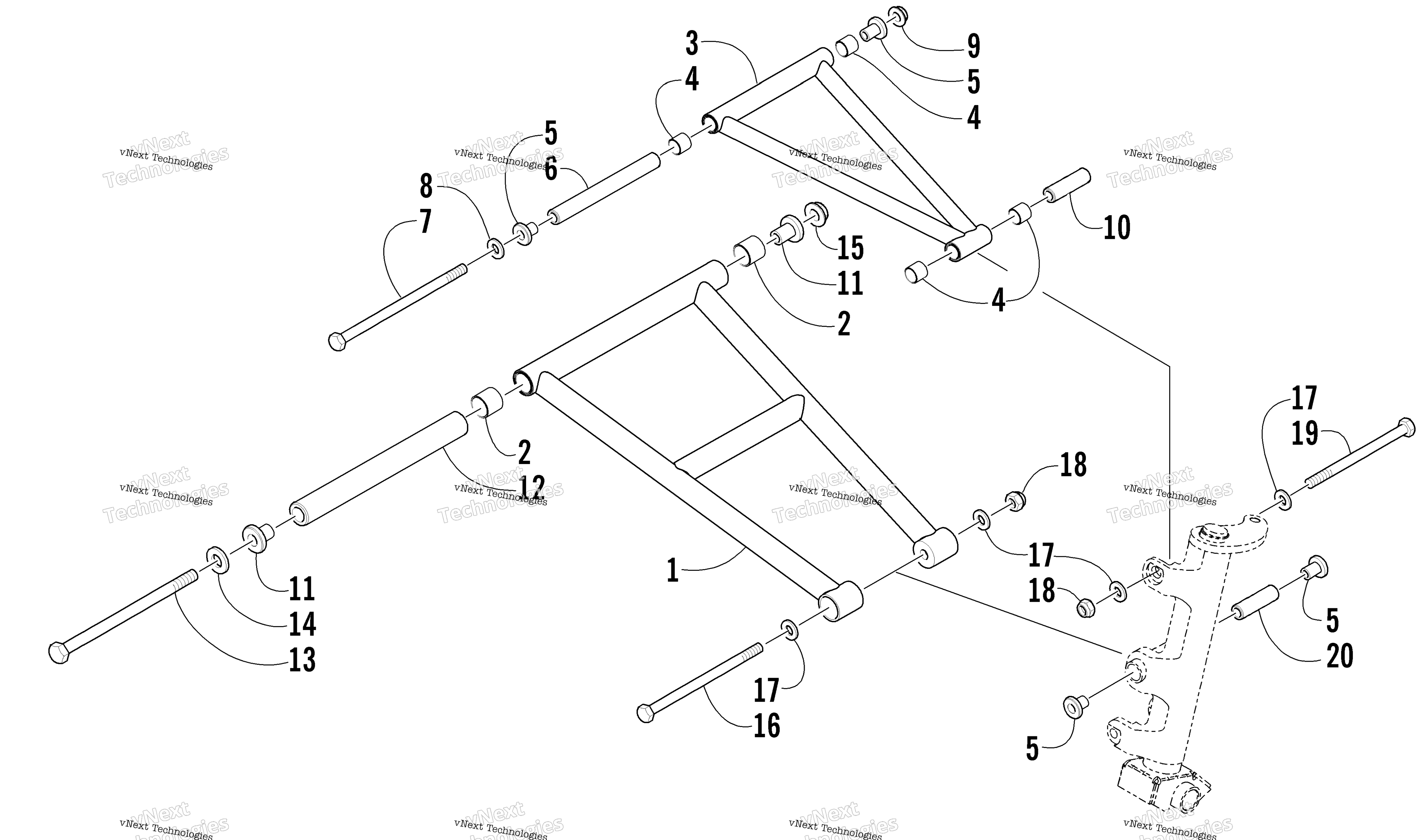

Схема узла рычага подвески для MOUNTAIN CAT 570 (S2003MCDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
A-ARM,LOWER-40"-FAB (inc. 2 and 4) (Platinum) art. 1703-456
По запросу
2
Bearing art. 2603-196
По запросу
3
Arm, Upper Platinum (inc. 4) (Platinum) art. 1703-067
По запросу
4
Bearing art. 1603-915
По запросу
5
Axle, Powder Metal art. 1603-244
По запросу
6
Tube, Axle art. 0603-692
По запросу
7
Screw, Cap-HH 3/8-16X9.455 GD 8 art. 0623-509
По запросу
8
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
9
Гайка Arctic Cat art. 0623-661
от 221 ₽
10
Tube, Axle art. 0603-864
По запросу
11
Втулка art. 1603-397
от 3 600 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
12
Tube, Axle art. 0603-693
от 3 600 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 2 шт.
Подписаться
13
Screw, Cap HH 7/16-14X11.90 GD8 art. 0623-508
от 3 600 ₽
14
Washer art. 0623-663
от 3 600 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 2 шт.
Подписаться
15
Гайка Arctic Cat art. 0623-660
от 168 ₽
16
Screw, Cap art. 0623-414
По запросу
17
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
18
Гайка art. 8040-486
По запросу
19
Screw, Cap art. 8013-233
По запросу
20
Tube, Axle art. 0603-639
По запросу
Другие схемы модели
Узел рычага подвески
