модель 2003 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2003MCDFCUSB)

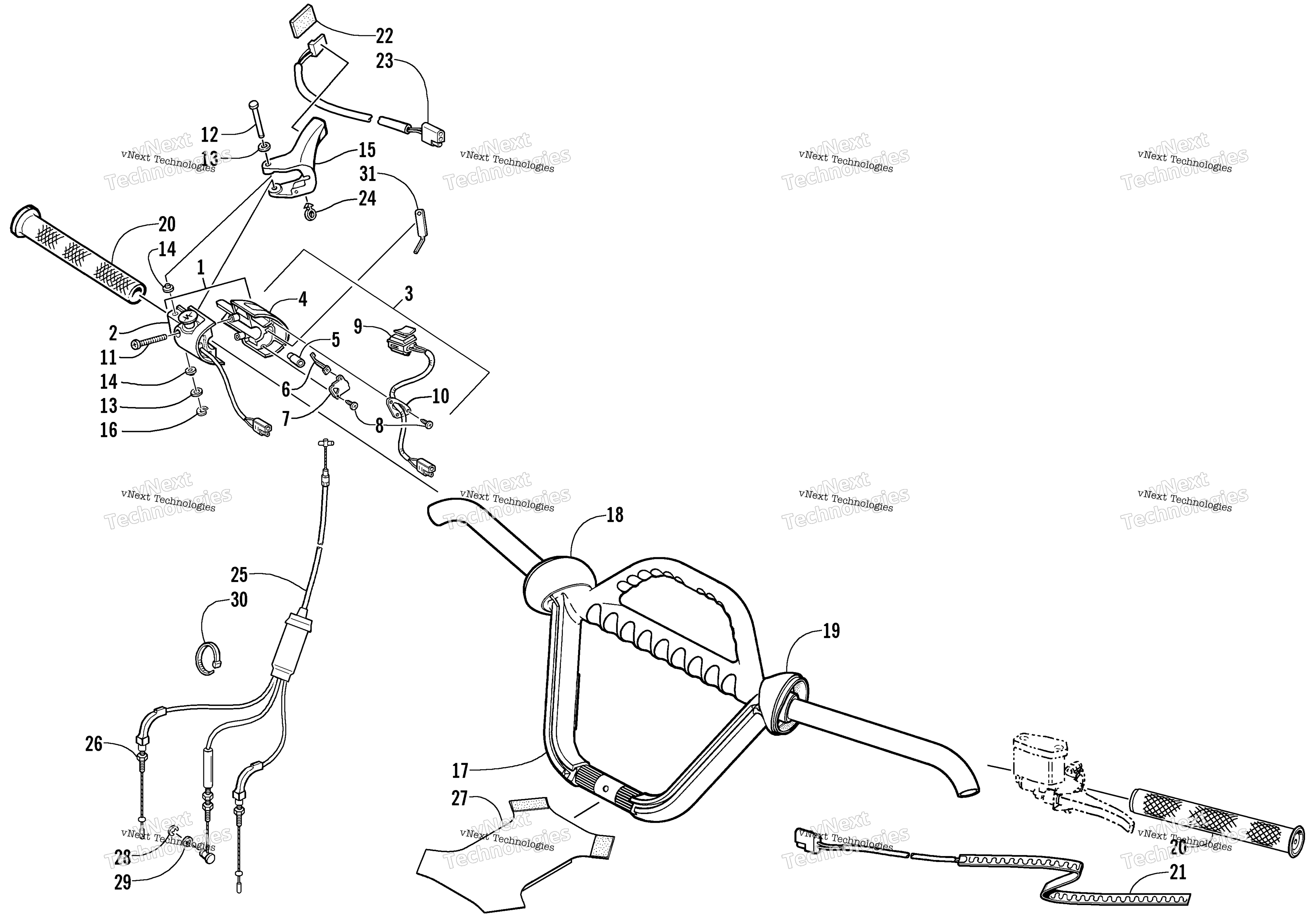

Схема руля And Controls для MOUNTAIN CAT 570 (S2003MCDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Control, Throttle (High/Low) (inc. 2-10) art. 0609-520
По запросу
2
Control, Throttle - Stop Switch Half art. 0609-521
По запросу
3
Control, Throttle - Thumbwarmer Assembly (High/Low) (inc. 4-10) (inc. two No. 8) art. 0609-522
По запросу
4
Control, Throttle - Thumbwarmer Half (High/Low) w/o Components art. 0609-495
По запросу
5
Plug, Rubber art. 0609-497
По запросу
6
Clip, Retaining - Throttle Cable art. 0609-498
По запросу
7
Plate, Cover art. 0609-496
По запросу
8
Screw, Self-Tapping art. 0609-312
По запросу
9
Switch, Thumbwarmer Assembly (High/Low) (inc. three No. 8 and 10) art. 0609-523
По запросу
10
Plate, Cover art. 0609-378
По запросу
11
Screw, Machine art. 0609-492
По запросу
12
Axle, Lever - Throttle art. 0609-317
По запросу
13
Washer art. 0609-036
По запросу
14
Washer, Shoulder - Throttle art. 0609-501
По запросу
15
Lever, Throttle art. 0609-368
По запросу
16
Ring, Retaining art. 0609-040
По запросу
17
Handlebar Assembly art. 0705-387
По запросу
18
End Cap, Throttle - Right art. 0605-556
По запросу
19
End Cap, Brake - Left art. 0605-557
По запросу
20
Грипс руля Arctic Cat art. 1606-442
от 2 405 ₽
21
Подогрев правой ручки Arctic Cat art. 0609-724
от 9 881 ₽
22
Подушка подогрева курка газа Arctic Cat art. 0617-248
По запросу
23
Element, Thumbwarmer art. 0609-619
По запросу
24
Clip, Wire art. 0623-262
По запросу
25
Cable, Throttle (inc. 26) art. 0687-147
По запросу
26
Nut, Jam art. 0623-464
По запросу
27
Wrap, Handlebar art. 0705-905
По запросу
28
Стопор Arctic Cat art. 0124-057
от 160 ₽
29
Washer art. 0124-056
По запросу
30
Зажим Arctic Cat art. 0123-788
По запросу
31
Kit, Throttle Cable Tool art. 1639-963
По запросу
