модель 2003 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2003MCDFCUSB)

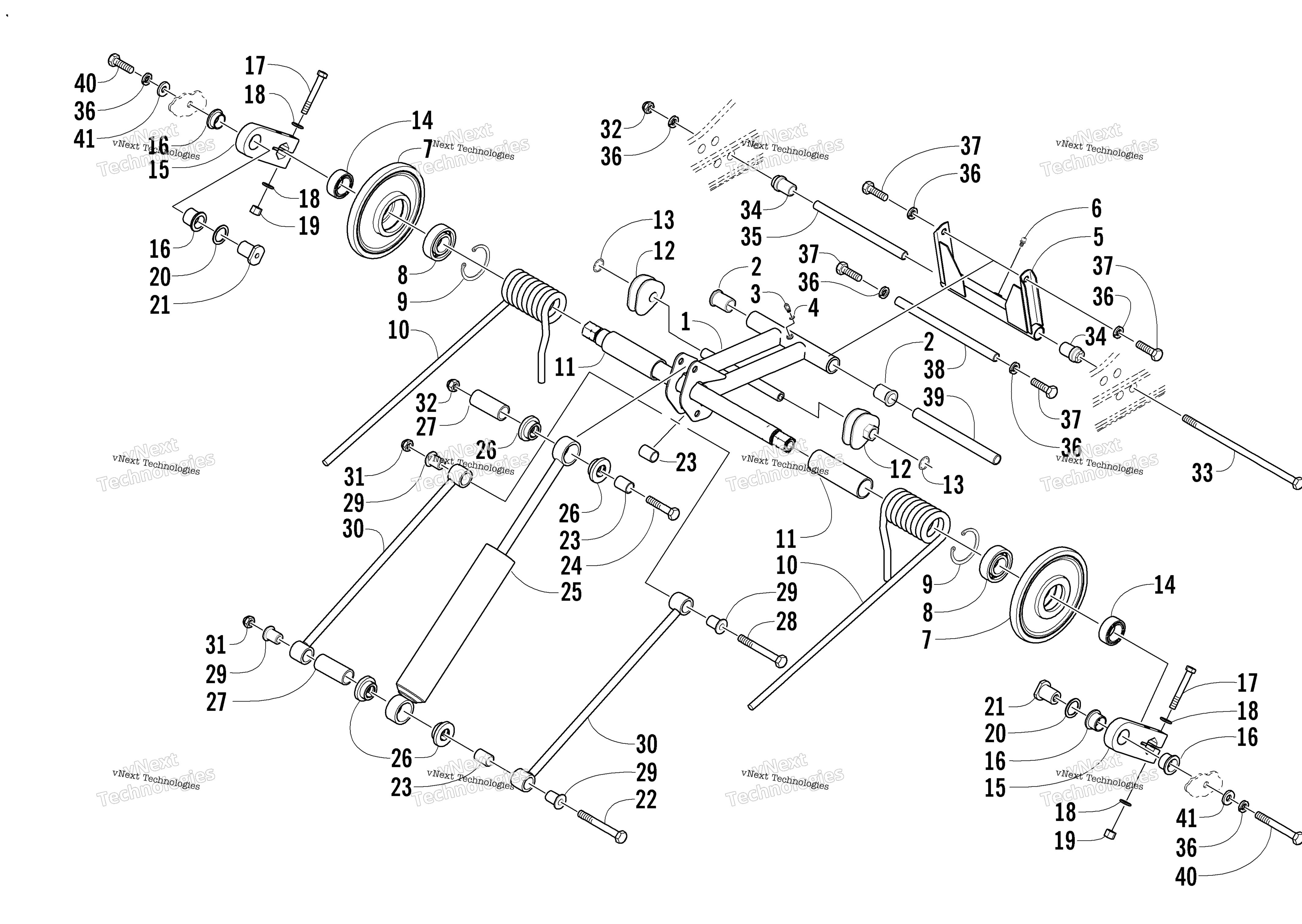

Схема задней части Suspension Rear Arm Assembly для MOUNTAIN CAT 570 (S2003MCDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Idler Platinum (Platinum) (inc. 2-4) art. 0704-783
По запросу
2
Bushing, Front Arm art. 2604-128
По запросу
3
Фиттинг art. 1623-010
По запросу
4
WASHER- GREASE FITTING art. 1623-011
По запросу
5
Arm, Rear (Platinum) (inc. 6) art. 0704-829
По запросу
6
Пресс масленка Arctic Cat art. 0623-922
от 578 ₽
7
Wheel, Idler (inc. 8-9) art. 1604-690
от 3 800 ₽
8
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
9
Ring, Retaining art. 0123-798
По запросу
10
SPRING,SUSPENSION-RH-PTD BLK (Black) art. 0704-888
По запросу
10
SPRING,SUSPENSION-LH-PTD BLK (Black) art. 0704-889
По запросу
11
Втулка подвески металлическая Arctic Cat art. 0114-254
от 882 ₽
12
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
12
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
13
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
14
Spacer, Pivot Idler Arm art. 1604-507
По запросу
15
Offset, Arm (Hex) - Assembly (inc. 16) art. 0704-981
По запросу
16
Втулка Arctic Cat art. 1604-202
По запросу
17
Болт 5/16-18 X2.25 Arctic Cat art. 8002-138
от 263 ₽
18
Шайба Arctic Cat art. 8050-242
По запросу
19
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
20
Шайба Arctic Cat art. 1604-187
от 368 ₽
21
Axle, Powder Metal art. 1604-181
По запросу
22
Болт art. 8002-232
По запросу
23
Sleeve art. 1604-139
По запросу
24
Screw, Cap art. 8002-226
По запросу
25
Shock Absorber - Rear Arm (inc. 26-27) art. 2604-161
По запросу
26
Втулка амортизатора Arctic Cat art. 1604-262
от 525 ₽
27
Втулка амортизатора Arctic Cat art. 1604-397
от 630 ₽
28
Screw, Cap art. 8002-233
По запросу
29
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
30
LINK,REAR SHOCK-PTD BLK art. 0704-350
По запросу
31
Nut, Hex - Thin Lock art. 8041-486
По запросу
32
Гайка art. 8040-486
По запросу
33
Screw, Cap art. 0623-907
По запросу
34
Втулка подвески Arctic Cat art. 1604-307
от 2 006 ₽
35
Ось подвески Arcti Cat art. 0604-194
от 1 491 ₽
36
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
37
Screw, Cap art. 8002-223
По запросу
38
Axle, Inner art. 0604-930
По запросу
39
Axle, Aluminum art. 2604-176
По запросу
40
Болт art. 8002-224
По запросу
41
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
