модель 2003 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2003MCDFCUSB)

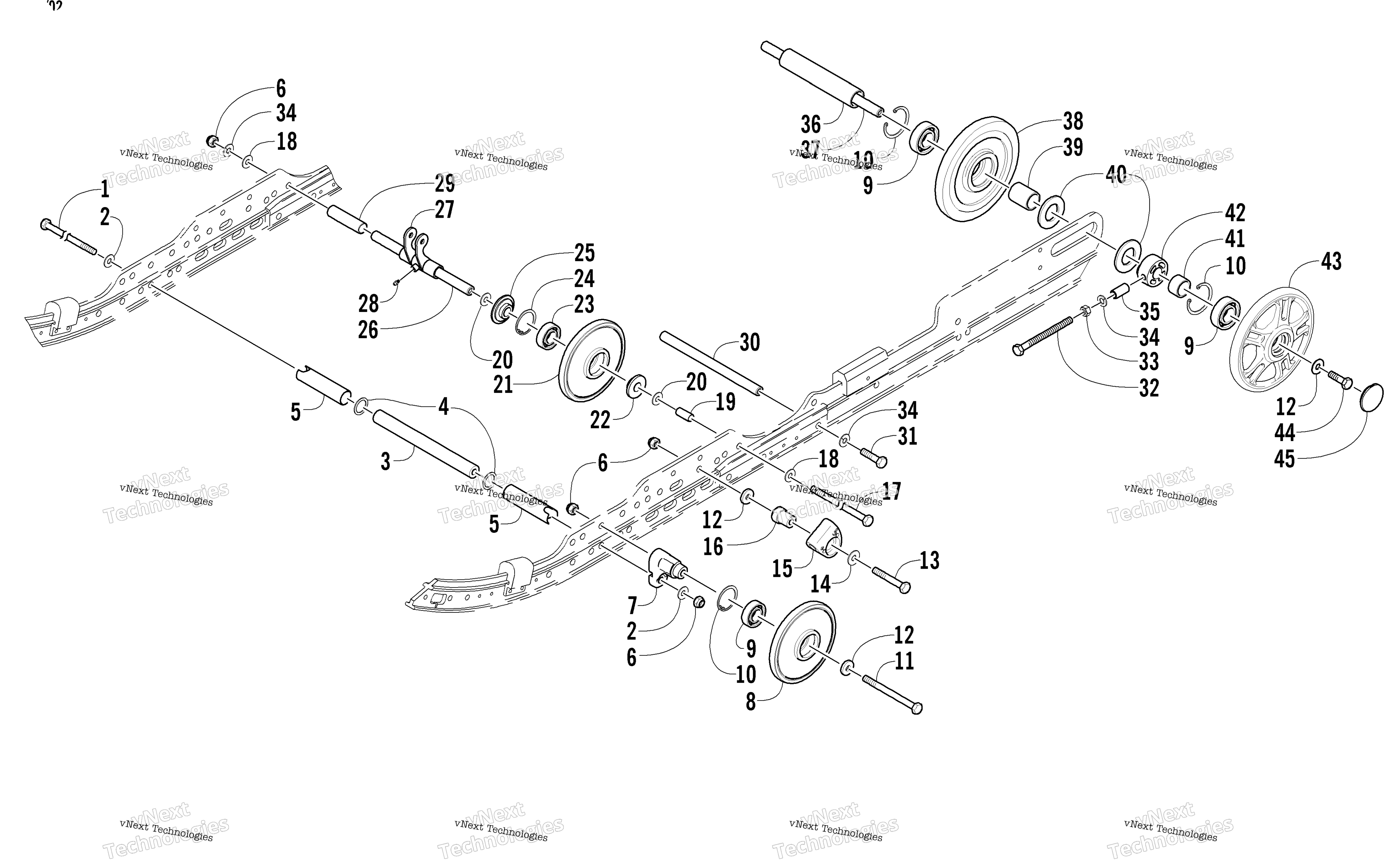

Схема Idler колесо узла для MOUNTAIN CAT 570 (S2003MCDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 0623-527
По запросу
2
WASHER, FLAT .375X.625X.064 art. 0623-439
По запросу
3
Ось рычага подвески Arctic Cat art. 1604-792
от 13 545 ₽
4
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
5
Spacer, Shock - Front Arm art. 1604-793
По запросу
6
Гайка art. 8040-486
По запросу
7
Кронштейн крепления ролика гусеницы Arctic Cat art. 2604-579
от 5 208 ₽
8
Каток гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-039
По запросу
9
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
10
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
11
Болт art. 8002-232
По запросу
12
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 6 шт.
13
Screw, Cap art. 8002-229
По запросу
14
Washer art. 8050-282
По запросу
15
Упор пружины задней подвески Arctic Cat art. 2604-516
По запросу
16
Block, Slide art. 0604-912
По запросу
17
Screw, Cap art. 0623-907
По запросу
18
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
19
Spacer art. 1604-213
По запросу
20
Шайба .641X1.187X.060 Z&Y Arctic Cat art. 0623-675
от 221 ₽
21
Ролик гусеницы 5,63 Arctic Cat art. 1604-684
от 6 794 ₽
22
Втулка колеса Arctic Cat art. 1604-773
от 788 ₽
23
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
24
Ring, Retaining art. 0123-798
По запросу
25
Заглушка колеса Arctic Cat art. 1604-772
от 683 ₽
26
Ось задней подвески Arctic Cat art. 1604-209
от 8 862 ₽
27
Опора заднего амортизатора Arctic Cat art. 0704-589
от 3 161 ₽
28
Пресс масленка Arctic Cat art. 0623-922
от 578 ₽
29
Втулка Arctic Cat art. 0603-105
от 1 901 ₽
30
Axle, Inner art. 0604-930
По запросу
31
Screw, Cap art. 8002-225
По запросу
32
Болт 3/8-16x5 Arctic Cat art. 0623-123
По запросу
33
Гайка Arctic Cat art. 8042-486
от 263 ₽
34
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
35
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
36
Spacer art. 1604-940
По запросу
37
Axle, Rear Wheel art. 1604-794
По запросу
38
Ролик гусеницы 160х20 мм черный Arctic Cat art. 3604-049
По запросу
39
Spacer, Rear Wheel Outer art. 1604-938
По запросу
40
Washer art. 0623-921
По запросу
41
Spacer, Idler Wheel - Rear art. 1604-939
По запросу
42
Bushing, Adjuster art. 0704-672
По запросу
43
Ролик art. 3604-055
По запросу
44
Screw, Cap art. 8002-223
По запросу
45
Крышка ролика гусеницы Arctic Cat art. 1604-952
По запросу
