модель 2003 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2003MCDFCUSB)

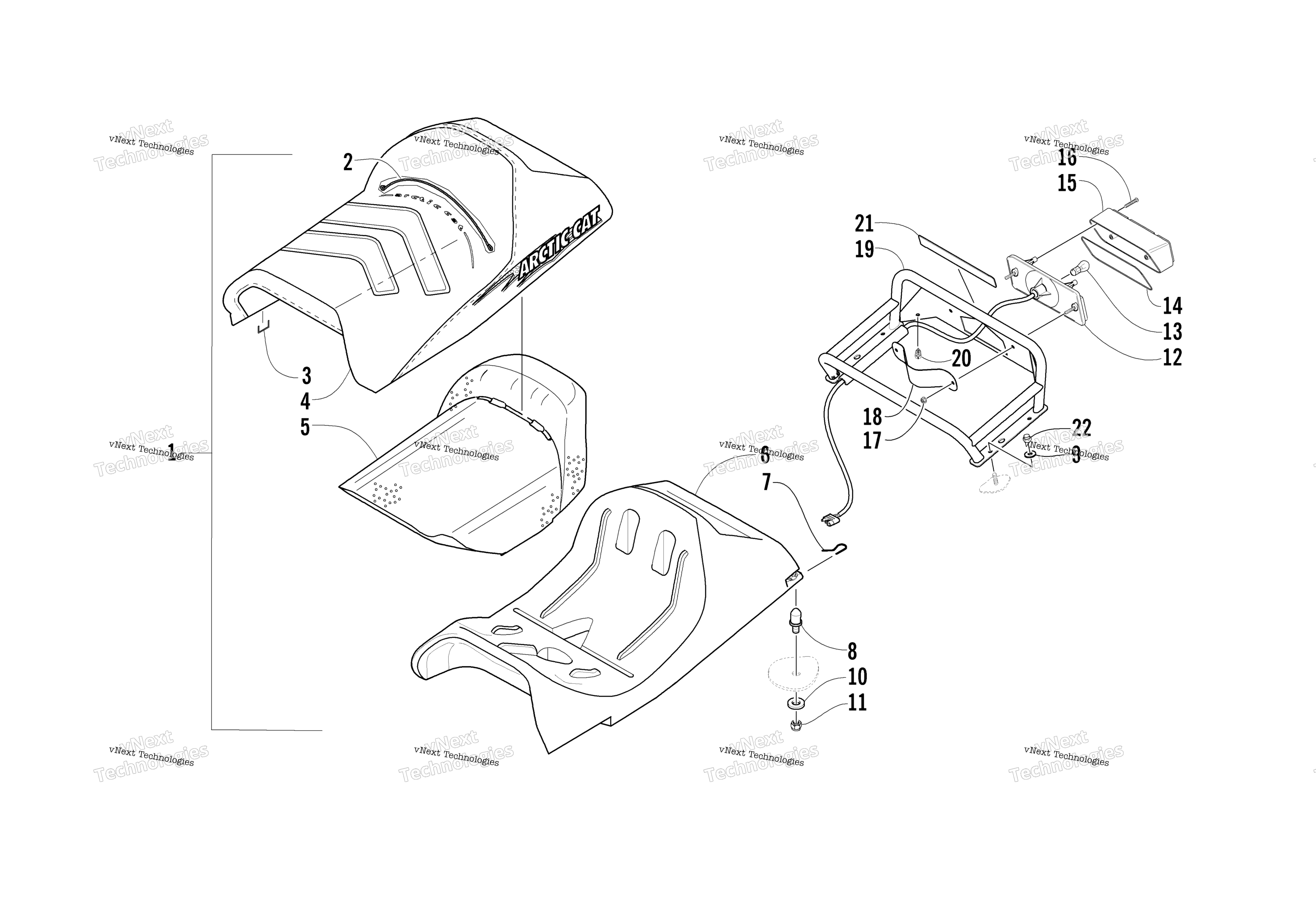

Схема Seat, Rack, и Taillight узла для MOUNTAIN CAT 570 (S2003MCDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Seat Assembly art. 1718-277
По запросу
1
Complete Seat Assembly (inc. 2-7) art. 1718-277
По запросу
2
Wire, Seat art. 1606-150
По запросу
3
Staple art. 0624-528
По запросу
4
Cover, Seat art. 1706-386
По запросу
5
Foam, Seat Cushion art. 1706-909
По запросу
6
SEATBASE W/FOAM - INJ MOLD art. 3606-193
По запросу
7
Clip, Retaining - Seat-Base art. 1623-056
По запросу
8
Stud, Latch - Seat - D art. 1623-076
По запросу
9
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
10
Шайба Arctic Cat art. 8050-242
По запросу
11
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
12
Корпус стоп-сигнала Arctic Cat art. 0609-091
от 7 644 ₽
13
Лампочка Arctic Cat art. 0109-460
от 221 ₽
14
Gasket, Taillight Lens art. 0609-092
По запросу
15
Стекло заднего фонаря art. 0609-090
По запросу
16
Screw, Retaining art. 0609-093
По запросу
17
Nut art. 0623-038
от 110 ₽
18
Plate, Protective - Taillight art. 2606-704
По запросу
19
Rack art. 1706-387
По запросу
20
Clip, Routing Optional art. 0623-101
По запросу
21
Decal, Caution - Rack art. 3611-107
По запросу
22
Nut, Cap art. 0123-108
По запросу
