модель 2003 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2003MCDFCUSB)

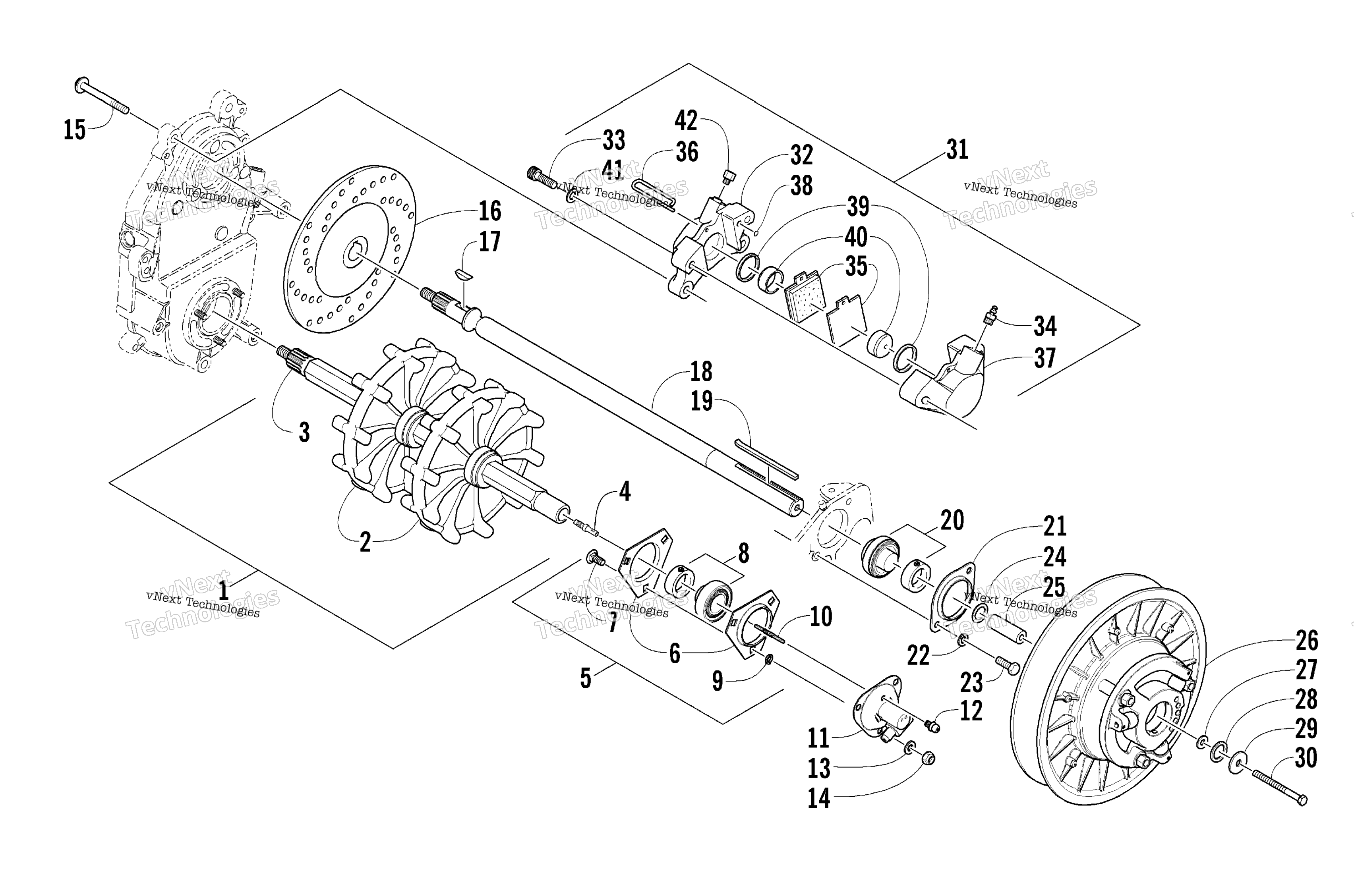

Схема привода Train Shafts And Brake Assemblies для MOUNTAIN CAT 570 (S2003MCDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Track Drive Assembly (inc. 2-4) art. 0728-072
По запросу
2
SPROCKET,DRIVE-10T (7.94")-1" BAND art. 1602-436
По запросу
3
Приводной вал гусеницы Arctic Cat art. 0602-958
По запросу
4
Втулка спидометра Arctic Cat art. 0120-247
По запросу
5
Plate, Flange - Bearing Assembly (inc. 6-9) art. 0702-476
По запросу
6
Пластина Arctic Cat art. 0602-198
По запросу
7
Болт Arctic Cat art. 8011-130
По запросу
8
Подшипник вала гусеницы Arctic Cat art. 1602-375
от 2 114 ₽
Аналог
4 788 ₽
Требуется 1 шт.
Подписаться
9
Кольцо Arctic Cat art. 0623-810
от 473 ₽
10
Адаптер-переходник троса спидометра Arctic Cat art. 0602-154
от 3 101 ₽
11
Адаптер привода спидометра Arctic Cat art. 0720-005
По запросу
12
Fitting, Grease art. 0104-062
По запросу
13
Шайба Arctic Cat art. 8050-242
По запросу
14
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
15
Screw, Cap art. 8020-315
По запросу
16
Disc, Brake art. 1602-205
По запросу
17
Key, Woodruff - Hardened art. 0602-598
По запросу
18
SHAFT,DRIVEN-PTD BLK art. 0702-266
По запросу
19
Key art. 0101-076
По запросу
20
Подшипник вала вариатора Arctic Cat art. 1602-099
По запросу
21
Plate, Flange art. 0602-892
По запросу
22
WASHER,SPR LOCK-5/16 .314X.583X.078 Z&Y art. 8051-242
По запросу
23
Болт Arctic Cat art. 8002-130
По запросу
24
Шайба 1.00X1.43X.030 Arctic Cat art. 0623-118
от 788 ₽
24
Шайба 1.00X1.43X.075 Arctic Cat art. 0623-119
от 987 ₽
25
Shaft, Stub art. 0648-066
По запросу
26
Clutch, Driven art. 0726-132
По запросу
27
Шайба Arctic Cat art. 0123-053
от 326 ₽
28
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
29
Шайба 21/64X1-1/2X Arctic Cat art. 0123-019
от 473 ₽
30
Screw, Cap art. 8002-141
По запросу
31
Caliper, Brake - Fixed/Duel Piston (inc. 32-42) art. 0602-829
По запросу
33
Screw, Cap art. 8005-679
По запросу
34
Fitting, Bleed art. 0602-707
По запросу
35
Тормозные колодки Bearcat 660 art. 1702-429
от 2 374 ₽
Аналог
2 374 ₽
Требуется 1 шт.
36
Pin, Retaining-Brake Pad art. 0602-706
По запросу
38
O-Ring, Housing art. 0602-729
По запросу
39
O-Ring, Retractor - Square art. 0602-583
По запросу
40
Piston art. 0602-708
По запросу
41
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
42
Fitting, Adapter - 1/8 NPT/DBL Flare art. 0602-590
По запросу
