модель 2003 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2003MCDFCUSB)

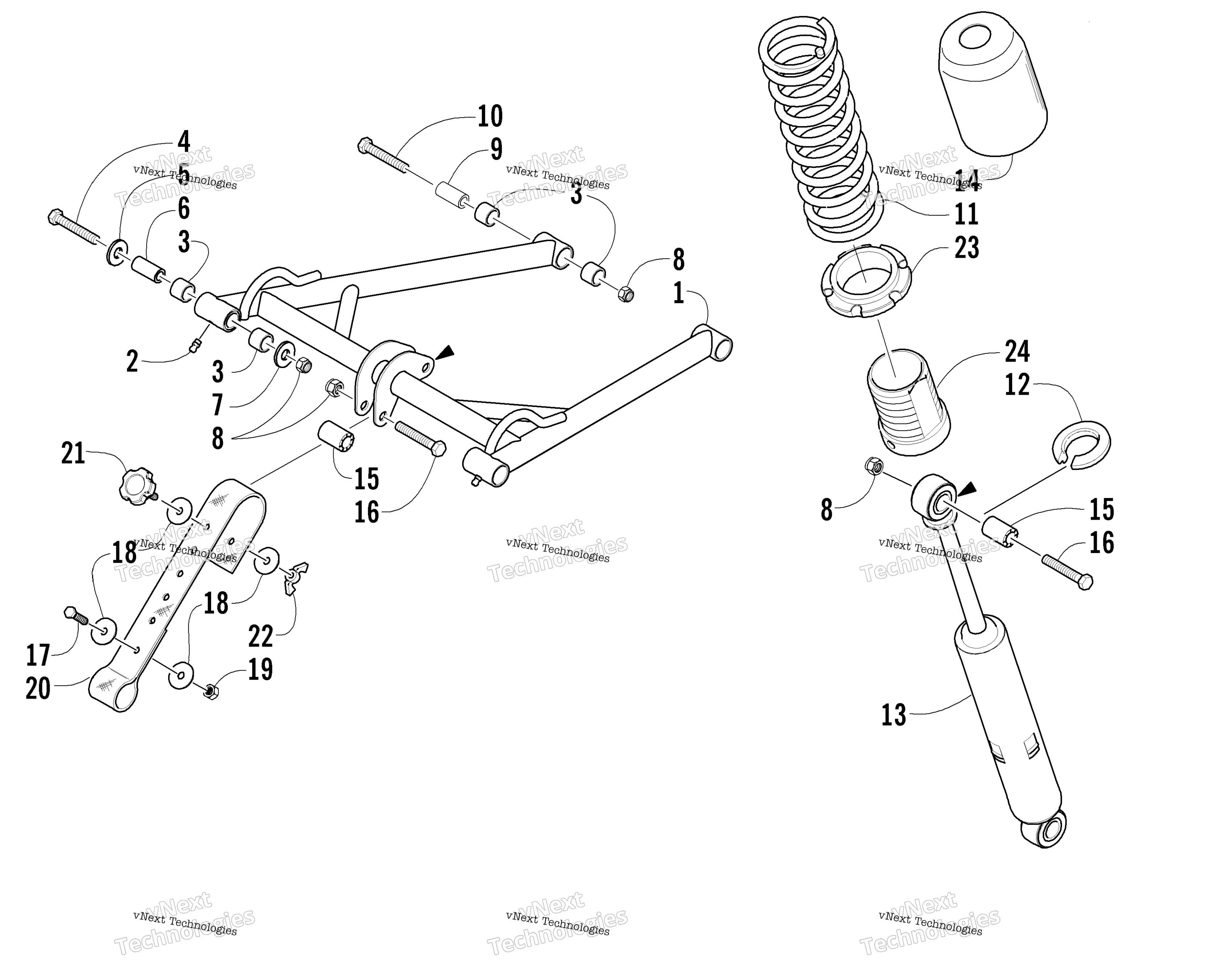

Схема задней части Suspension Front Arm Assembly для MOUNTAIN CAT 570 (S2003MCDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM,FRONT-L/W-FAB (Platinum) (inc. 2-3) art. 0704-919
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Втулка передних рычагов Arctic Cat art. 0604-889
от 525 ₽
4
Screw, Cap art. 8002-230
По запросу
5
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
6
Ось рычага Arctic Cat art. 1604-162
от 2 006 ₽
7
Washer art. 0114-197
По запросу
8
Гайка art. 8040-486
По запросу
9
Spacer art. 0104-629
По запросу
10
Screw, Cap art. 8002-228
По запросу
11
Spring, Compression art. 1603-171
По запросу
12
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 1 шт.
Подписаться
13
Shock Absorber, Front Arm art. 2604-160
По запросу
14
Кожух пружины амортизатора Arctic Cat art. 0604-590
По запросу
15
Втулка амортизатора Arctic Cat art. 0603-030
от 578 ₽
16
Screw, Cap art. 8002-226
По запросу
17
Screw, Cap art. 8002-042
По запросу
18
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
19
Nut, Lock art. 8041-366
По запросу
20
Strap, Limiter art. 2604-134
По запросу
21
Knob, Adjuster art. 1623-044
По запросу
22
Nut, Wing art. 0623-325
По запросу
23
Гайка-опора пружины амортизатора Arctic Cat art. 0603-259
от 578 ₽
24
Натяжитель пружины амортизатора Arctic Cat art. 0603-147
от 5 555 ₽
