модель 2003 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2003MCDFCUSB)

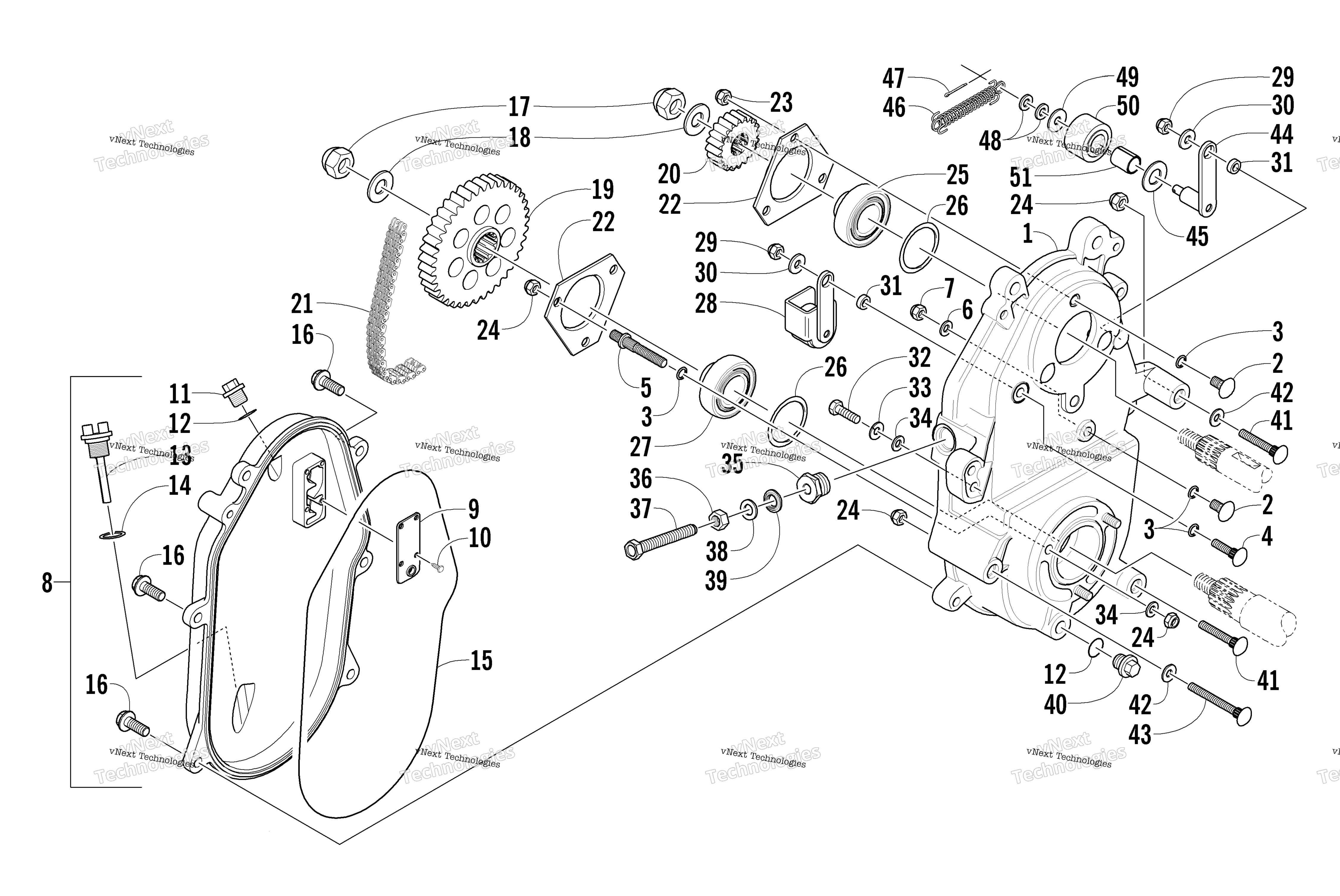

Схема привод / Dropcase узла для MOUNTAIN CAT 570 (S2003MCDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Корпус КПП Arctic Cat art. 0702-421
По запросу
2
Болт Arctic Cat art. 0123-523
от 578 ₽
3
Кольцо уплотнительное Arctic Cat art. 0607-025
от 263 ₽
4
Болт-шпилька Arctic Cat art. 0623-117
от 2 205 ₽
5
Шпилька Arctic Cat art. 0623-317
от 2 800 ₽
6
Шайба Arctic Cat art. 0623-094
от 110 ₽
7
NUT,5/16-18 HEX-REG-GR5 Z&Y art. 8042-426
По запросу
8
COVER, DROPCASE-MFG ASSY (UNPTD) (inc. 9-11 and one No. 12) art. 7996-258
По запросу
9
COVER, OIL VENT art. 1602-152
По запросу
10
Screw, Self-Tapping art. 0623-081
По запросу
11
Plug, Drain art. 0623-293
По запросу
12
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
13
Stick, Oil Level art. 0602-462
По запросу
14
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
15
Прокладка крышки КПП Arctic Cat art. 0602-437
По запросу
16
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
17
Гайка Arctic Cat art. 0623-465
от 987 ₽
18
Washer, Spring art. 0623-231
По запросу
19
Sprocket - 44T art. 1602-245
По запросу
20
Шестерня КПП 18 зубьев Arctic Cat art. 0602-445
от 6 280 ₽
21
Цепь КПП, 72 звена Arctic Cat art. 0602-972
от 16 900 ₽
22
Пластина Arctic Cat art. 0602-198
По запросу
23
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
24
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
25
Подшипник Arctic Cat art. 1702-180
от 4 127 ₽
26
Кольцо резиновое Arctic Cat art. 0602-801
от 263 ₽
27
Подшипник Arctic Cat art. 1702-179
от 3 146 ₽
28
ADJUSTER,CHAIN-MANUAL (BIG BUSHING) art. 0702-324
По запросу
29
Гайка Arctic Cat art. 0623-122
от 221 ₽
30
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
31
Bushing art. 0602-369
По запросу
32
SCREW,CAP-HH 5/16-18 X1.50 G5 Z&Y art. 8002-135
По запросу
33
WASHER,SPR LOCK-5/16 .314X.583X.078 Z&Y art. 8051-242
По запросу
34
Шайба Arctic Cat art. 8050-247
По запросу
35
Адаптер натяжителя цепи art. 0602-876
По запросу
36
Гайка Arctic Cat art. 0123-150
от 116 ₽
37
Screw, Cap art. 1602-101
По запросу
38
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
39
Seal art. 2623-057
По запросу
40
Plug, Drain art. 0623-293
По запросу
41
Screw, Cap art. 8011-139
По запросу
42
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
43
Bolt, Carriage art. 8011-143
По запросу
44
Arm, Tightener art. 0702-115
По запросу
45
Washer art. 0623-283
По запросу
46
Spring Assembly art. 0702-130
По запросу
47
Pin, Cotter art. 0123-082
По запросу
48
Washer art. 8050-212
По запросу
49
Washer art. 0623-284
По запросу
50
Ролик натяжителя цепи ГРМ Arctic Cat art. 0702-129
от 5 093 ₽
51
Подшипник Arctic Cat art. 0602-383
По запросу
