модель 2003 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2003MCDFCUSB)

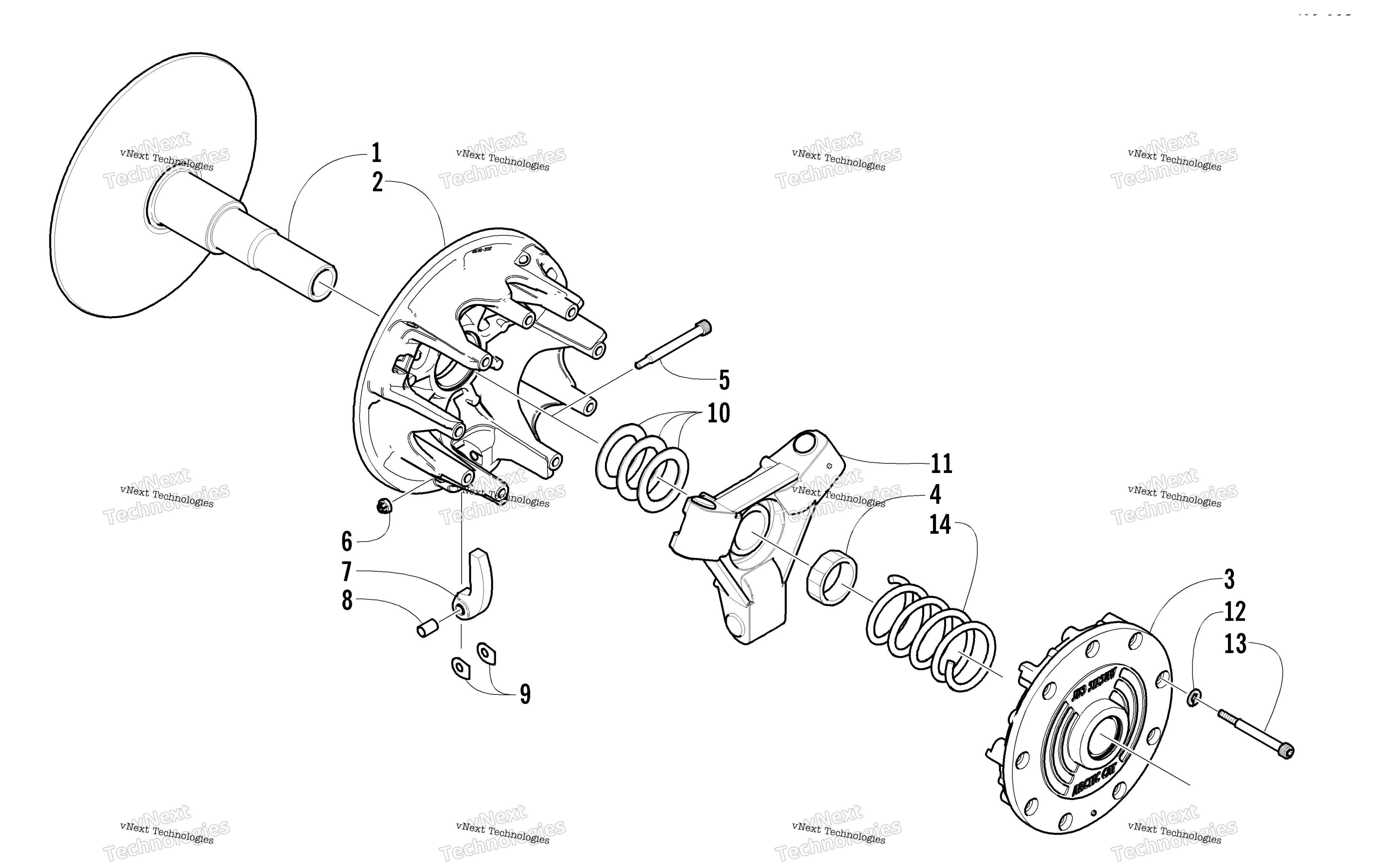

Схема привода Clutch для MOUNTAIN CAT 570 (S2003MCDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
KIT, CAM ARM REPAIR- W/O ARMS (inc. 5, 6, 8, and 9) art. 1639-030
По запросу
1
Sheave, Stationary art. 0646-325
По запросу
2
Sheave, Moveable-W/BRG art. 0746-074
По запросу
3
Cover - Drive Clutch art. 0746-086
По запросу
4
Nut art. 0646-140
По запросу
5
Болт грузика вариатора Arctic Cat art. 0646-295
от 1 301 ₽
Аналог
1 301 ₽
Требуется 3 шт.
6
Гайка оси грузика вариатора Arctic Cat art. 0623-392
от 1 301 ₽
Аналог
1 301 ₽
Требуется 3 шт.
7
ARM,CAM-W/BRG-53.0 GRAM (inc. 8) (3-6,000 ft Alt.) art. 0746-539
По запросу
7
Arm, Cam (inc. 8) (Over 9,000 ft Alt.) art. 0746-585
По запросу
7
ARM, CAM-W/ BRG-52-GRAM (inc. 8) (6-9000 ft Alt.) art. 0746-592
По запросу
7
ARM, CAM-W/ BRG 54.5 GRAM (inc. 8) art. 0746-588
По запросу
8
Подшипник Arctic Cat art. 0646-160
от 3 119 ₽
9
Шайба грузика вариатора Arctic Cat art. 0646-101
По запросу
10
Washer, Spacer - Clutch .060 (BLACK) art. 0646-265
По запросу
11
Spider, Assembly art. 0746-118
от 8 057 ₽
12
Washer, Spring Lock - 1/4 .252X.487X.062 Z&Y art. 8051-212
По запросу
13
Screw, Machine art. 0623-596
По запросу
14
Пружина ведущего вариатора Arctic Cat art. 0646-229
По запросу
725
Kit, Drive Clutch-UNCAL-8.25 30MM/D art. 0746-839
По запросу
746
Kit, Drive Clutch-UNCAL-8.25 30MM/D art. 0746-839
По запросу
