модель 2003 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2003MCDFCUSB)

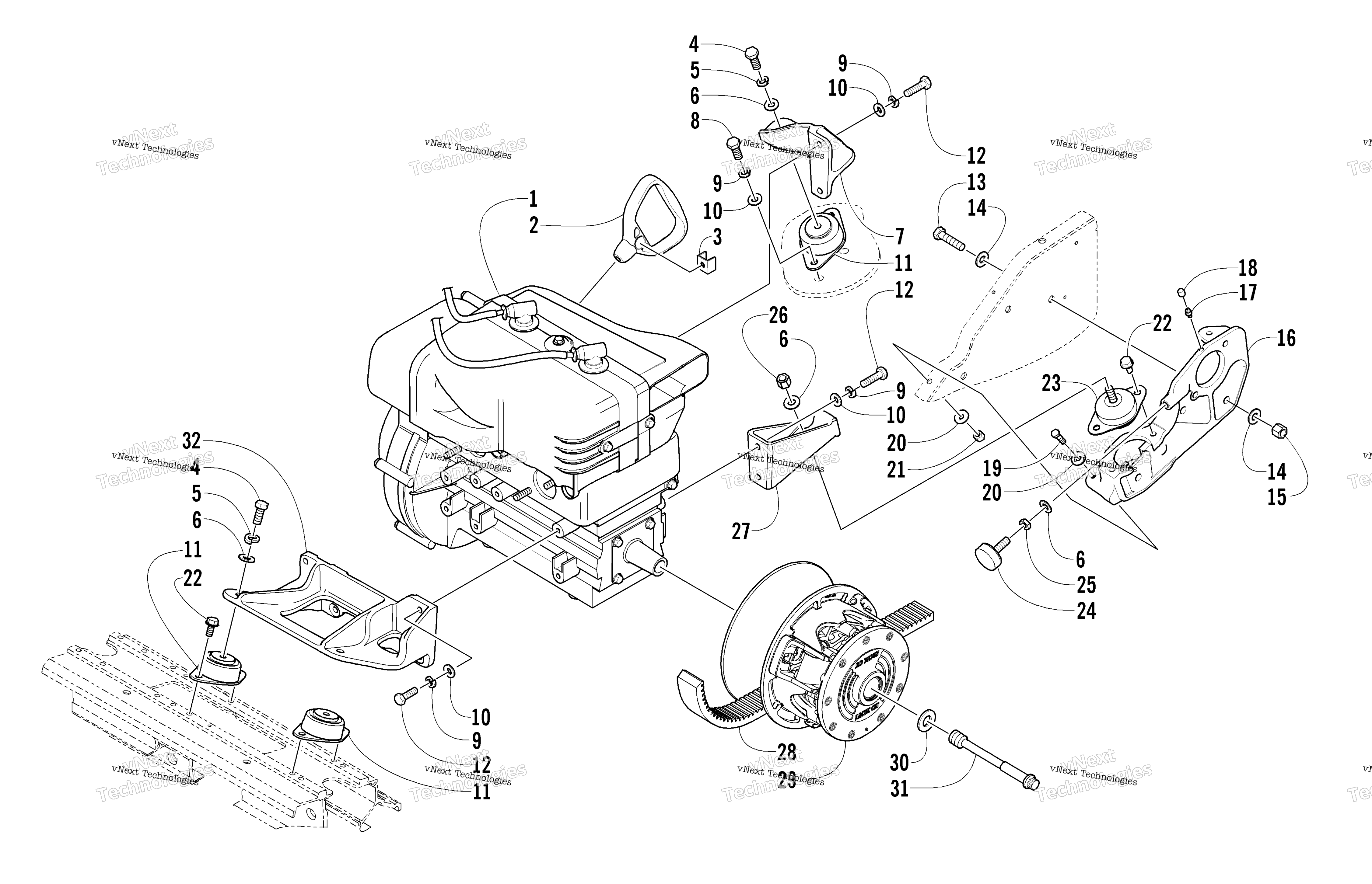

Схема двигателя And Related Parts для MOUNTAIN CAT 570 (S2003MCDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Long Block, Engine - 570 art. 0762-584
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Screw, Cap art. 8002-221
По запросу
5
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
6
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
7
Bracket, Mounting - Engine - Right - Rear art. 0708-132
По запросу
8
Болт Arctic Cat art. 8002-130
По запросу
9
Washer, Lock art. 8051-247
По запросу
10
Шайба Arctic Cat art. 8050-247
По запросу
11
MOUNT,ENGINE art. 0608-645
По запросу
12
SCREW,CAP-HH 5/16-18 X1.00 G5 Z&Y art. 8002-132
По запросу
13
Screw, Cap art. 8002-225
По запросу
14
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
15
Nut, Lock art. 0623-026
По запросу
16
Bracket, Mounting - Engine/Bearing Support (inc. 17-18) art. 0708-400
По запросу
17
Fitting, Grease art. 0623-899
По запросу
18
Cap art. 0623-904
По запросу
19
Screw, Cap art. 8002-041
По запросу
20
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
21
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
22
Screw, Self-Tapping art. 0623-765
По запросу
23
Mount, Engine - Assembly art. 0708-145
По запросу
24
Bumper, Torque art. 0608-784
По запросу
25
Nut, Jam art. 0123-191
По запросу
26
Гайка art. 8040-486
По запросу
27
Bracket, Mounting - Engine - Left - Rear art. 0708-133
По запросу
28
Ремень вариатора Arctic Cat art. 0627-020
По запросу
29
Kit, Drive Clutch-UNCAL-8.25 30MM/D art. 0746-839
По запросу
30
Washer, High Collar art. 0623-210
По запросу
31
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
32
Bracket, Mounting - Engine - Front art. 0708-131
По запросу
