модель 2003 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2003MCDFCUSB)

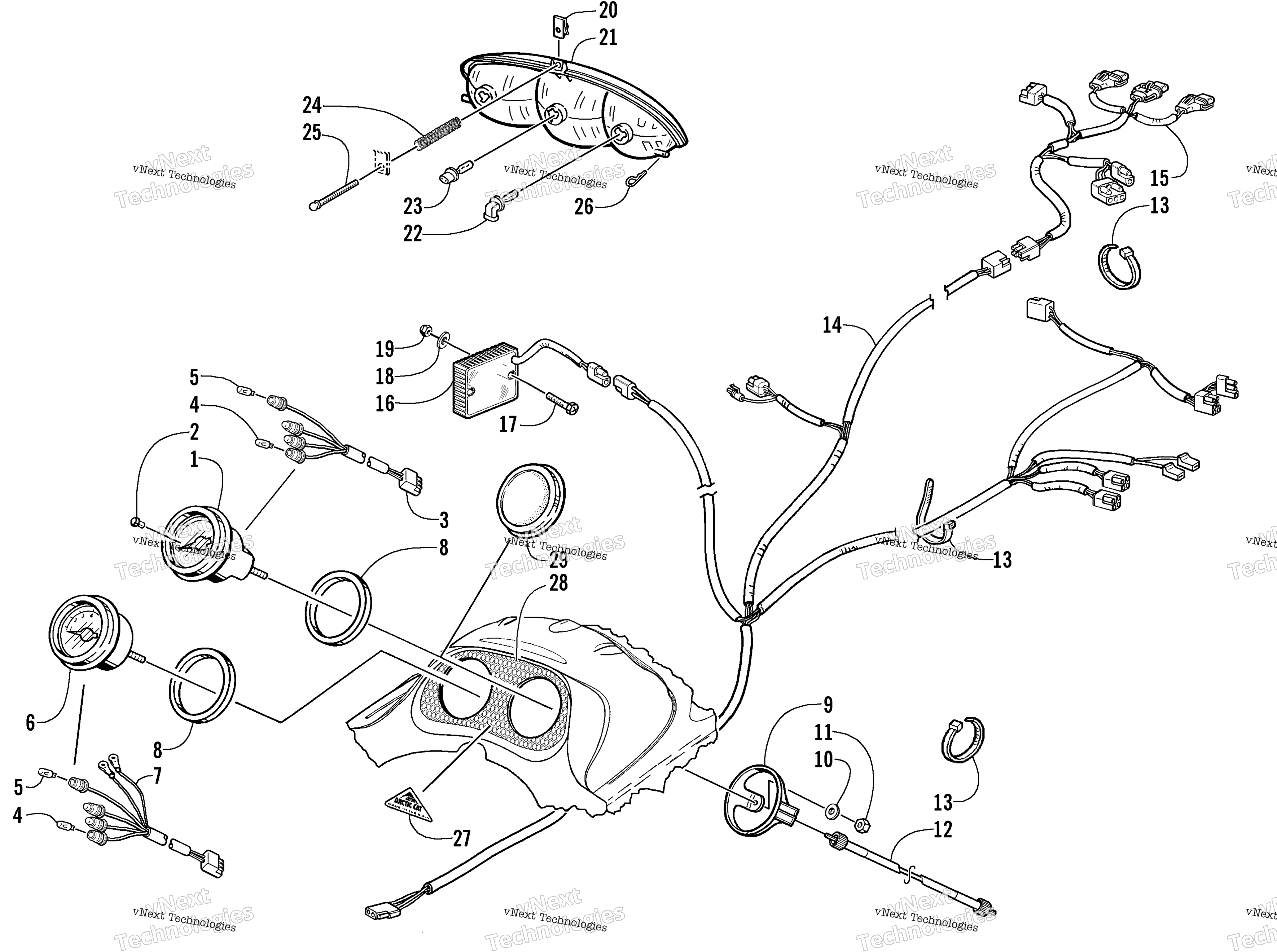

Схема headlight, Instruments, и Wiring Assemblies для MOUNTAIN CAT 570 (S2003MCDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
SPEEDOMETER, 100MPH-W/O AC LOGO (inc. 2-3, three No. 4, and one No. 5) art. 0620-238
По запросу
2
Knob, Tripmeter art. 0620-073
По запросу
3
Harness, Bulb - Speedometer (inc. three No. 4 and one No. 5) art. 0620-151
По запросу
4
BULB,T-10 WEDGE BASE-12V 1.7W art. 0620-149
По запросу
5
Bulb art. 0230-020
По запросу
6
Tachometer (inc. 7, three No. 4, and one No. 5) art. 0620-277
По запросу
7
Harness, Tachometer (inc. three No. 4 and one No. 5) art. 0620-278
По запросу
8
Прокладка Arctic Cat art. 0620-135
от 578 ₽
9
Держатель спидометра Arctic Cat art. 0620-134
По запросу
10
Washer art. 8050-212
По запросу
11
Nut art. 0623-038
от 110 ₽
12
Трос спидометра Arctic Cat art. 0620-269
от 1 916 ₽
13
Зажим Arctic Cat art. 0123-788
По запросу
14
Harness, Main art. 0686-766
По запросу
15
Harness, Hood art. 0686-856
По запросу
16
Regulator, Voltage art. 0630-142
По запросу
17
Screw, Cap art. 8002-044
По запросу
18
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
19
Nut, Lock art. 8041-366
По запросу
20
U-Nut art. 0623-757
По запросу
21
Фара ( стекло затерто от упаковки) art. 0609-250
По запросу
22
Лампа art. 0609-251
По запросу
23
Лампа фары Arctic Cat art. 0609-252
По запросу
24
Spring, Adjuster art. 0623-466
По запросу
25
Screw, Thumb art. 0623-467
По запросу
26
Clip, Hairpin art. 0623-847
По запросу
27
Decal, "Made In U.S.A." - Domed Included in Hood w/Decals art. 3611-611
По запросу
28
Decal, Instrument - Hood Included in Hood w/Decals art. 4611-634
По запросу
29
Заглушка панели приборов Arctic Cat art. 2606-069
По запросу
