модель 2003 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2003MCDFCUSB)

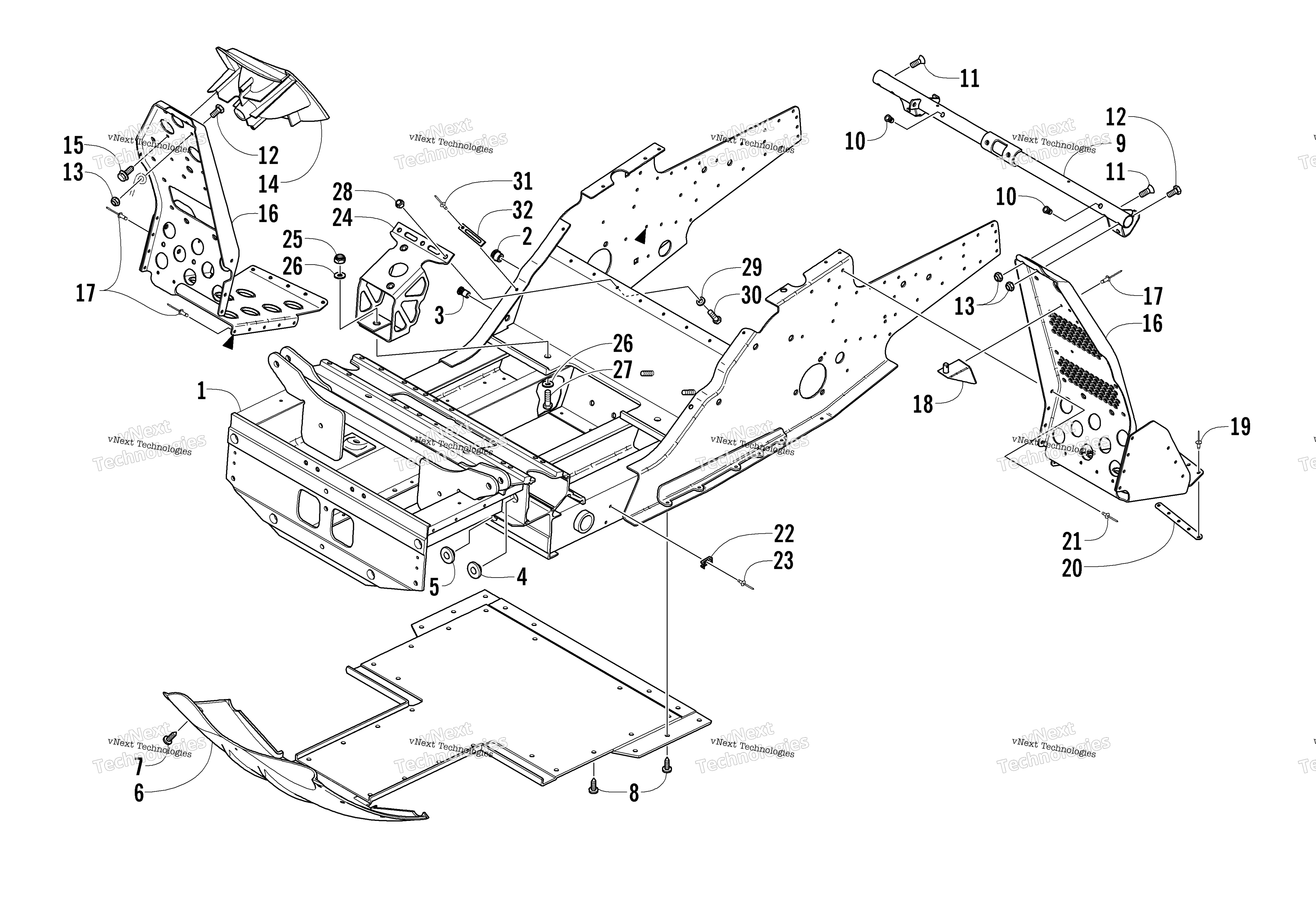

Схема передней части Frame And Footrest Assembly для MOUNTAIN CAT 570 (S2003MCDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis Assembly (inc. 2-5) art. 0707-732
По запросу
2
Insert art. 0623-581
По запросу
3
Insert art. 0623-582
По запросу
4
Insert, Upper A-Arm Mount art. 0607-421
По запросу
5
Insert, Lower A-Arm Mount art. 0607-420
По запросу
6
BELLYPAN-LH (BLK) (Pewter) art. 1606-709
По запросу
7
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
8
Винт Arctic Cat art. 2623-164
от 368 ₽
9
Support, Steering (inc. 10) art. 0705-866
По запросу
10
Insert art. 0623-779
По запросу
11
Screw, Machine art. 8019-614
По запросу
12
Screw, Cap art. 8002-039
По запросу
13
Nut, Lock art. 8041-366
По запросу
14
Cup, Recoil Rope art. 1606-062
По запросу
15
Screw, Self-Tapping art. 0623-297
По запросу
16
Footrest - Left art. 2606-733
По запросу
16
Footrest - Right art. 2606-800
По запросу
17
Rivet art. 0623-166
По запросу
18
Bracket, Mounting - Guard art. 0705-173
По запросу
19
Rivet art. 0623-282
По запросу
20
PLATE,BACKING-FOOTREST-PTD BLK art. 2706-110
По запросу
21
Rivet art. 0623-341
По запросу
22
Spacer art. 0623-228
По запросу
23
Rivet art. 8060-428
По запросу
24
Bracket, Engine Mounting art. 0708-398
По запросу
25
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
26
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
27
SCREW,CAP-HH 5/16-18 X1.00 G5 Z&Y art. 8002-132
По запросу
28
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
29
Washer art. 8050-212
По запросу
30
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
31
Клепка Arctic Cat art. 8060-504
от 116 ₽
32
Зажим Arctic Cat art. 1623-984
По запросу
