модель 2003 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2003MCDFCUSB)

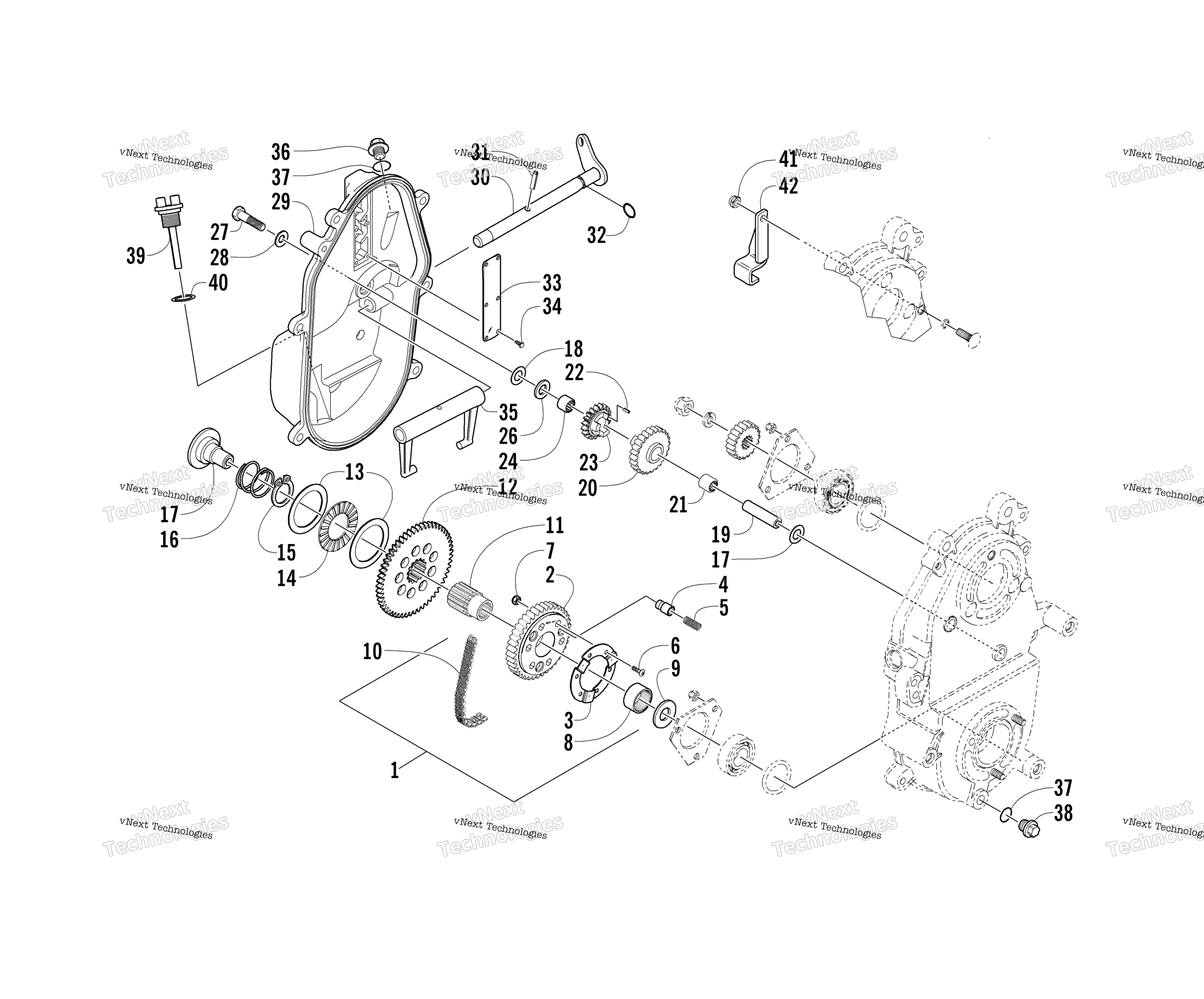

Схема привод / Reverse Dropcase узел (Optional) для MOUNTAIN CAT 570 (S2003MCDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
KIT,REVERSE 18:44/13W art. 3639-049
По запросу
1
Шестерня КПП 44 зуба Arctic Cat art. 0702-629
от 30 146 ₽
3
Упорная пластина Arctic Cat art. 0602-144
По запросу
4
Палец шестерни КПП Arctic Cat art. 0602-133
от 1 943 ₽
5
Пружина Arctic Cat art. 0602-138
от 473 ₽
6
Винт Arctic Cat art. 0623-182
от 190 ₽
7
Гайка Arctic Cat art. 0123-430
от 263 ₽
8
Подшипник Arctic Cat art. 0602-016
По запросу
9
Шайба Arctic Cat art. 0602-012
По запросу
10
Цепь КПП Arctic Cat art. 1602-042
По запросу
11
Муфта вала КПП Yamaha art. 1602-048
от 16 664 ₽
12
Шестерня КПП 55 зубьев Arctic Cat art. 0702-048
По запросу
13
Шайба Arctic Cat art. 0602-023
По запросу
14
Подшипник Arctic Cat art. 0602-022
По запросу
15
Ring, Retaining art. 0602-024
По запросу
16
Пружина возвратная КПП Arctic Cat art. 0602-028
от 2 762 ₽
17
Стопор задней передачи art. 0638-881
По запросу
18
Шайба Arctic Cat art. 0602-215
от 578 ₽
19
Вал КПП Arctic Cat art. 0602-094
от 4 342 ₽
20
Шестерня реверса КПП Arctic Cat art. 0702-449
По запросу
21
Подшипник игольчатый КПП Arctic Cat art. 0602-018
По запросу
22
Палец Arctic Cat art. 0602-366
от 221 ₽
23
Шестерня КПП 19 зубьев art. 0702-366
По запросу
24
Подшипник Arctic Cat art. 1602-045
По запросу
25
Шестерня КПП 18 зубьев Arctic Cat art. 0602-445
от 6 280 ₽
26
Шайба шестерни заднего хода КПП Arctic Cat art. 1602-044
По запросу
27
Болт Arctic Cat art. 8002-130
По запросу
28
Шайба Arctic Cat art. 8050-242
По запросу
29
COVER, DROPCASE-REV-ASSY art. 0702-493
По запросу
30
Shaft, Shift Fork art. 0702-492
По запросу
31
Штифт вала Arctic Cat art. 0623-542
от 263 ₽
32
Кольцо уплотнительное Arctic Cat art. 0602-021
По запросу
33
Cover, Oil Vent art. 1602-151
По запросу
34
Screw, Self-Tapping art. 0623-081
По запросу
35
Вилка включения передач Arctic Cat art. 0602-085
По запросу
36
Plug, Drain (One Included in Kit) art. 0623-293
По запросу
37
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
38
Пробка КПП с магнитом Arctic Cat art. 0602-479
По запросу
39
Масляный щуп Arctic Cat art. 0602-483
от 3 675 ₽
40
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
41
Гайка Arctic Cat art. 0623-122
от 221 ₽
42
Направляющая цепи Arctic Cat art. 0702-553
от 6 279 ₽
