модель 2003 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2003MCDFCUSB)

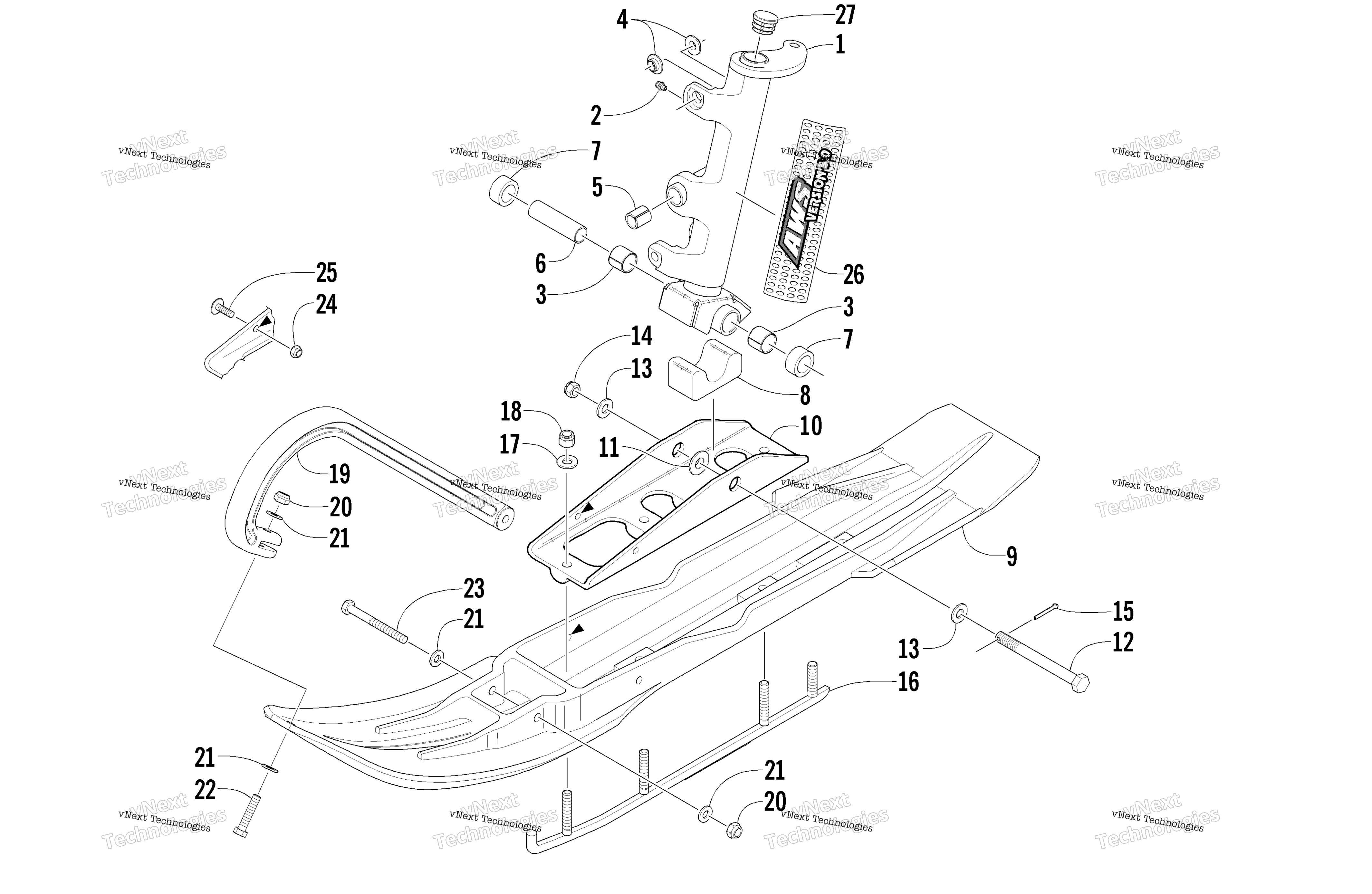

Схема Ski и Spindle узла для MOUNTAIN CAT 570 (S2003MCDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Spindle, Steering - Left (Platinum) (inc. 2-5) art. 1703-077
По запросу
1
Spindle, Steering - Right (Platinum) (inc. 2-5) art. 1703-076
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
4
Insert, Spindle art. 0603-647
По запросу
5
Втулка Arctic Cat art. 0603-083
По запросу
6
AXLE,SPINDLE art. 2603-548
По запросу
7
Spacer art. 1603-908
По запросу
8
Damper, Ski art. 1603-960
По запросу
9
Ski, Plastic (Platinum) art. 1703-078
По запросу
10
Saddle, Ski (Platinum) (inc. 10) art. 1703-079
По запросу
11
Insert, Ski Saddle art. 0603-621
По запросу
12
Screw, Cap art. 0623-552
По запросу
13
Washer art. 0623-728
По запросу
14
Nut, Lock art. 0123-296
По запросу
15
Шплинт art. 0123-458
По запросу
16
Коньки art. 1703-003
от 3 010 ₽
17
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 8 шт.
Подписаться
18
Гайка art. 8040-486
По запросу
19
HANDLE,PLASTIC-BLACK (Platinum) art. 0603-624
По запросу
20
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
21
Шайба Arctic Cat art. 8050-247
По запросу
22
SCREW,CAP-HH 5/16-18 X1.50 G5 Z&Y art. 8002-135
По запросу
23
Screw, Cap art. 8002-143
По запросу
24
Nut, Lock art. 8041-366
По запросу
25
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
26
Decal, "AWS" - Spindle - Left art. 4611-637
По запросу
26
Decal, "AWS" - Spindle - Right art. 4611-636
По запросу
27
Cap art. 0623-831
По запросу
