модель 2003 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2003MCDFCUSB)

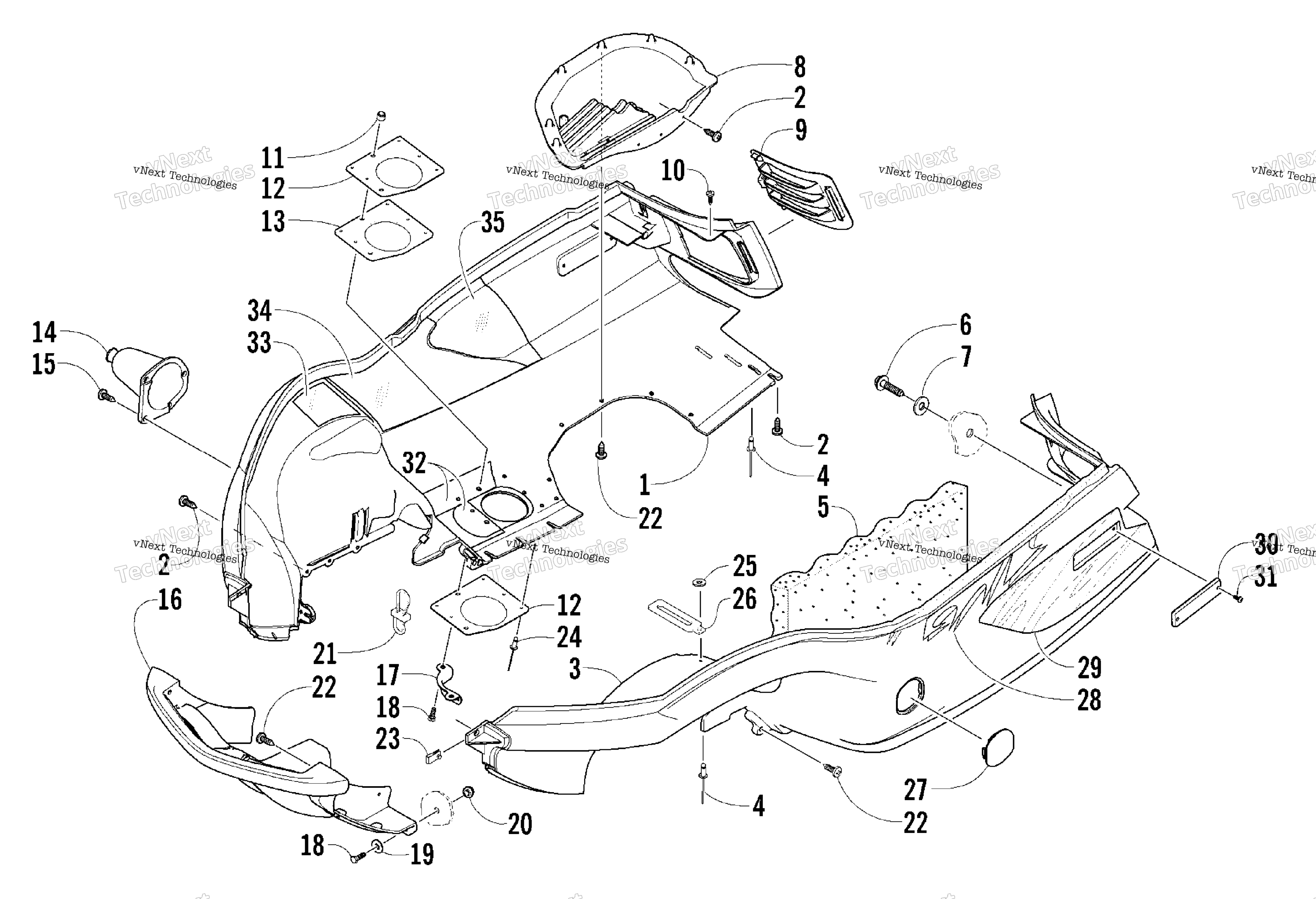

Схема Belly поддон и передний Bumper узла для MOUNTAIN CAT 570 (S2003MCDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Right (Silver) art. 1706-392
По запросу
2
Винт Arctic Cat art. 2623-164
от 368 ₽
3
Belly Pan - Left (Silver) art. 1706-389
По запросу
4
Клепка art. 8061-508
По запросу
5
Foam, Belly Pan - Left art. 0617-315
По запросу
6
Screw, Self-Tapping art. 0623-647
По запросу
7
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
8
Guard, Dropcase art. 2606-856
По запросу
9
Louver, Air-Intake - Right (Silver) art. 2606-734
По запросу
9
Louver, Air-Intake - Left (Silver) art. 2606-735
По запросу
10
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
11
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
12
SHIELD, EXH (570 F/C)-PTD BLK art. 0712-939
По запросу
13
Seal, Exhaust art. 1612-514
По запросу
14
Пыльник рулевой тяги Arctic cat art. 0605-333
По запросу
14
Пыльник рулевой тяги Arctic Cat art. 0605-332
По запросу
15
Screw, Self-Tapping art. 0623-564
По запросу
16
Bumper, Front Pewter (Pewter) art. 2606-737
По запросу
17
Deflector, Exhaust Outlet (Black) art. 0712-879
По запросу
18
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
19
Washer art. 8050-222
По запросу
20
Nut, Lock art. 8041-366
По запросу
21
Cable, Tie - Double Loop art. 0623-285
По запросу
22
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
23
U-Nut art. 0623-427
По запросу
24
Rivet art. 8060-508
По запросу
25
Washer, Flat art. 0123-149
По запросу
26
Зажим Arctic Cat art. 1623-984
По запросу
27
Panel, Clutch Access (Silver) art. 2606-747
По запросу
28
Decal, Bellypan - Upper Left art. 4611-547
По запросу
28
Decal, Bellypan - Upper Right art. 4611-546
По запросу
29
Decal, Bellypan - Lower Right art. 4611-540
По запросу
29
Decal, Bellypan - Lower Left art. 4611-541
По запросу
30
Reflector, Front Amber art. 0606-526
По запросу
31
Clip, Retaining art. 0623-269
По запросу
32
Foil, Protective art. 0619-206
По запросу
33
Foil, Protective - Upper Front art. 2606-387
По запросу
34
Foil, Protective - Lower Front art. 2606-376
По запросу
35
Foil, Protective - Upper Rear art. 2606-375
По запросу
