модель 2008 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO BLACK (S2008ACDPRUSB)

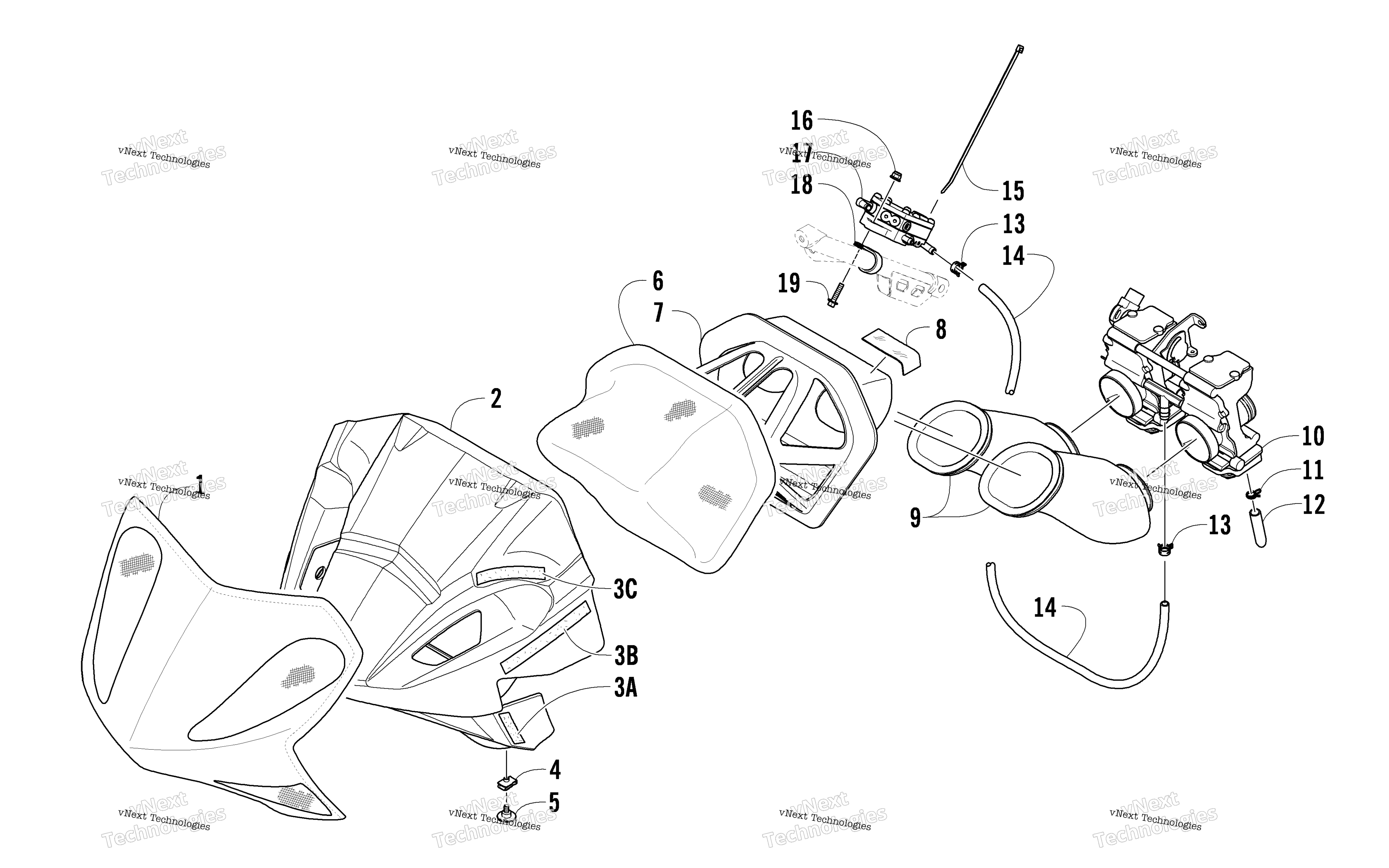

Схема Воздушный Silencer, Carburetor, и топливный насос узла для 600 SNO PRO BLACK (S2008ACDPRUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screen, Air Silencer art. 5606-633
По запросу
2
Silencer, Air art. 6606-266
По запросу
3
Velcro Hook - 1 in. x 4 in. Part number for individual Velcro hook length not available art. C
По запросу
3
Velcro Hook - 1 in. x 4.25 in. Part number for individual Velcro hook length not available art. B
По запросу
3
Velcro Hook - 1 in. x 7 in. Part number for individual Velcro hook length not available art. A
По запросу
3
Velcro - 6.5 ft art. 6990-283
По запросу
4
Клипса Arctic Cat art. 0423-577
от 168 ₽
5
SCREW,FUEL TANK art. 0423-130
По запросу
6
Screen, Air Intake art. 5606-632
По запросу
7
Holder, Screen - Air Intake art. 5606-836
По запросу
8
Foil, Protective art. 2606-554
По запросу
9
Boot, Carburetor art. 1670-984
По запросу
10
Carburetor art. 1670-977
По запросу
11
Clamp, Hose art. 0623-652
По запросу
12
Hose, Drain - 1.5 in. art. 0610-442
По запросу
13
Clamp, Hose art. 1623-197
По запросу
14
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
15
Зажим Arctic Cat art. 0123-788
По запросу
16
Гайка Arctic Cat art. 8427-602
от 116 ₽
17
Pump, Fuel w/o Oil Inlet art. 1670-230
По запросу
18
Clamp, Retaining art. 1623-777
По запросу
19
Болт Arctic Cat art. 8408-625
от 116 ₽
