модель 2008 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO BLACK (S2008ACDPRUSB)

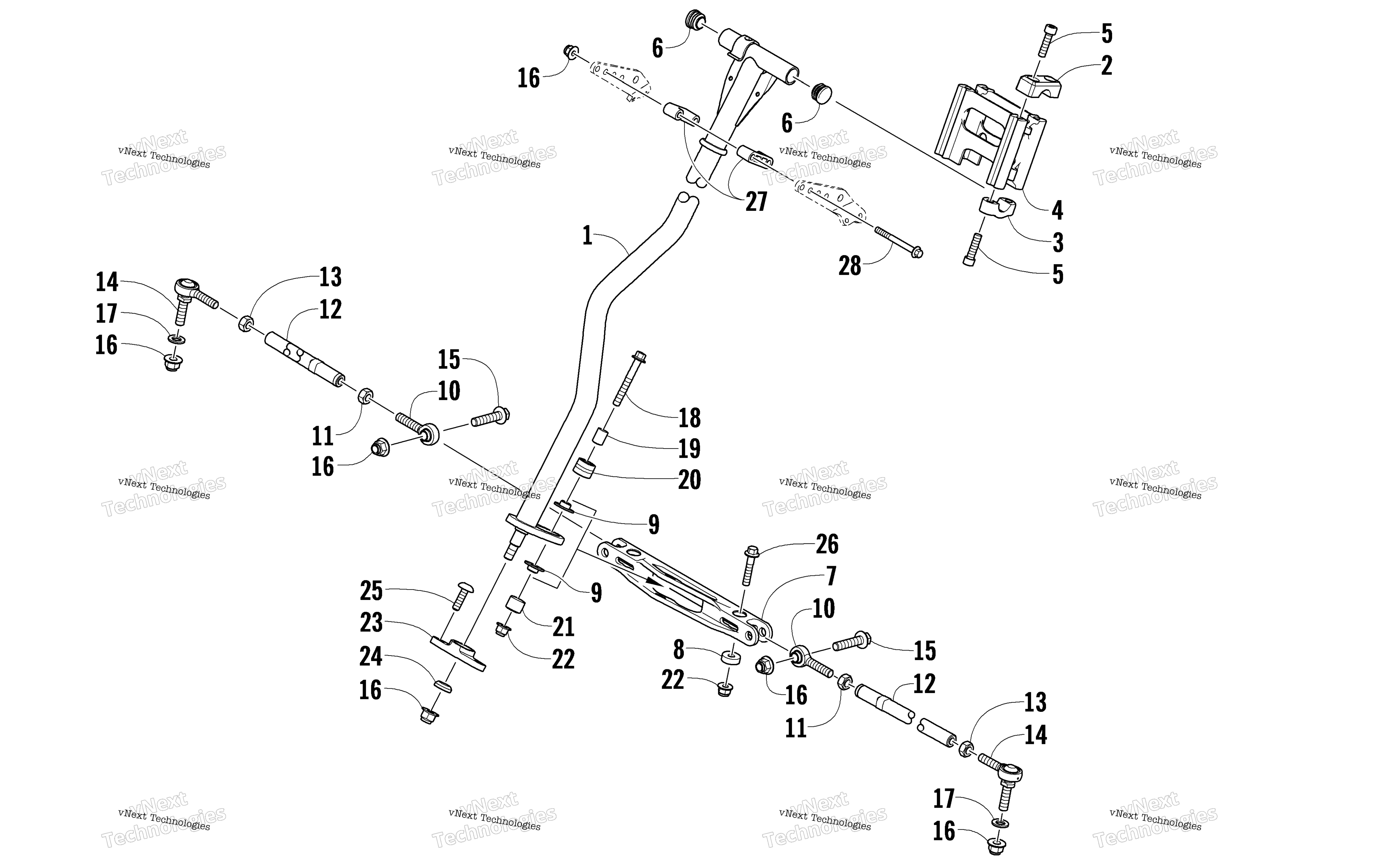

Схема рулевого управления Post And Tie Rod Assembly для 600 SNO PRO BLACK (S2008ACDPRUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Post, Steering art. 1705-242
По запросу
2
Cap, Adjusting Block - Upper art. 0705-355
По запросу
3
Cap, Adjusting Block - Lower art. 0605-676
По запросу
4
Riser, Handlebar - 3.44 in. art. 0605-875
По запросу
4
Riser, Handlebar - 4.40 in. Optional art. 0605-779
По запросу
4
Riser, Handlebar - 5.40 in. Optional art. 0605-838
По запросу
5
Screw, Cap art. 0623-872
По запросу
6
Plug art. 1606-079
По запросу
7
Drag Link - Assembly (inc. 8-9) art. 1705-240
По запросу
8
Bearing art. 0605-760
По запросу
9
Insert art. 0605-971
По запросу
10
Наконечник рулевой внутренний Arctic Cat art. 1605-018
от 1 781 ₽
11
Nut, Hex - Right-Hand Thread art. 8420-002
По запросу
12
Tube, Tie Rod - Spindle art. 0605-952
По запросу
13
Nut, Hex - Left-Hand Thread art. 0423-013
По запросу
14
Рулевой наконечник Arctic Cat art. 1605-019
от 5 975 ₽
Аналог
Рулевой наконечник Arctic Cat (левая резьба)
art. SM-08411
1 842 ₽
Требуется 2 шт.
Подписаться
15
Screw, Cap art. 8408-045
По запросу
16
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 7 шт.
Подписаться
17
Washer art. 8450-157
По запросу
18
Screw, Cap art. 8409-860
По запросу
19
Axle, Bearing - Housing art. 0605-972
По запросу
20
Housing w/Bearing art. 1705-110
По запросу
21
Stop, Steering Post art. 0605-973
По запросу
22
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
23
Housing, Bearing art. 1705-270
По запросу
24
Spacer art. 3604-210
По запросу
25
Screw, Machine art. 8476-820
По запросу
26
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
27
Block, Mounting - Steering Post art. 0605-576
По запросу
28
Болт Arctic Cat art. 8408-880
от 326 ₽
