модель 2008 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO BLACK (S2008ACDPRUSB)

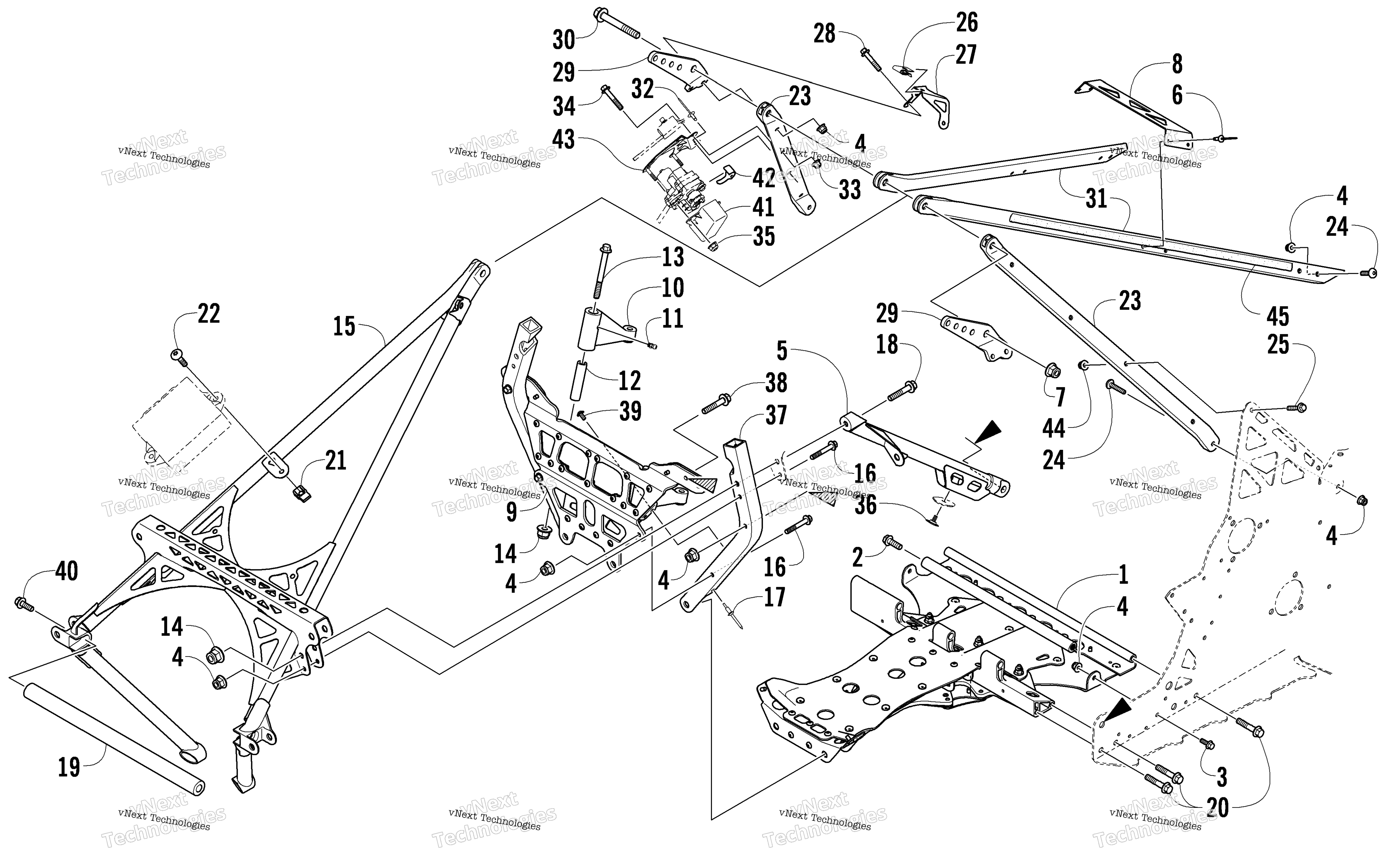

Схема передней части Frame And Steering Support Assembly для 600 SNO PRO BLACK (S2008ACDPRUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
GUSSET,LWR ARM-SPR art. 1707-464
По запросу
2
Screw, Cap art. 8409-026
По запросу
3
Screw, Cap art. 8408-616
По запросу
4
Гайка Arctic Cat art. 8427-602
от 116 ₽
5
Brace, Diagonal - Left Black art. 4706-082
По запросу
5
Brace, Diagonal - Left Black art. 4706-083
По запросу
6
Заклепка Arctic Cat art. 8060-686
от 116 ₽
7
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 1 шт.
Подписаться
8
Brace, Support - Spar art. 5606-616
По запросу
9
Bulkhead, Steering art. 1707-164
По запросу
10
Arm, Steering (inc. 11) art. 1707-172
По запросу
11
Фиттинг art. 1623-010
По запросу
12
Направляющая рулевого маятника Arctic Cat art. 2603-436
По запросу
13
Болт Arctic Cat art. 8408-880
от 326 ₽
14
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
15
Spar, Upper Black art. 4706-051
По запросу
16
Screw, Cap art. 8408-640
По запросу
17
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 2 шт.
18
Screw, Cap art. 8408-845
от 1 415 ₽
19
Crossbrace, Front Arm Mount art. 4706-413
По запросу
20
Screw, Cap art. 1623-428
По запросу
21
Clip, U-Nut art. 0423-031
По запросу
22
Болт Arctic Cat art. 8476-620
По запросу
23
Spar, Middle - Machine - Right art. 4706-096
По запросу
23
Spar, Middle - Machine - Left art. 4706-097
По запросу
24
Screw, Machine art. 8476-625
от 160 ₽
25
Болт Arctic Cat art. 8408-625
от 116 ₽
26
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
27
Bracket, Mounting - Console art. 5606-396
По запросу
28
Screw, Cap art. 8408-630
По запросу
29
Bracket, Steering - Left art. 0605-963
По запросу
29
Bracket, Steering - Right art. 0605-962
По запросу
30
Болт рычага М10х1,25х90 Arctic Cat art. 8408-090
По запросу
31
Spar, Rear - Left art. 4706-099
По запросу
31
Spar, Rear - Right art. 4706-098
По запросу
32
Rivet art. 8060-682
По запросу
33
Nut, Lock art. 8427-502
По запросу
34
Screw, Cap art. 8408-530
По запросу
35
Nut, Lock art. 8047-366
По запросу
36
Винт Arctic Cat art. 0423-101
от 263 ₽
37
Tube, Steering - Bulkhead - Right art. 0607-930
По запросу
37
Tube, Steering - Bulkhead - Left art. 0607-931
По запросу
38
SCREW,CAP-HFH M6X1.0X45 CL8.8 Z&Y art. 8408-645
По запросу
39
Screw, Self-Tapping art. 1623-463
По запросу
40
Болт Arctic Cat art. 8408-825
По запросу
41
Cover, Servomotor art. 2606-129
По запросу
42
Clip, Servo Motor art. 5606-208
По запросу
43
Plate, Mounting - Servomotor art. 2706-814
По запросу
44
Гайка Arctic Cat art. 8424-602
от 110 ₽
45
Velcro - 6.5 ft art. 6990-283
По запросу
