модель 2008 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO BLACK (S2008ACDPRUSB)

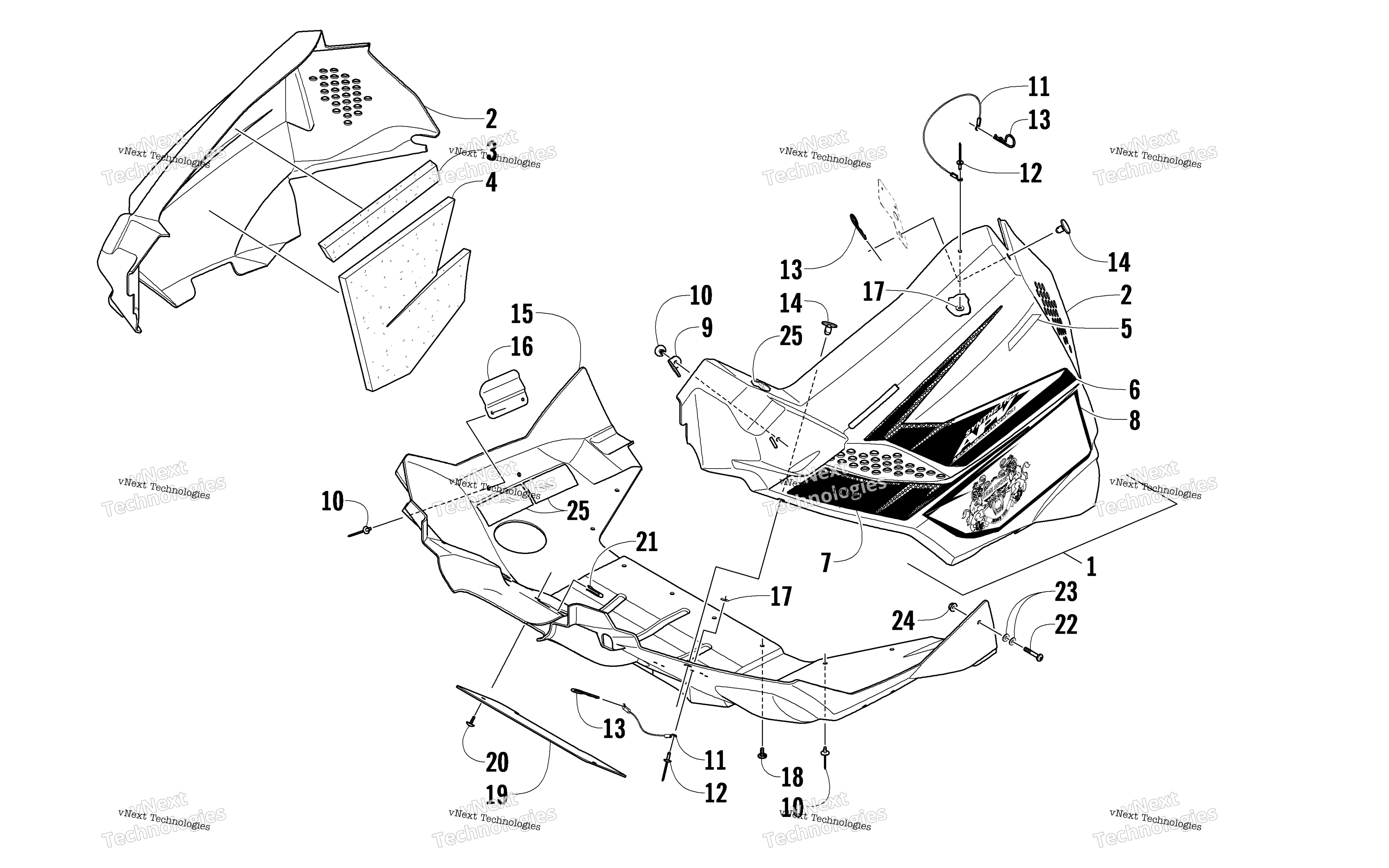

Схема Belly поддон узла для 600 SNO PRO BLACK (S2008ACDPRUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Left - w/Decals (inc. 2-8 and two No. 25) art. 2718-643
По запросу
1
Panel, Side - Right - w/Decals (inc. 2-8) art. 2718-642
По запросу
2
Panel, Side - Left - w/o Decals (inc. 3-5 and two No. 25) art. 2718-711
По запросу
2
Panel, Side - Right - w/o Decals (inc. 3-5) art. 2718-710
По запросу
3
Foam, Side Panel - Upper Rear - Left art. 0617-575
По запросу
3
Foam, Side Panel - Upper Rear - Right art. 0617-574
По запросу
4
Foam, Side Panel - Lower Rear - Left art. 0617-573
По запросу
4
Foam, Side Panel - Lower Rear - Right art. 0617-572
По запросу
5
Decal, Reflector art. 8611-181
По запросу
6
Decal, Panel - Upper - Left art. 8611-555
По запросу
6
Decal, Panel - Upper - Right art. 8611-554
По запросу
7
Decal, Panel - Forward - Left art. 8611-557
По запросу
7
Decal, Panel - Forward - Right art. 8611-556
По запросу
8
Decal, Panel - Lower - Left art. 8611-559
По запросу
8
Decal, Panel - Lower - Right art. 8611-558
По запросу
9
Hold-Down, Hood - Right art. 2606-096
По запросу
9
Bracket, Hold-Down - Left art. 1606-441
По запросу
10
Заклепка Arctic Cat art. 8061-708
от 168 ₽
11
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
12
Rivet art. 8060-486
По запросу
13
Clip, Hairpin art. 0605-283
По запросу
14
Pin, Retaining art. 6606-592
По запросу
15
Belly Pan art. 5606-376
По запросу
16
Bracket, Latch - Belt Guard art. 0607-892
По запросу
17
Washer art. 8050-127
По запросу
18
Винт-саморез Arctic Cat art. 1623-129
По запросу
19
Cover, Access art. 5606-395
По запросу
20
Винт Arctic Cat art. 2623-164
от 368 ₽
21
Clip, U-Nut art. 1623-030
По запросу
22
Screw, Machine art. 8476-630
По запросу
23
WASHER- GREASE FITTING art. 1623-011
По запросу
24
Гайка Arctic Cat art. 8424-602
от 110 ₽
25
Foil, Protective art. 2606-558
По запросу
