модель 2008 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO BLACK (S2008ACDPRUSB)

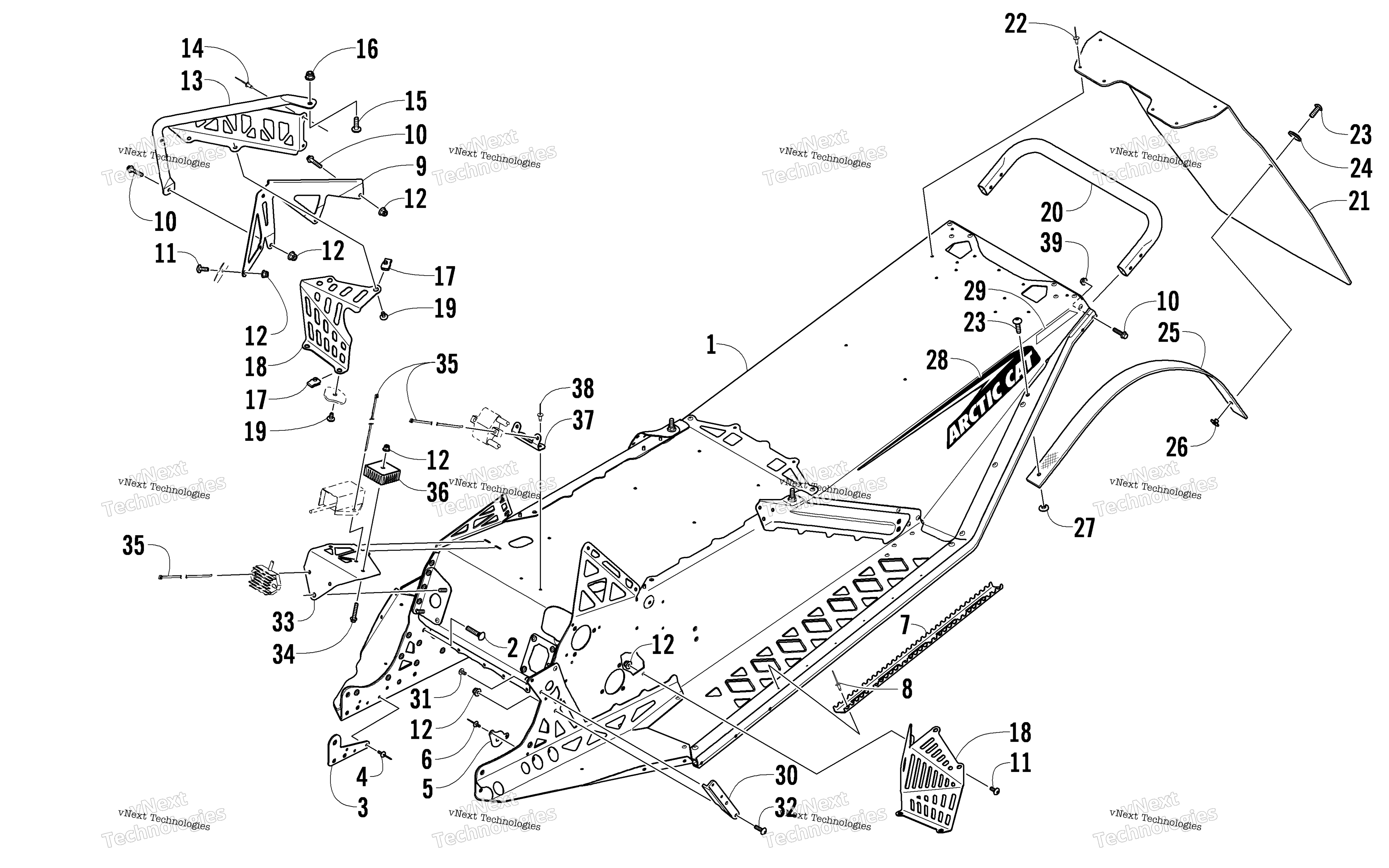

Схема Chassis, задний Bumper, и Snowflap узла для 600 SNO PRO BLACK (S2008ACDPRUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis Assembly Black art. 1707-258
По запросу
2
Bolt, Carriage art. 1623-020
По запросу
3
Brace, Support - Inner art. 5606-628
По запросу
4
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 6 шт.
5
Plate, Backing - PTO Mounting art. 5606-672
По запросу
6
Заклепка Arctic Cat art. 8060-686
от 116 ₽
7
PLATE,GRIP-PTD GRN art. 4706-307
По запросу
8
Rivet art. 8060-506
По запросу
9
Gusset, Toe Stop - Right Black art. 4706-308
По запросу
9
Gusset, Toe Stop - Left Black art. 4706-309
По запросу
10
Screw, Machine art. 8476-630
По запросу
11
Винт Arctic Cat art. 8476-616
По запросу
12
Гайка Arctic Cat art. 8427-602
от 116 ₽
13
Hook, Toe - Left Green art. 4706-205
По запросу
13
Hook, Toe - Right Green art. 4706-204
По запросу
14
Rivet art. 1623-130
По запросу
15
Screw, Machine art. 8476-820
По запросу
16
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
17
Клипса Arctic Cat art. 0423-577
от 168 ₽
18
Shield, Toe - Left Black art. 4706-311
По запросу
18
Shield, Toe - Right Black art. 4706-310
По запросу
19
Screw, Machine art. 8476-612
По запросу
20
Bumper, Rear Black art. 4706-158
По запросу
21
Snowflap art. 5606-245
По запросу
22
Заклепка Arctic Cat art. 8061-708
от 168 ₽
23
Screw, Machine art. 8017-607
По запросу
24
Washer art. 1623-242
По запросу
25
Strap, Snowflap Restraint art. 3604-157
По запросу
26
Nut art. 1623-608
По запросу
27
Nut, Propeller art. 1623-607
По запросу
28
Decal, Tunnel - “Arctic Cat” - Left art. 8611-549
По запросу
28
Decal, Tunnel - “Arctic Cat” - Right art. 8611-548
По запросу
29
DECAL,REFLECTOR-RED art. 0411-647
По запросу
30
Bracket, Engine/Chassis Mounting - Left art. 0608-585
По запросу
31
Screw, Self-Tapping art. 1623-463
По запросу
32
Болт Arctic Cat art. 8476-620
По запросу
33
Panel, Electrical art. 5606-381
По запросу
34
Болт Arctic Cat art. 8408-635
от 110 ₽
35
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
36
Regulator, Voltage art. 0630-181
По запросу
37
Bracket, Mounting - Coil art. 5606-536
По запросу
38
Rivet art. 8060-682
По запросу
39
Гайка Arctic Cat art. 8424-602
от 110 ₽
