модель 2008 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO BLACK (S2008ACDPRUSB)

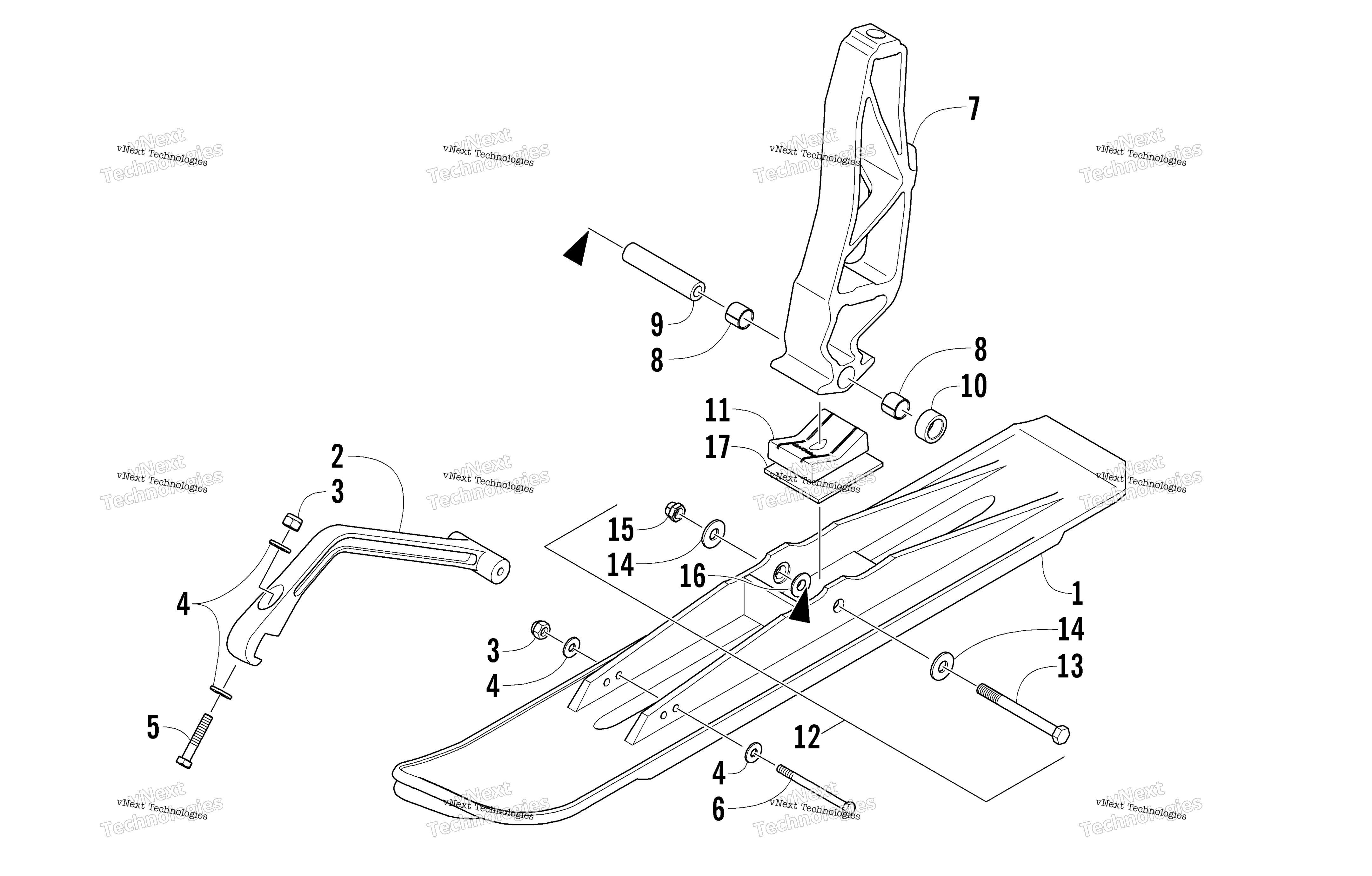

Схема Ski и Spindle узла для 600 SNO PRO BLACK (S2008ACDPRUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
SKI,PLASTIC-W/LOOP ASSY (PRIDE) (inc. 2-6) art. 7999-577
По запросу
2
Handle, Plastic - Black art. 2603-708
По запросу
3
Nut, Lock art. 0623-928
По запросу
4
Washer art. 0623-927
По запросу
5
Screw, Cap art. 1623-685
По запросу
6
Screw, Cap art. 1623-684
По запросу
7
SPINDLE,BILLET-LH-FABR (inc. two No. 8) art. 2703-513
По запросу
7
SPINDLE,BILLET-RH-FABR (inc. two No. 8) art. 2703-512
По запросу
8
Bearing art. 2603-481
По запросу
9
AXLE,SPINDLE art. 2603-548
По запросу
10
Spacer art. 1603-908
По запросу
11
Damper, Ski art. 2603-760
По запросу
12
Kit, Hardware (inc. 13-16) art. 1623-433
По запросу
13
Screw, Cap art. 1623-434
По запросу
14
Washer art. 0623-929
По запросу
15
Nut, Lock art. 8040-545
По запросу
16
Insert, Ski Saddle art. 1603-513
По запросу
17
Spacer, Ski Damper art. 2603-811
По запросу
