модель 2008 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO BLACK (S2008ACDPRUSB)

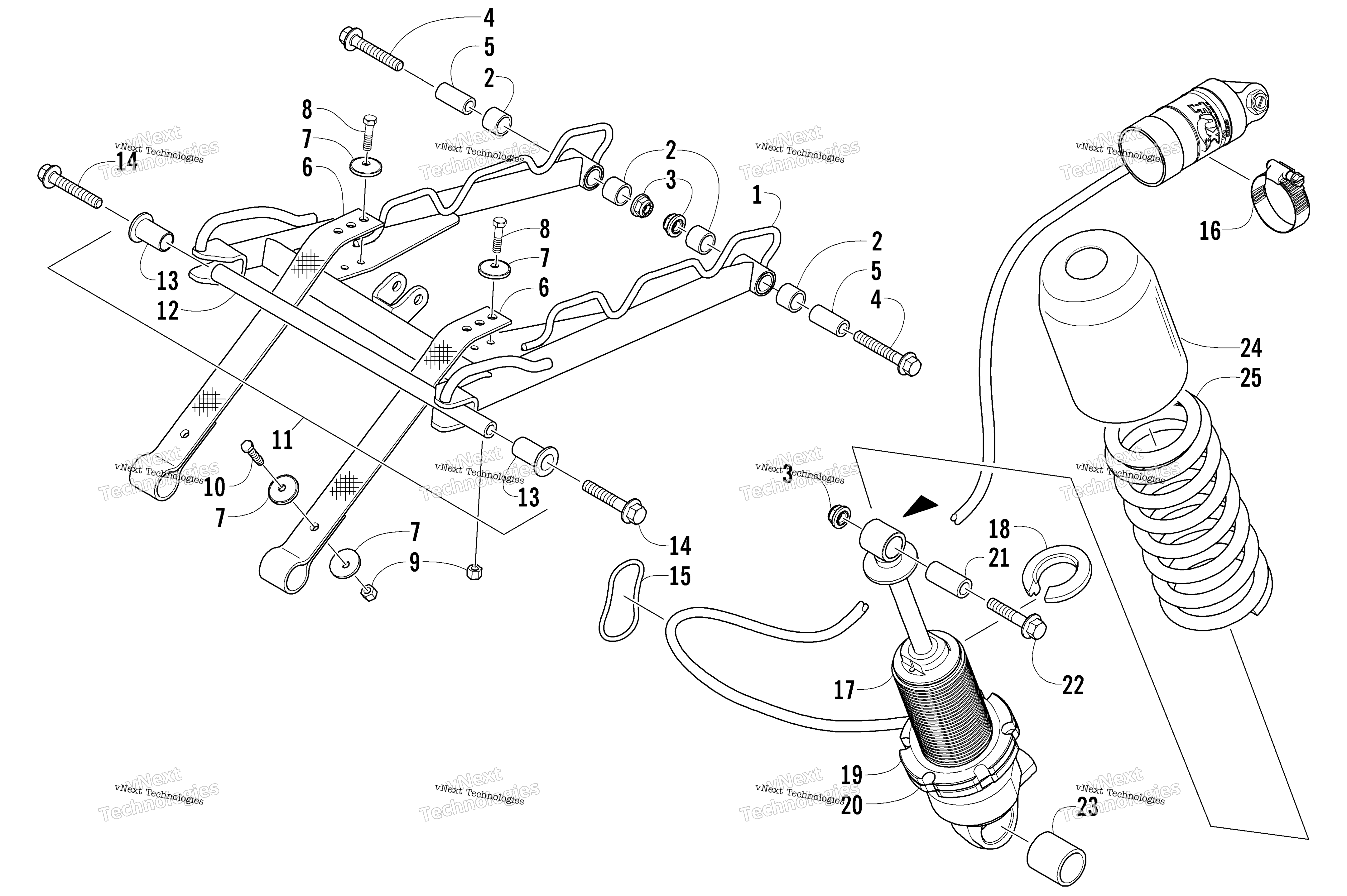

Схема задней части Suspension Front Arm Assembly для 600 SNO PRO BLACK (S2008ACDPRUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension (inc. 2) art. 1704-703
По запросу
2
Втулка передних рычагов Arctic Cat art. 0604-889
от 525 ₽
3
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
4
SCREW,CAP-HFH 3/8-16 X 2.25 G5 Z&Y art. 8020-228
По запросу
5
Spacer art. 0104-629
По запросу
6
Strap, Limiter art. 3604-390
По запросу
7
Washer art. 0623-875
По запросу
8
Screw, Cap art. 8002-041
По запросу
9
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
10
Screw, Cap art. 8002-043
По запросу
11
Axle, Front Arm (inc. 12-13) art. 1704-709
По запросу
12
Axle art. 3604-377
По запросу
13
Bushing art. 2604-930
По запросу
14
Screw, Cap art. 8020-225
По запросу
15
Support, Hose art. 1604-935
По запросу
16
Clamp art. 0214-025
По запросу
17
Complete Shock Absorber Assembly art. 1704-732
По запросу
18
Упор пружины амортизатора Arctic Cat art. 1603-890
от 1 796 ₽
19
Гайка-опора пружины амортизатора Arctic Cat art. 0603-259
от 578 ₽
20
Nut, Retainer - Machined art. 0704-798
По запросу
21
Втулка Arctic Cat art. 1603-531
По запросу
22
Screw, Cap art. 8020-227
По запросу
23
Bushing, Shock art. 2604-407
По запросу
24
Чехол пружины амортизатора Arctic Cat art. 0604-790
от 3 161 ₽
25
Spring, Compression art. 1604-197
По запросу
