модель 2008 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO BLACK (S2008ACDPRUSB)

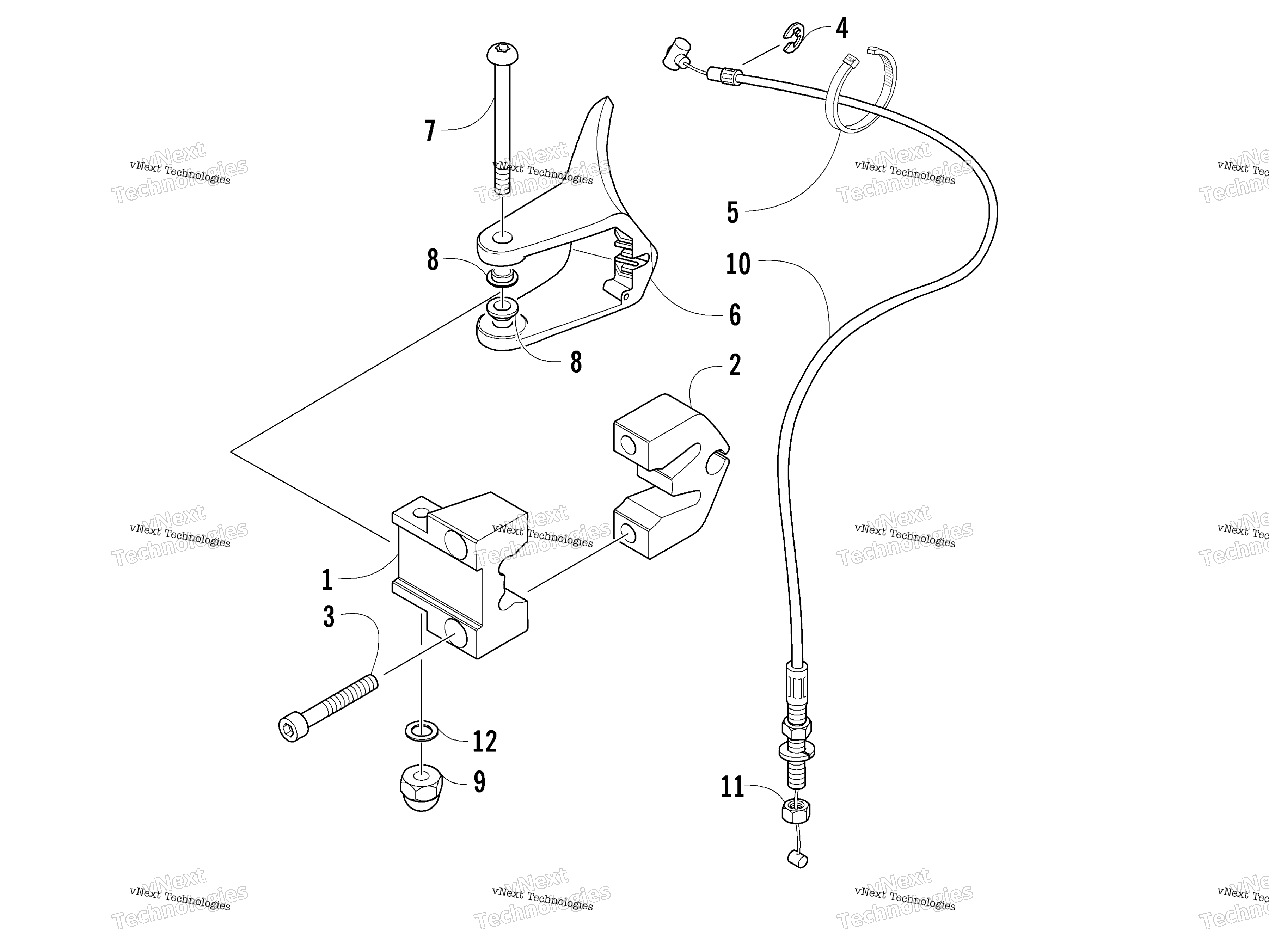

Схема управления Assembly для 600 SNO PRO BLACK (S2008ACDPRUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Block, Mounting - Throttle Lever - Front art. 0605-383
По запросу
2
Block, Mounting - Throttle Lever - Rear art. 0605-384
По запросу
3
Screw, Cap art. 8005-494
По запросу
4
Ring, Retaining art. 0123-231
По запросу
5
Зажим Arctic Cat art. 0123-788
По запросу
6
Lever, Throttle - 34 mm art. 0609-481
По запросу
7
Screw, Shoulder art. 0609-789
По запросу
8
Seal art. 0609-038
По запросу
9
Nut, Cap art. 0609-790
По запросу
10
Cable, Throttle (inc. 11) art. 0687-214
По запросу
11
Nut, Jam art. 0623-464
По запросу
12
Washer art. 1623-616
По запросу
