модель 2008 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO BLACK (S2008ACDPRUSB)

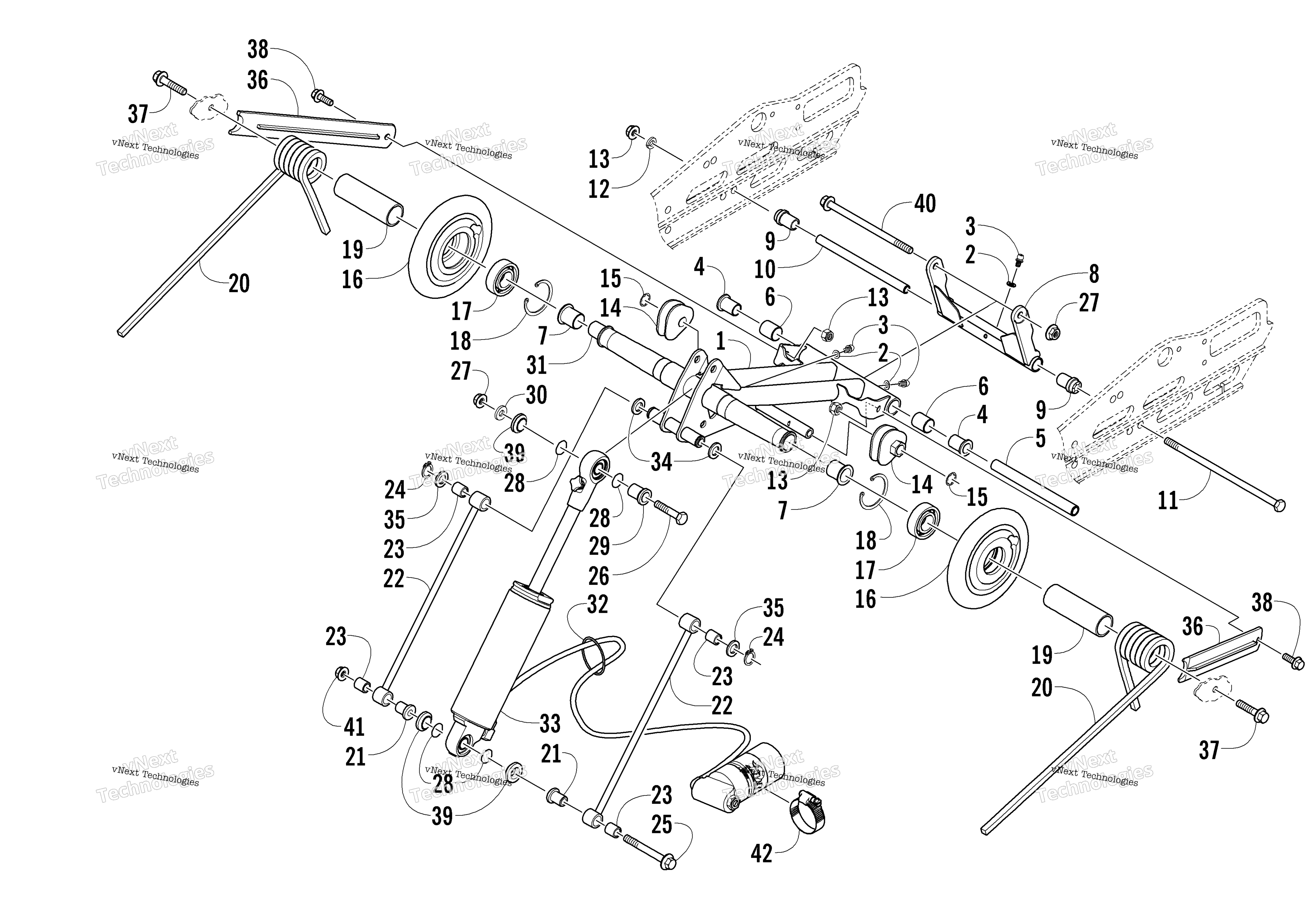

Схема задней части Suspension Rear Arm Assembly для 600 SNO PRO BLACK (S2008ACDPRUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Idler (inc. two No. 2-3 and 4-7) art. 1704-706
По запросу
2
WASHER- GREASE FITTING art. 1623-011
По запросу
3
Фиттинг art. 1623-010
По запросу
4
Bushing, Flared art. 3604-222
По запросу
5
Axle art. 3604-226
По запросу
6
Bearing art. 2603-481
По запросу
7
Bearing art. 3604-223
По запросу
8
Arm, Rear (inc. one No. 2-3) art. 1704-368
По запросу
9
Втулка подвески Arctic Cat art. 1604-307
от 2 006 ₽
10
Tube, Axle art. 2604-665
По запросу
11
Screw, Cap art. 0623-907
По запросу
12
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
13
Гайка art. 8040-486
По запросу
14
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
14
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
15
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
16
Wheel, Idler (inc. 17-18) art. 3604-230
По запросу
17
Bearing art. 3604-257
от 500 ₽
18
Ring, Retaining art. 3604-256
По запросу
19
Sleeve, Spring art. 3604-414
По запросу
20
Spring, Suspension - Left - Heavy Optional art. 1704-385
По запросу
20
Spring, Suspension - Right art. 1704-382
По запросу
20
Spring, Suspension - Left art. 1704-383
По запросу
20
Spring, Suspension - Right - Heavy Optional art. 1704-384
По запросу
21
Axle, Link - Flanged art. 3604-209
По запросу
22
Link, Rear Shock (inc. 23) art. 1704-377
По запросу
23
Втулка Arctic Cat art. 0603-083
По запросу
24
Snap Ring EXTL-5/8 DIA art. 0623-237
По запросу
25
Screw, Cap art. 8026-414
По запросу
26
Screw, Cap art. 1623-120
По запросу
27
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
28
O-Ring art. 2604-698
По запросу
29
Spacer art. 3604-127
По запросу
30
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 1 шт.
31
Axle, Inner Carriage art. 3604-388
По запросу
32
Support, Hose art. 1604-935
По запросу
33
SHOCK,REAR ARM art. 1704-733
По запросу
34
Washer, Urethane art. 1623-384
По запросу
35
Washer art. 1623-389
По запросу
36
Brace, Support art. 3604-408
По запросу
37
Screw, Cap art. 8020-225
По запросу
38
Болт Arctic Cat art. 8020-222
от 221 ₽
39
Spacer art. 3604-210
По запросу
40
Screw, Cap art. 1623-674
По запросу
41
Nut, Lock art. 8047-610
По запросу
42
Clamp art. 0214-025
По запросу
