модель 2008 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO BLACK (S2008ACDPRUSB)

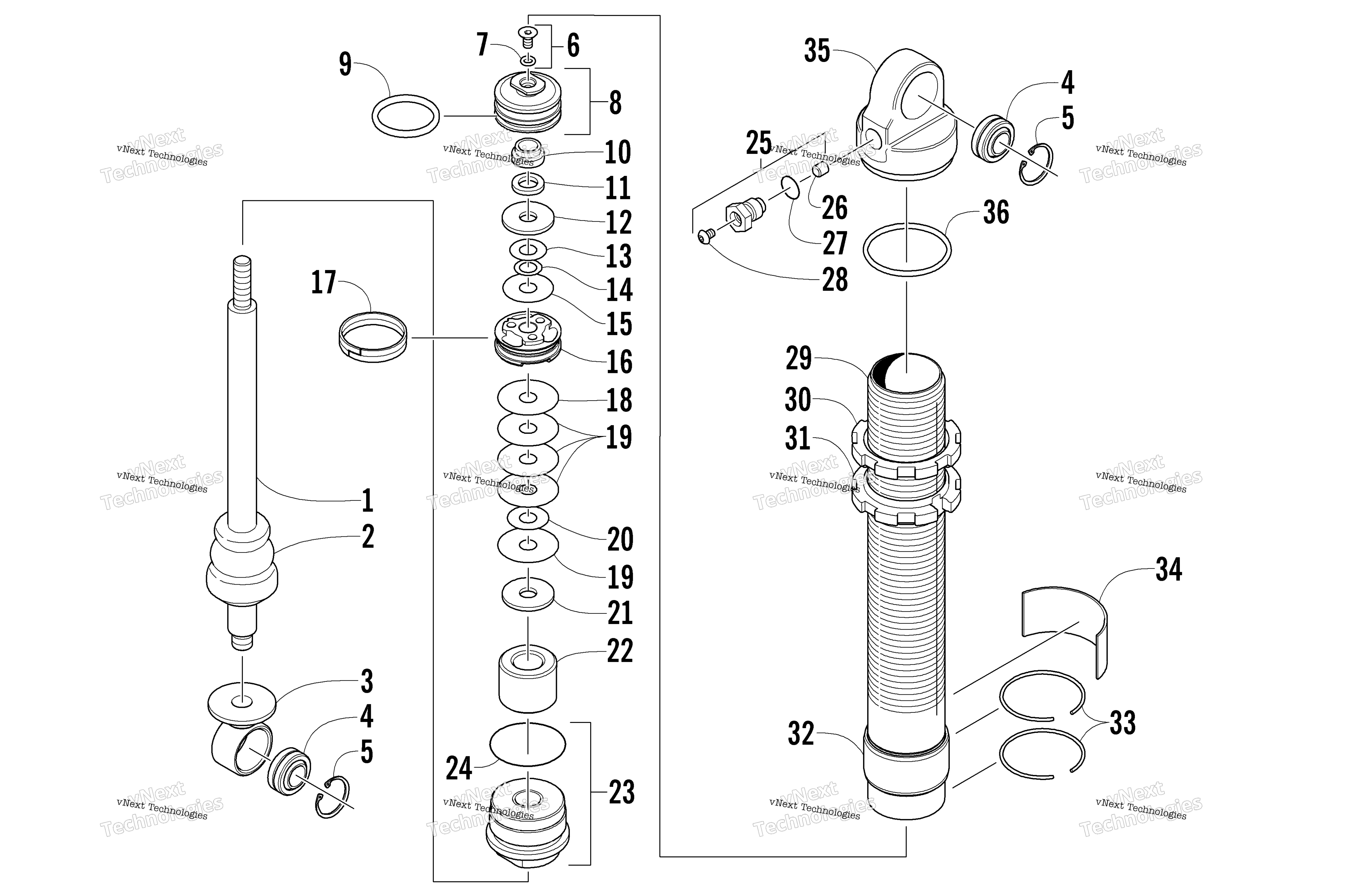

Схема передней части Suspension Shock Absorber для 600 SNO PRO BLACK (S2008ACDPRUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Kit, Seal/Rebuild art. 2603-795
По запросу
0
Shock, Ski art. 2703-360
По запросу
1
Rod, Shock art. 2603-796
По запросу
2
Bumper, Shock art. 2603-793
По запросу
3
Eyelet, Shock art. 2603-794
По запросу
4
Подшипник шарнирный Arctic Cat art. 1604-664
от 6 279 ₽
5
Кольцо пружинное Arctic Cat art. 3604-147
от 2 405 ₽
6
Screw, Machine - w/O-Ring (inc. 7) art. 1604-316
По запросу
7
O-Ring (FOX only) Included in Rebuild Kit (p/n 2603-795), but may be purchased separately. art. 1604-425
По запросу
8
Piston, Floating Assy art. 2604-816
По запросу
9
Kit, Seal/Rebuild art. 2603-795
По запросу
10
Nut, Lock art. 1604-023
По запросу
11
Washer, Backup art. 0603-389
По запросу
12
Washer, Top Out art. 3604-170
По запросу
13
Valve, 0.800 x 0.006 in. art. 0603-333
По запросу
14
Valve, 0.600 x 0.004 in. art. 3604-171
По запросу
15
Valve, 1.100 x 0.008 in. art. 0603-343
По запросу
16
Piston, 0.041 in. - Orifice art. 2604-965
По запросу
17
Strap, Piston art. 0603-292
По запросу
18
Valve, 1.300 x 0.010 in. art. 0603-350
По запросу
19
Valve, 1.300 x 0.008 in. art. 0603-349
По запросу
20
Valve, 0.900 x 0.006 in. art. 0603-336
По запросу
21
Washer, Top Out - 1.125OD x 0.378ID x 0.093 art. 0603-540
По запросу
22
Spacer art. 2603-797
По запросу
23
End Cap, Shock (inc. 24) art. 2603-203
По запросу
24
O-Ring Included in Rebuild Kit (p/n 2603-795), but may be purchased separately. art. 1604-420
По запросу
25
Valve, Pressure - Assembly (inc. 26 and one No. 27) art. 0703-341
По запросу
27
O-Ring art. 1604-318
По запросу
28
Screw, Valve art. 0624-097
По запросу
29
Body, Shock art. 2603-791
По запросу
30
Collar, Locking - Adjuster Nut art. 2604-841
По запросу
31
Nut, Adjuster art. 2604-840
По запросу
32
Sleeve, Wear art. 2603-246
По запросу
33
Retainer art. 2603-245
По запросу
34
Decal, Shock art. 2603-475
По запросу
35
End Cap, Shock art. 2603-792
По запросу
36
O-Ring-End Cap Included in Rebuild Kit (p/n 2603-795), but may be purchased separately. art. 0603-438
По запросу
4639
SEMI-SYN SHOCK OIL-1 QUART Not Illustrated art. 5639-530
По запросу
