модель 2008 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO BLACK (S2008ACDPRUSB)

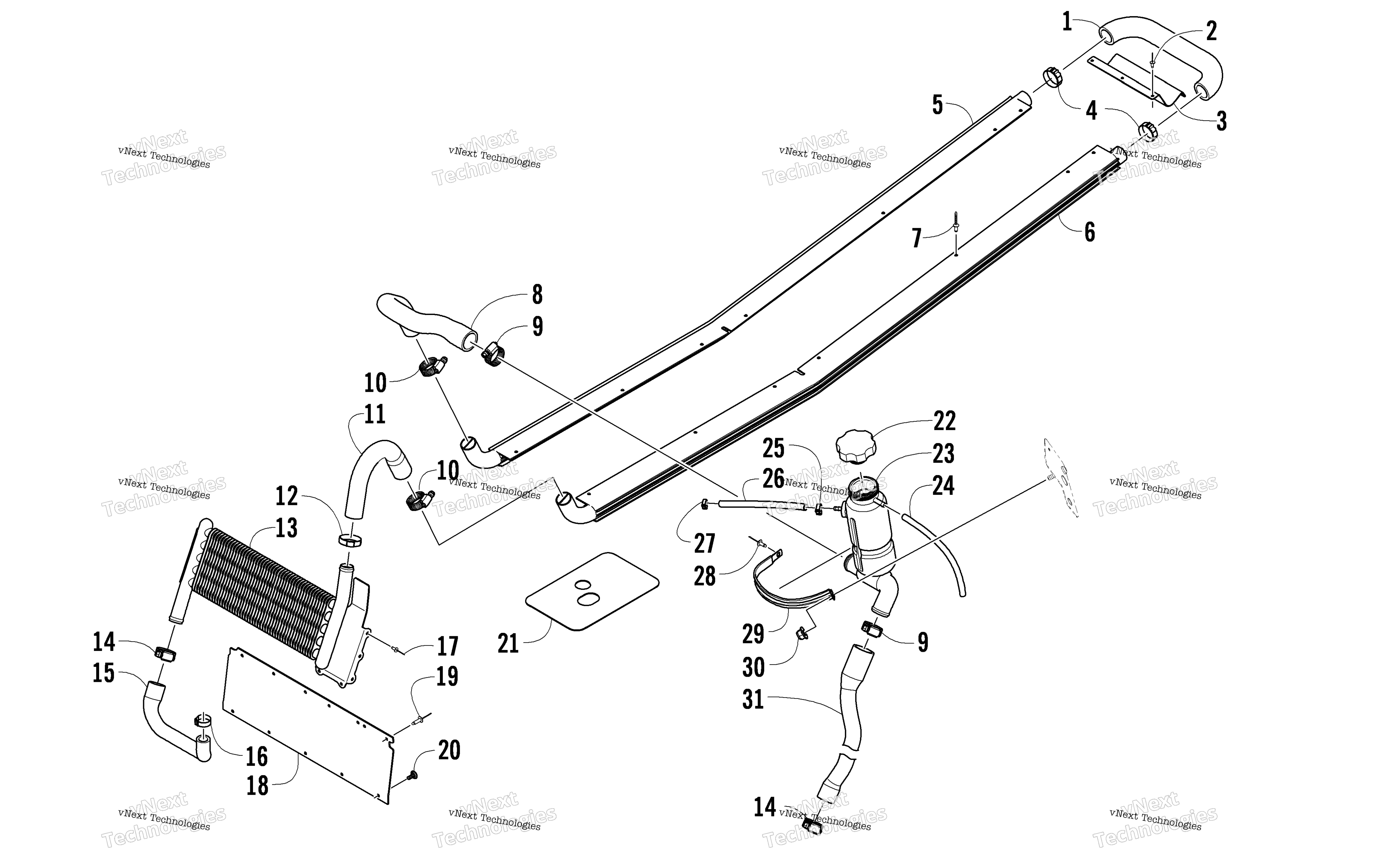

Схема системы охлаждения Assembly для 600 SNO PRO BLACK (S2008ACDPRUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose, Coolant - Rear art. 0610-361
По запросу
2
Rivet art. 8060-506
По запросу
3
Guard, Coolant Hose art. 0616-810
По запросу
4
Clamp art. 1623-187
По запросу
5
Tube, Heat Exchanger - Right art. 5606-538
По запросу
6
Tube, Heat Exchanger - Left art. 5606-539
По запросу
7
Rivet art. 1623-130
По запросу
8
Hose, Coolant - Rear Heat Exchanger/Coolant Tank art. 0610-780
По запросу
9
Хомут Arctic Cat art. 1623-981
от 578 ₽
10
Clamp, Hose art. 1623-230
По запросу
11
Hose, Coolant - Front/Rear Heat Exchanger art. 0610-781
По запросу
12
CLAMP,HOSE-29.9MM TO 33.1MM art. 1623-515
По запросу
13
EXCHANGER,HEAT-FIN PLATE art. 5606-857
По запросу
14
Clamp, Hose art. 1623-229
По запросу
15
Hose, Coolant - Engine/Front Heat Exchanger art. 0610-782
По запросу
16
Clamp, Hose art. 1623-418
По запросу
17
Заклепка Arctic Cat art. 8060-686
от 116 ₽
18
Panel, Close-Out art. 5606-399
По запросу
19
Rivet art. 0623-778
По запросу
20
Винт-саморез Arctic Cat art. 1623-129
По запросу
21
Seal, Rubber - Coolant Hose art. 5606-671
По запросу
22
Cap, Coolant Tank art. 4606-209
от 1 572 ₽
Аналог
Бачок расширительный с крышкой Arctic Cat ( 3706-684 )
art. SM-10030
18 559 ₽
Требуется 1 шт.
23
Tank, Coolant art. 3706-684
от 18 559 ₽
Аналог
Бачок расширительный с крышкой Arctic Cat ( 3706-684 )
art. SM-10030
18 559 ₽
Требуется 1 шт.
24
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
25
Clamp, Hose art. 0124-045
По запросу
26
Hose - 25 ft art. 0610-538
По запросу
27
Хомут Arctic Cat art. 0623-063
от 683 ₽
28
Rivet art. 8061-682
По запросу
29
Clamp, Routing art. 0623-761
По запросу
30
Nut, Lock art. 8427-502
По запросу
31
Hose, Coolant - Coolant Tank/Thermostat art. 0610-762
По запросу
