модель 2008 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO BLACK (S2008ACDPRUSB)

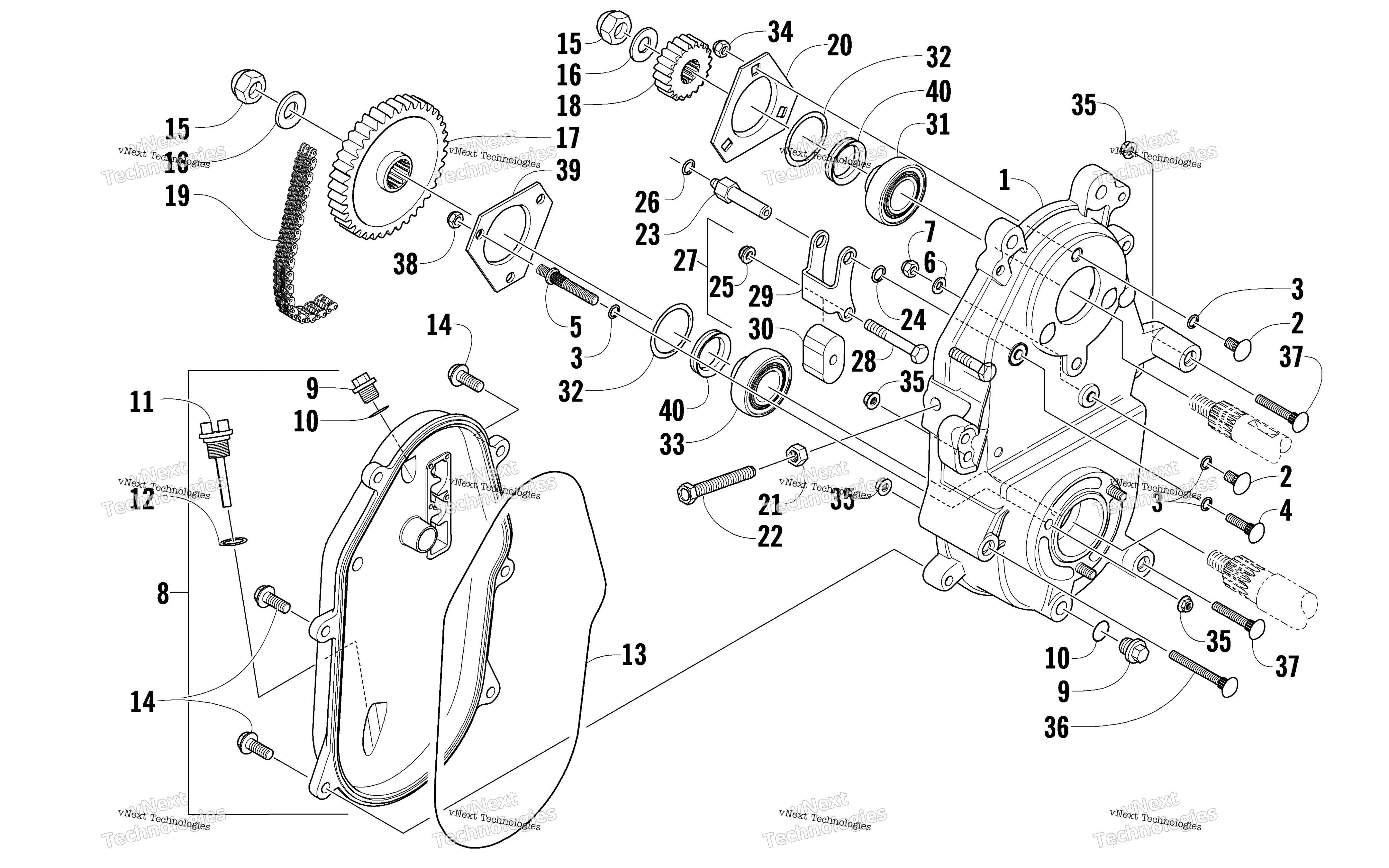

Схема привод / Dropcase узла для 600 SNO PRO BLACK (S2008ACDPRUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Dropcase w/Studs (inc. 2-7) art. 0702-628
По запросу
2
Болт Arctic Cat art. 0123-523
от 578 ₽
3
Кольцо уплотнительное Arctic Cat art. 0607-025
от 263 ₽
4
Болт-шпилька Arctic Cat art. 0623-117
от 2 205 ₽
5
Шпилька Arctic Cat art. 0623-317
от 2 800 ₽
6
Шайба Arctic Cat art. 0623-094
от 110 ₽
7
NUT,5/16-18 HEX-REG-GR5 Z&Y art. 8042-426
По запросу
8
COVER,DROPCASE-MFG ASSY (inc. one No. 9-10) art. 7998-488
По запросу
9
Plug, Drain art. 0623-293
По запросу
10
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
11
Stick, Oil Level art. 0602-462
По запросу
12
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
13
Прокладка крышки КПП Arctic Cat art. 0602-437
По запросу
14
Screw, Cap art. 8020-133
По запросу
15
Гайка Arctic Cat art. 0623-465
от 987 ₽
16
Washer art. 1623-521
По запросу
17
Sprocket - 46T (13 Wide) art. 2602-074
По запросу
18
Sprocket - 20T (13 Wide) art. 1602-413
По запросу
19
Chain - 74P (13 Wide) art. 1602-473
По запросу
20
Пластина Arctic Cat art. 0602-198
По запросу
21
Гайка Arctic Cat art. 0123-150
от 116 ₽
22
Screw, Cap art. 1602-101
По запросу
23
Pivot, Tensioner art. 1602-864
По запросу
24
O-Ring art. 1602-855
По запросу
25
Nut, Lock art. 8047-366
По запросу
26
O-Ring art. 1602-322
По запросу
27
Adjuster, Chain - Assembly (inc. 28-30 and one No. 25) art. 0702-833
По запросу
28
Screw, Cap art. 8002-046
По запросу
29
Bracket, Chain Roller art. 0605-812
По запросу
30
Pad, Tightener art. 1602-963
По запросу
31
Подшипник Arctic Cat art. 1702-179
от 3 146 ₽
32
Уплотнительное кольцо Arctic Cat art. 0107-003
от 168 ₽
33
Bearing, Driveshaft art. 2602-389
По запросу
34
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
35
Гайка Arctic Cat art. 8047-426
По запросу
36
Bolt, Carriage art. 1623-121
По запросу
37
Screw, Cap art. 8011-139
По запросу
38
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
39
Plate, Flange art. 0602-932
По запросу
40
Сальник КПП Arctic Cat art. 2602-229
По запросу
