модель 2008 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO BLACK (S2008ACDPRUSB)

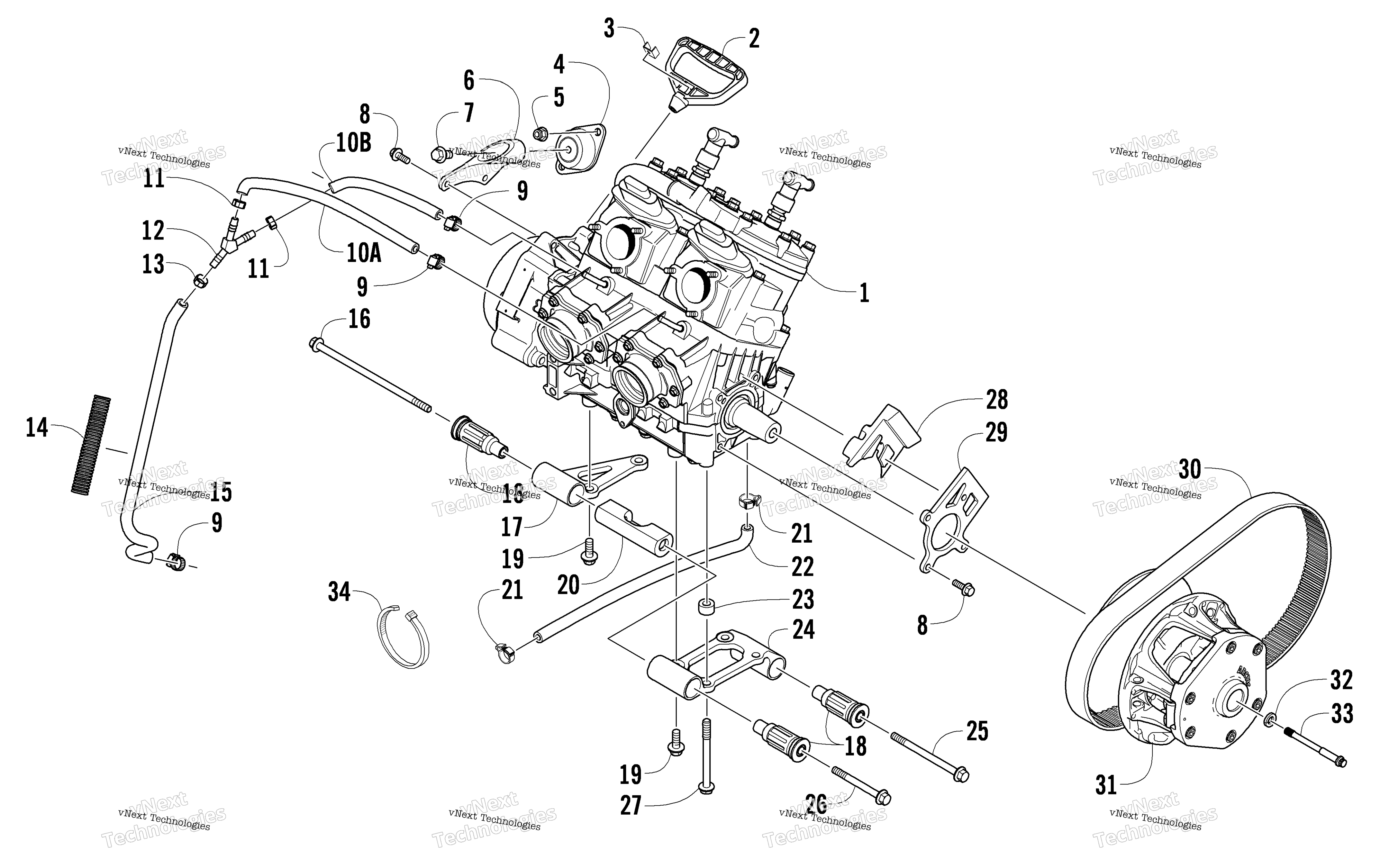

Схема двигателя And Related Parts для 600 SNO PRO BLACK (S2008ACDPRUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AK60L1 art. 0662-506
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Mount, Engine art. 0608-496
По запросу
5
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
6
Bracket, Engine Mounting - Right art. 0708-544
По запросу
7
Screw, Cap art. 8408-020
По запросу
8
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
9
Clamp, Hose art. 0623-373
По запросу
10
Hose, Water-10 FT {0619-124} art. 0610-076
По запросу
10
Velcro Hook - 1 in. x 7 in. Part number for individual hose length not available art. A
По запросу
10
Velcro Hook - 1 in. x 4.25 in. Part number for individual hose length not available art. B
По запросу
11
CLAMP, HOSE-14.5MM TO 17.0MM art. 0610-581
По запросу
12
Y-Fitting art. 1670-596
По запросу
13
Clamp, Hose art. 0610-563
По запросу
14
Conduit, Flexible - 5 ft art. 0619-776
По запросу
15
Hose, Coolant - Bypass art. 0610-657
По запросу
16
Screw, Cap art. 1623-730
По запросу
17
Bracket, Engine Mounting - Right - Front (inc. one No. 18) art. 0708-548
По запросу
18
Подушка двигателя Arctic Cat art. 0801-091
от 1 520 ₽
19
Screw, Cap art. 8409-026
По запросу
20
Spacer, Engine Mount art. 0608-592
По запросу
21
Clamp, Hose art. 0124-045
По запросу
22
Hose, Impulse - 25’ art. 0610-007
По запросу
23
Spacer art. 0608-588
По запросу
24
Bracket, Engine Mounting - Left Front (inc. two No. 18) art. 0708-549
По запросу
25
SCREW,CAP-HFH M10-1.25X145 CL10.9 art. 1623-729
По запросу
26
Болт Arctic Cat art. 8409-000
от 310 ₽
27
Bolt, Crankcase art. 3007-681
По запросу
28
Bumper, Torque art. 0608-583
По запросу
29
Bracket, Engine Mounting - Left art. 0608-584
По запросу
30
Ремень вариатора Arctic Cat art. 0627-073
По запросу
31
CLUTCH,DRIVE-UNCAL-8.0" 33MM/S/NFP/NACT art. 0746-226
По запросу
32
Washer, High Collar art. 0623-210
По запросу
33
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
34
Зажим Arctic Cat art. 0123-788
По запросу
