модель 2017 года
- Модель Ace 150
- Код модели ACE 150 (A17HAA15A7/B7)

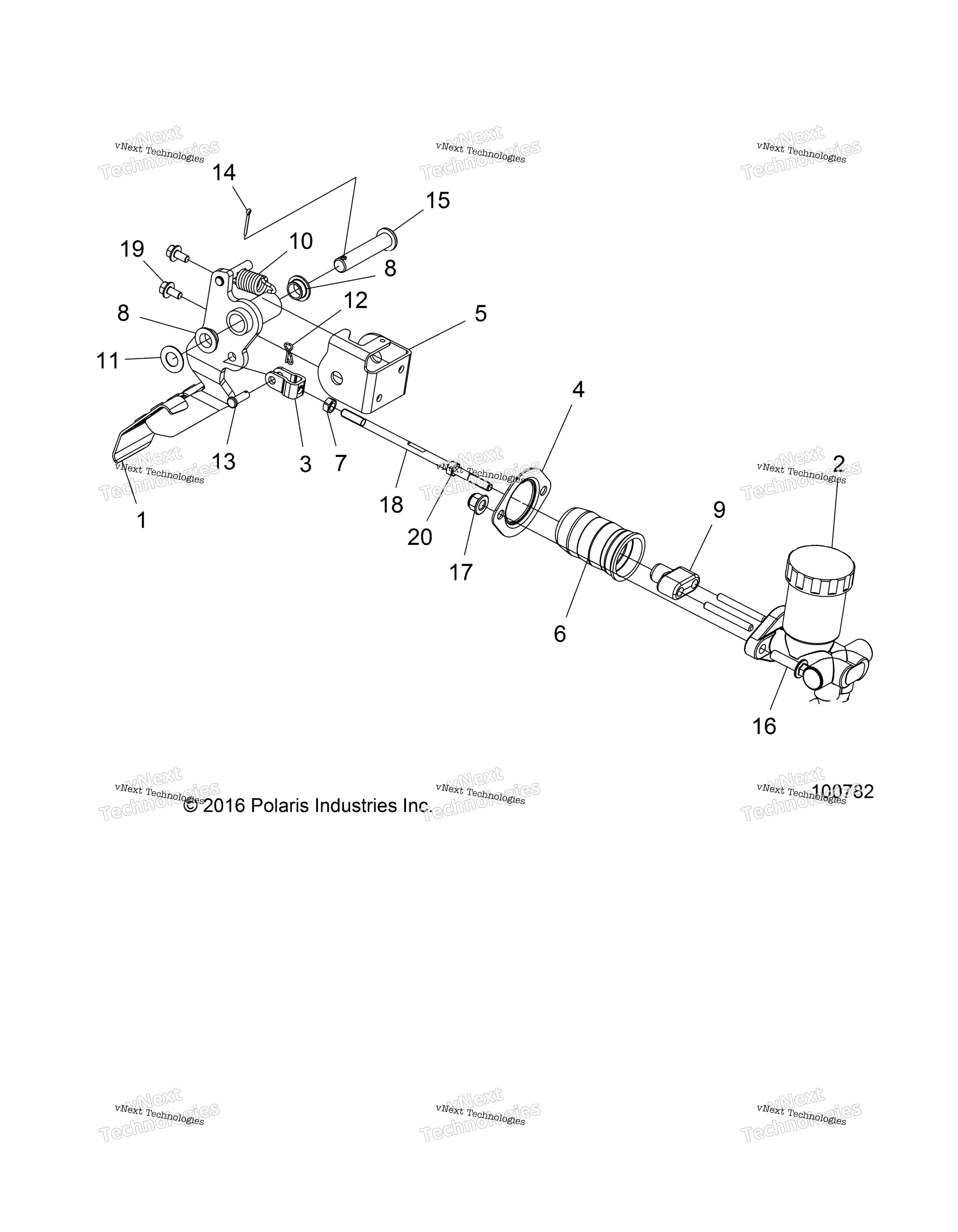

Схема тормозов, педали And Master Cylinder Mounting для ACE 150 (A17HAA15A7/B7)
Схема
Детали
Номер
Наименование детали
Цена
1
WELD-PEDAL,BRAKE,RED art. 1022924-239
По запросу
2
MASTER CYLINDER ASSEMBLY, DUAL art. 1912811
По запросу
3
BRKT-CLEVIS art. 5263493
По запросу
4
BRKT-MC BOOT RETAINER art. 5263509
По запросу
5
BRKT-MNT,BRAKE PEDAL,BLK art. 5263519-458
По запросу
6
SEAL-MC BOOT art. 5416095
По запросу
7
NUT-HEX-M8X1.25 8ZPB,LH,THR art. 7547851
По запросу
8
PEDAL BUSHING PIVOT art. 5439274
По запросу
9
CAST-COUPLER,BRAKE,PUSH ROD art. 5633731
По запросу
10
Пружина глушителя Polaris art. 7041789
от 1 092 ₽
11
WASHER-.937X.501X.031,OLIVE D art. 7556376
По запросу
12
CLIP PIN, 14 MM art. 7661140
По запросу
13
CLEVIS PIN, 1/4 X 3/4 art. 7661843
По запросу
14
PIN-COTTER,5/64X3/4-Y art. 7661900
По запросу
15
PIN-PIVOT,BRAKE PEDAL art. 7662312
По запросу
16
HEX FLANGE SCREW, 8 MM X 30 MM art. 7518884
По запросу
17
Гайка Polaris art. 7547332
от 3 980 ₽
18
BRAKE PUSH ROD art. 1912814
По запросу
19
HEX FLANGE SCREW, 6 MM X 1.0 MM art. 7519145
По запросу
20
Гайка Polaris art. 7547076
По запросу
21
SCR-HH-M8X1.25X12 8.8 ZPC [NOT SHOWN] art. 7520700
По запросу
